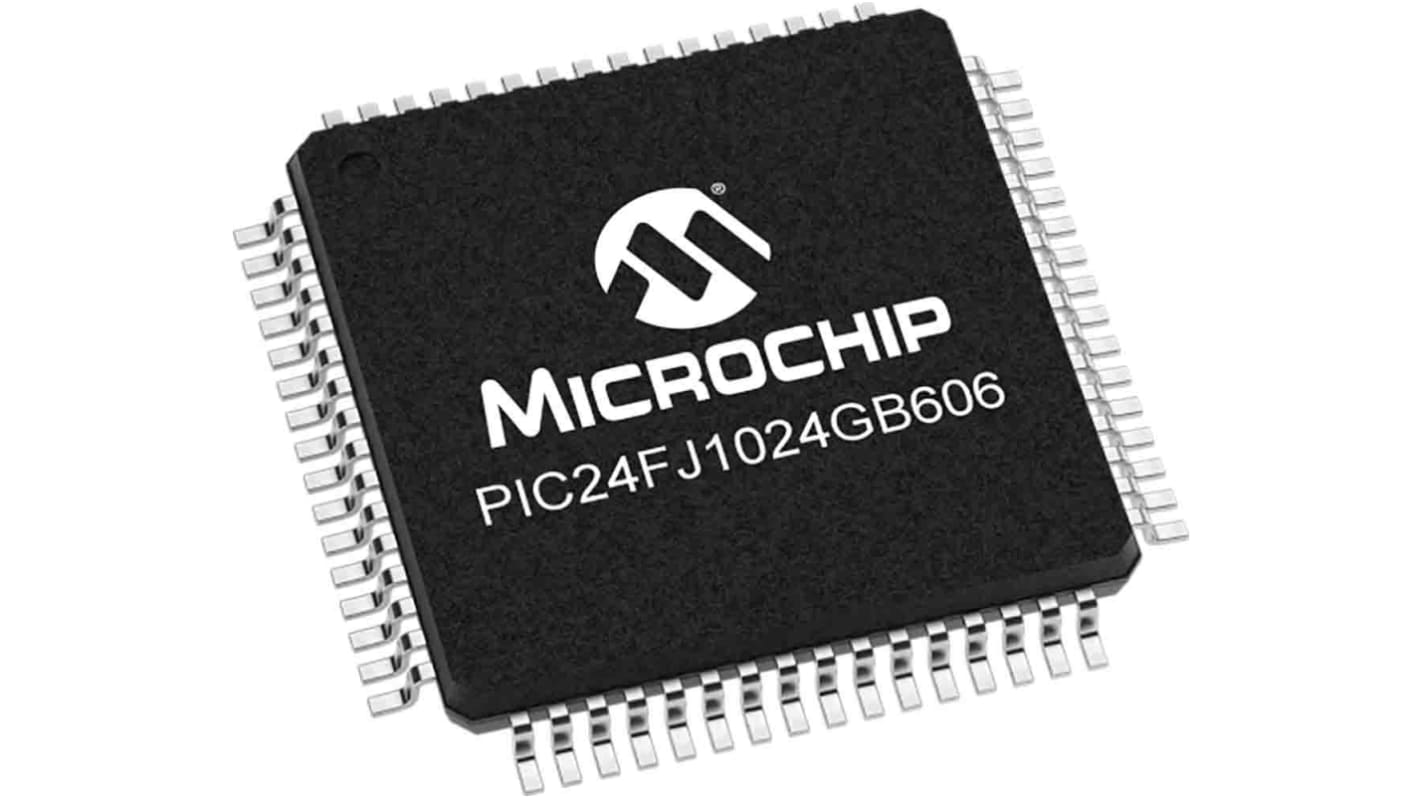

Microchip PIC24FJ1024GB606-I/PT マイクロコントローラ 16 bit, 16ビットCPU, 32 MHz, 1MB, フラッシュ, 64-Pin QFP
- RS品番:
- 151-1495
- メーカー型番:
- PIC24FJ1024GB606-I/PT
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
1 袋(1袋2個入り) 小計：*
￥1,760.00
(税抜)
￥1,936.00
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 366 は 2025年12月19日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 2 - 6 | ￥880.00 | ￥1,760 |
| 8 - 68 | ￥874.00 | ￥1,748 |
| 70 - 98 | ￥869.00 | ￥1,738 |
| 100 - 118 | ￥863.00 | ￥1,726 |
| 120 + | ￥857.00 | ￥1,714 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 151-1495
- メーカー型番:
- PIC24FJ1024GB606-I/PT
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| プロダクトタイプ | マイクロコントローラ | |
| シリーズ | PIC24FJ | |
| パッケージ型式 | QFP | |
| 取付タイプ | 表面 | |
| ピン数 | 64 | |
| デバイスコア | 16ビットCPU | |
| データバス幅 | 16bit | |
| プログラムメモリサイズ | 1MB | |
| 最大クロック周波数 | 32MHz | |
| RAMサイズ | 32kB | |
| 最大電源電圧 | 3.6V | |
| アナログコンパレータ | 3 | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 85°C | |
| 高さ | 0.85mm | |
| 規格 / 承認 | No | |
| 幅 | 9 mm | |
| 長さ | 9mm | |
| 最小電源電圧 | 2V | |
| ADC数 | 16 x 10/12 Bit | |
| 自動車規格 | なし | |
| インストラクションセットアーキテクチャ | Cコンパイラ | |
| プログラムメモリタイプ | フラッシュ | |
| タイマー数 | 7 | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
プロダクトタイプ マイクロコントローラ | ||
シリーズ PIC24FJ | ||
パッケージ型式 QFP | ||
取付タイプ 表面 | ||
ピン数 64 | ||
デバイスコア 16ビットCPU | ||
データバス幅 16bit | ||
プログラムメモリサイズ 1MB | ||
最大クロック周波数 32MHz | ||
RAMサイズ 32kB | ||
最大電源電圧 3.6V | ||
アナログコンパレータ 3 | ||
動作温度 Min -40°C | ||
動作温度 Max 85°C | ||
高さ 0.85mm | ||
規格 / 承認 No | ||
幅 9 mm | ||
長さ 9mm | ||
最小電源電圧 2V | ||
ADC数 16 x 10/12 Bit | ||
自動車規格 なし | ||
インストラクションセットアーキテクチャ Cコンパイラ | ||
プログラムメモリタイプ フラッシュ | ||
タイマー数 7 | ||
Microchip PIC24FJ1024GB606 マイクロコントローラには、大容量デュアルパーティションフラッシュプログラムメモリと USB On-The-Go （ OTG ）を備えた C コンパイラ最適化命令セットアーキテクチャが採用されています。最大 1 MB のフラッシュメモリと ECC （誤り訂正符号）、 32 KB の RAM 、 USB 接続を搭載しています。2 V → 3.6 V の電圧範囲で動作します。また、ライブアップデート機能を備えたデュアルパーティションフラッシュを搭載しているため、 2 つの独立したソフトウェアアプリケーションを保持して、一方のパーティションを同時にプログラミングしながら他方のパーティションからアプリケーションコードを実行できます。1024 個のフラッシュプログラムメモリと 32K のデータメモリを備えています。
最高動作速度: 16 MIPS @ 32 MHz
データメモリの個別の読み取りと書き込みのアドレス指定のための2つのアドレス生成ユニット
10 、 000 回の消去 / 書き込みサイクル耐久性（標準
20 年以上のデータ保持
ソフトウェア制御下で自己プログラム可能
低電力動作用のオンチップ電圧レギュレータ（ 1.8 V
プログラマブル基準クロック出力
2 ピンによるインサーキットシリアルプログラミング™（ ICSP ™）およびインサーキットエミュレーション（ ICE ）
JTAGバウンダリスキャンサポート
クロック障害を検出し、オンチップの低電力 RC 発振器に切り替えます
パワーオンリセット（ POR ）、ブラウンアウトリセット（ BOR ）、パワーアップタイマ（ PWRT ）、発振器スタートアップタイマ（ OST ）
プログラマブル高 / 低電圧検出(HLVD)
柔軟なウォッチドッグタイマ（ WDT ）と、独自の RC 発振器を使用し信頼性の高い動作を実現します
スリープモードとアイドルモード選択的にシャットダウンします
サブスティダルパワー用の周辺機器および / またはコア
減速、急速ウェイクアップ
DOZE モード \'81\'5c CPU が周辺機器よりも低いクロック速度で動作できるようにします
オプションのクロックモードでは、選択的な電力削減のために、オンザフライで低速クロック速度に切り替えられます
高速スタートアップと低電力動作向けのワイドレンジデジタル制御発振器(DCO)
USB v2.0 On-The-Go （ OTG ）準拠
デュアルロール対応–ホスト又は周辺機器として機能
低速（ 1.5 Mb/s ）およびフルスピード（ 12 Mb/s ）
ホストモードでの USB 動作
デバイスモードでのフルスピード USB 動作
USB 用の高精度 PLL
USB デバイスモード動作は FRC 発振器から–水晶発振器は不要です
使用温度範囲： -40 → +85 ° C
TQFP （プラスティック・シン・クワッド・フラットパック）パッケージ
