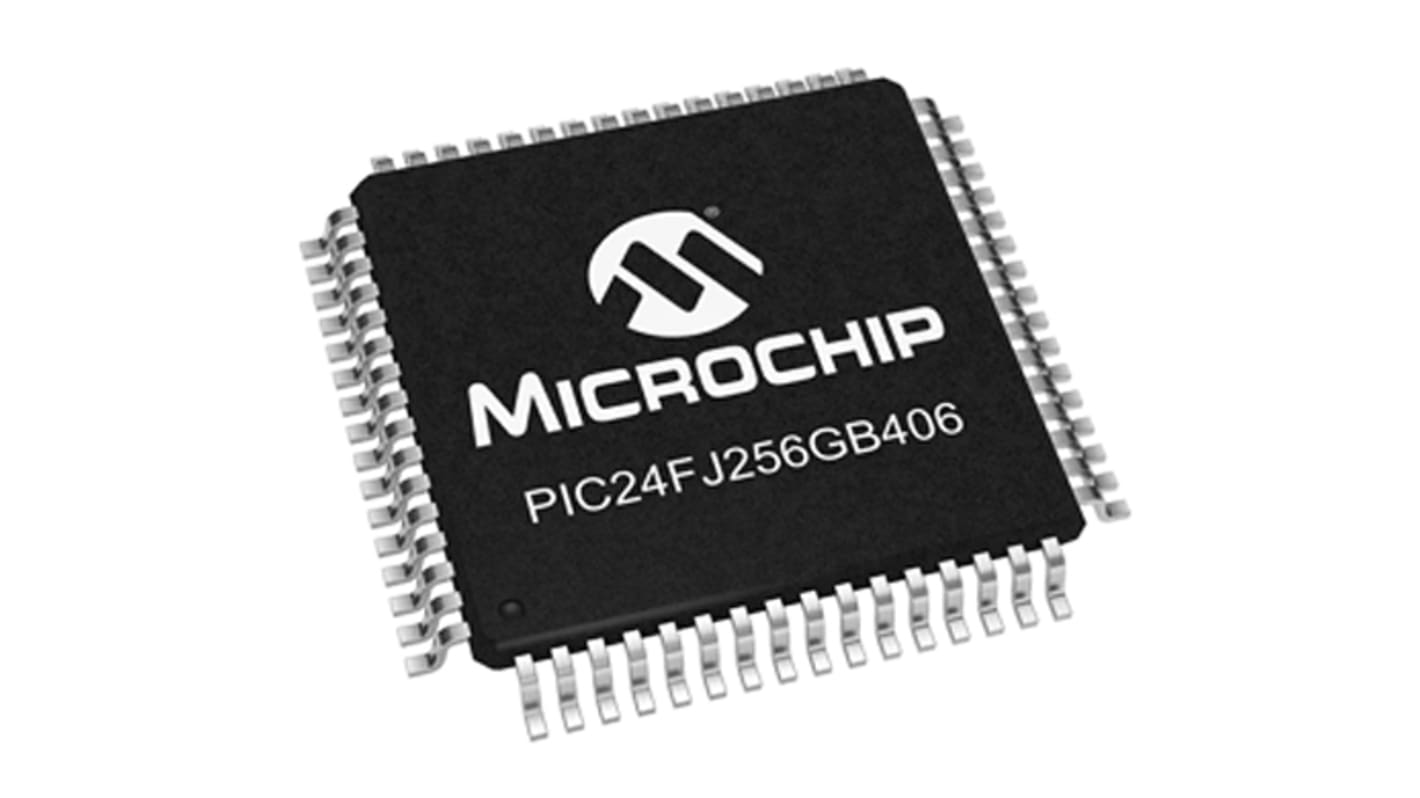

Microchip マイコン, PIC24F CPU, 32MHz, 256 kB, フラッシュ, 64-Pin TQFP

マイクロコントローラ・マイコン の一覧へ
ボリュームディスカウント対象商品

1 トレイ(1トレイ160個入り) 小計：*

￥129,375.04

(税抜)

￥142,312.48

(税込)

Add to Basket
数量を選択または入力
一時的に在庫切れ
  • 本日発注の場合は 2026年1月27日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
160 - 640￥808.594￥129,375
800 - 1440￥798.213￥127,714
1600 - 3840￥787.819￥126,051
4000 - 7840￥777.438￥124,390
8000 +￥767.05￥122,728

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
165-4306
メーカー型番:
PIC24FJ256GB406-I/PT
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

ファミリー名

PIC24F

パッケージタイプ

TQFP

実装タイプ

表面実装

ピン数

64

デバイスコア

PIC24F CPU

データバス幅

16bit

プログラムメモリサイズ

256 kB

最大周波数

32MHz

RAMサイズ

16 kB

USBチャンネル

1

PWMユニット数

2

SPIチャンネル数

4

I2Cチャンネル数

3

標準動作供給電圧

2 → 3.6 V

UARTチャンネル数

6

USARTチャネルの数

0

CANチャンネル数

0

動作温度 Min

-40 °C

長さ

10mm

ADCユニット数

1

動作温度 Max

+85 °C

最大イーサネットチャンネル数

0

インストラクションセットアーキテクチャ

改良型ハーバード

ADC数

16 x 10 / 12ビット

プログラムメモリタイプ

フラッシュ

PCIチャンネル数

0

イーサネットチャンネル数

0

LINチャネルの数

0

高さ

1.05mm

幅

10mm

データレート

4Mbit/s

寸法

10 x 10 x 1.05mm

PWM

2 x 12

COO（原産国）:
TH

PIC24FJxxxGA / GB406 / 410 / 412 16ビットフラッシュマイクロコントローラ


Microchip PIC24FJxxxGA / GB406 / 410 / 412ファミリのマイクロコントローラは多様なペリフェラルを使用できる16ビットデバイスで、セキュアなデータ転送と保管を必要とする用途に適しています。 オンボードの暗号化エンジン、eXtreme低電力(XLP)機能、LCDディスプレイコントローラUSB On-The-Goなどを特長としています。

ライブアップデート機能を備えたデュアルパーティションフラッシュは、特に注目する必要があります。これにより、MCUは2つの独立したソフトウェアアプリケーション(ブートローダーを含む)を保持できます。 さらに、この機能を使用することで、1つのパーティションをプログラムしながら、他のパーティションで別のアプリケーションコードを実行できるようになります。

CPUの特長


モディファイドハーバードアーキテクチャ
最高動作速度: 16 MIPS @ 32 MHz
17ビット x 17ビット単一サイクルのハードウェア分数 / 整数乗算器
32ビット x 16ビットのハードウェア除算器
16 x 16ビットの作業レジスタアレイ

暗号化エンジン機能


CPUの介入なしでNIST標準暗号化 / 復号化操作を実行
128、192、256ビットに対するAES暗号化サポート
DES / 3DES暗号化サポート
ECB、CBC、OFB、CTR、CFB128モードをサポート
プログラム的に安全なOTPアレイでキーストレージ
真の乱数発生
バッテリバックアップRAMキーストレージ

デュアルパーティションフラッシュ機能


ブートローダーを含む、2つの独立したソフトウェアアプリケーションを保持可能
1つのパーティションのプログラムと同時に、他のパーティションで別のアプリケーションコードの実行が可能
アクティブパーティションの間でのランタイム切り替えが可能

eXtreme低消費電力(XLP)機能


複数の電源管理オプション
低クロック速度へのオンザフライスイッチングに対応する代替クロックモード
ディープスリープ時に超低電流消費: WDT 650 nA @ 2 V(代表値)、RTCC 650 nA @ 32 kHz 2 V(代表値)、ディープスリープ電流、60 nA(代表値)
実行モード: 160 μA/MHz

周辺機能


10 / 12ビット200 / 500 ksps A/Dコンバータ(ADC) – 16又は24チャンネル
10ビット 1 Msps D/Aコンバータ(DAC)
3個の拡張型アナログコンパレータ
静電容量型タッチセンサ用の充電時間測定ユニット(CTMU)
LCDディスプレイコントローラ
最高5個の外部割り込みソース
ペリフェラルピン選択(PPS)
6チャンネルのダイレクトメモリアクセス(DMA)
5つの16ビットタイマ / カウンタ(プリスケーラ付き) - 32ビットタイマ / カウンタとペアリングが可能
6個の入力キャプチャモジュール(それぞれ専用の16ビットタイマを搭載)
6個の出力比較 / PWMモジュール(それぞれ専用の16ビットタイマを搭載)
4個のシングル出力CCP (SCCP)及び3個のマルチ出力CCP (MCCP)モジュール
拡張型パラレルマスタ / スレーブポート(EPMP / EPSP)
ハードウェアリアルタイムクロック及びカレンダー(RTCC)
USB v2.0 On-The-Go (OTG)準拠モジュール
4個の3線 / 4線SPIモジュール
3個のI2Cモジュール
6個のUARTモジュール
プログラム可能な32ビット巡回冗長検査(CRC)発生器
4個の設定可能なロジックセル(CLC)

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
