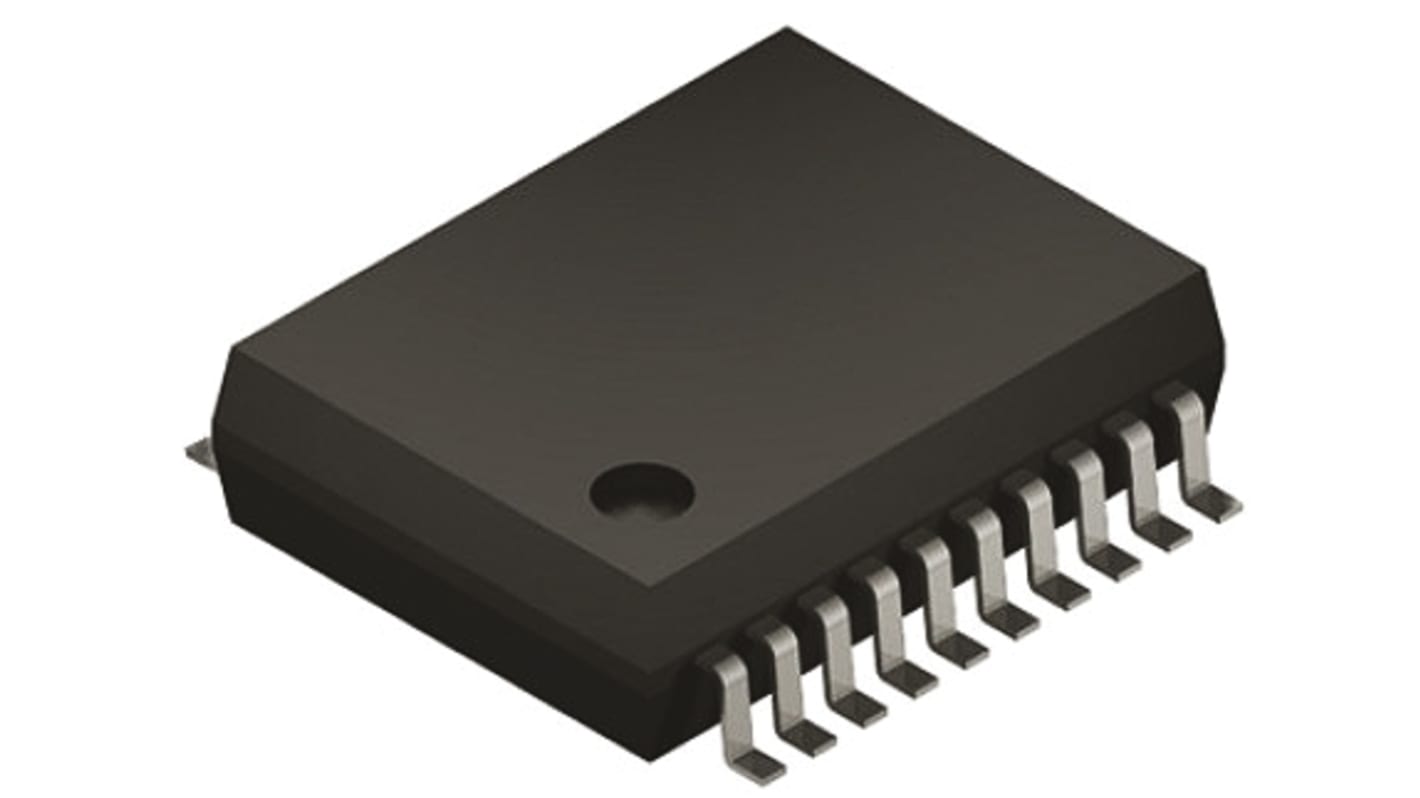

Microchip マイコン, PIC, 20MHz, 1.792 kB, フラッシュ, 20-Pin SSOP
- RS品番:
- 165-2046
- メーカー型番:
- PIC16F818-E/SS
- メーカー/ブランド名:
- Microchip
取扱終了
- RS品番:
- 165-2046
- メーカー型番:
- PIC16F818-E/SS
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC16F | |
| パッケージタイプ | SSOP | |
| 実装タイプ | 表面実装 | |
| ピン数 | 20 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 1.792 kB | |
| 最大周波数 | 20MHz | |
| RAMサイズ | 128 B | |
| USBチャンネル | 0 | |
| PWMユニット数 | 1 | |
| SPIチャンネル数 | 1 | |
| USARTチャネルの数 | 0 | |
| 標準動作供給電圧 | 2 → 5.5 V | |
| CANチャンネル数 | 0 | |
| UARTチャンネル数 | 0 | |
| I2Cチャンネル数 | 1 | |
| ADCユニット数 | 1 | |
| 動作温度 Max | +125 °C | |
| インストラクションセットアーキテクチャ | RISC | |
| 高さ | 1.85mm | |
| 寸法 | 7.5 x 5.6 x 1.85mm | |
| プログラムメモリタイプ | フラッシュ | |
| 最大イーサネットチャンネル数 | 0 | |
| イーサネットチャンネル数 | 0 | |
| 動作温度 Min | -40 °C | |
| PCIチャンネル数 | 0 | |
| PWM | 1 (CCP) | |
| 幅 | 5.6mm | |
| 長さ | 7.5mm | |
| ADC数 | 1 (5 x 10ビット) | |
| LINチャネルの数 | 0 | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC16F | ||
パッケージタイプ SSOP | ||
実装タイプ 表面実装 | ||
ピン数 20 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 1.792 kB | ||
最大周波数 20MHz | ||
RAMサイズ 128 B | ||
USBチャンネル 0 | ||
PWMユニット数 1 | ||
SPIチャンネル数 1 | ||
USARTチャネルの数 0 | ||
標準動作供給電圧 2 → 5.5 V | ||
CANチャンネル数 0 | ||
UARTチャンネル数 0 | ||
I2Cチャンネル数 1 | ||
ADCユニット数 1 | ||
動作温度 Max +125 °C | ||
インストラクションセットアーキテクチャ RISC | ||
高さ 1.85mm | ||
寸法 7.5 x 5.6 x 1.85mm | ||
プログラムメモリタイプ フラッシュ | ||
最大イーサネットチャンネル数 0 | ||
イーサネットチャンネル数 0 | ||
動作温度 Min -40 °C | ||
PCIチャンネル数 0 | ||
PWM 1 (CCP) | ||
幅 5.6mm | ||
長さ 7.5mm | ||
ADC数 1 (5 x 10ビット) | ||
LINチャネルの数 0 | ||
- COO（原産国）:
- TH
PIC16F818/819 8ビットマイクロコントローラ
Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。
PIC16F818/819ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えたMicrochipのミッドレンジコアをベースにしています。 これらのMCUは、最高5 MIPSの性能を有し、最大14 KBのプログラムメモリと368バイトのRAMを搭載しています。 設定可能な内蔵発振器は、出荷時に±1 %の精度で較正されています。
PIC16F818/819ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えたMicrochipのミッドレンジコアをベースにしています。 これらのMCUは、最高5 MIPSの性能を有し、最大14 KBのプログラムメモリと368バイトのRAMを搭載しています。 設定可能な内蔵発振器は、出荷時に±1 %の精度で較正されています。
マイクロコントローラの機能
CPU速度: 最大20 MHz
35の命令
8レベルハードウェアスタック
8 MHz内蔵発振器 – 選択可能な周波数: 8 MHz → 31 kHz
I/Oピン x 16
パワーオンリセット(POR)
ブラウンアウトリセット(BOR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
35の命令
8レベルハードウェアスタック
8 MHz内蔵発振器 – 選択可能な周波数: 8 MHz → 31 kHz
I/Oピン x 16
パワーオンリセット(POR)
ブラウンアウトリセット(BOR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
周辺機器
5チャンネル10ビットA/Dコンバータ(ADC)
キャプチャ / コンペア / PWM (CCP)モジュール
2個の8ビットタイマ
1個の16ビットタイマ
SPI及びI2Cを備えた同期シリアルポート(SSP)
キャプチャ / コンペア / PWM (CCP)モジュール
2個の8ビットタイマ
1個の16ビットタイマ
SPI及びI2Cを備えた同期シリアルポート(SSP)
