詳細情報

製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	Microchip
	ファミリー名	ATmega
	パッケージタイプ	QFN
	実装タイプ	表面実装
	ピン数	48
	データバス幅	8bit
	プログラムメモリサイズ	32 kB
	最大周波数	20MHz
	RAMサイズ	4.096 kB
	PWMユニット数	1
	SPIチャンネル数	1
	I2Cチャンネル数	1
	UARTチャンネル数	4
	標準動作供給電圧	1.8 → 5.5 V
	USARTチャネルの数	1
	動作温度 Max	+125 °C
	プログラムメモリタイプ	フラッシュ
	ADCユニット数	1
	ADC数	16 x 10ビット
	高さ	0.5mm
	幅	6mm
	寸法	6 x 6 x 0.5mm
	動作温度 Min	-40 °C
	長さ	6mm

	すべて選択
	ブランド Microchip
	ファミリー名 ATmega
	パッケージタイプ QFN
	実装タイプ表面実装
	ピン数 48
	データバス幅 8bit
	プログラムメモリサイズ 32 kB
	最大周波数 20MHz
	RAMサイズ 4.096 kB
	PWMユニット数 1
	SPIチャンネル数 1
	I2Cチャンネル数 1
	UARTチャンネル数 4
	標準動作供給電圧 1.8 → 5.5 V
	USARTチャネルの数 1
	動作温度 Max +125 °C
	プログラムメモリタイプフラッシュ
	ADCユニット数 1
	ADC数 16 x 10ビット
	高さ 0.5mm
	幅 6mm
	寸法 6 x 6 x 0.5mm
	動作温度 Min -40 °C
	長さ 6mm

Datasheet

COO（原産国）:: US

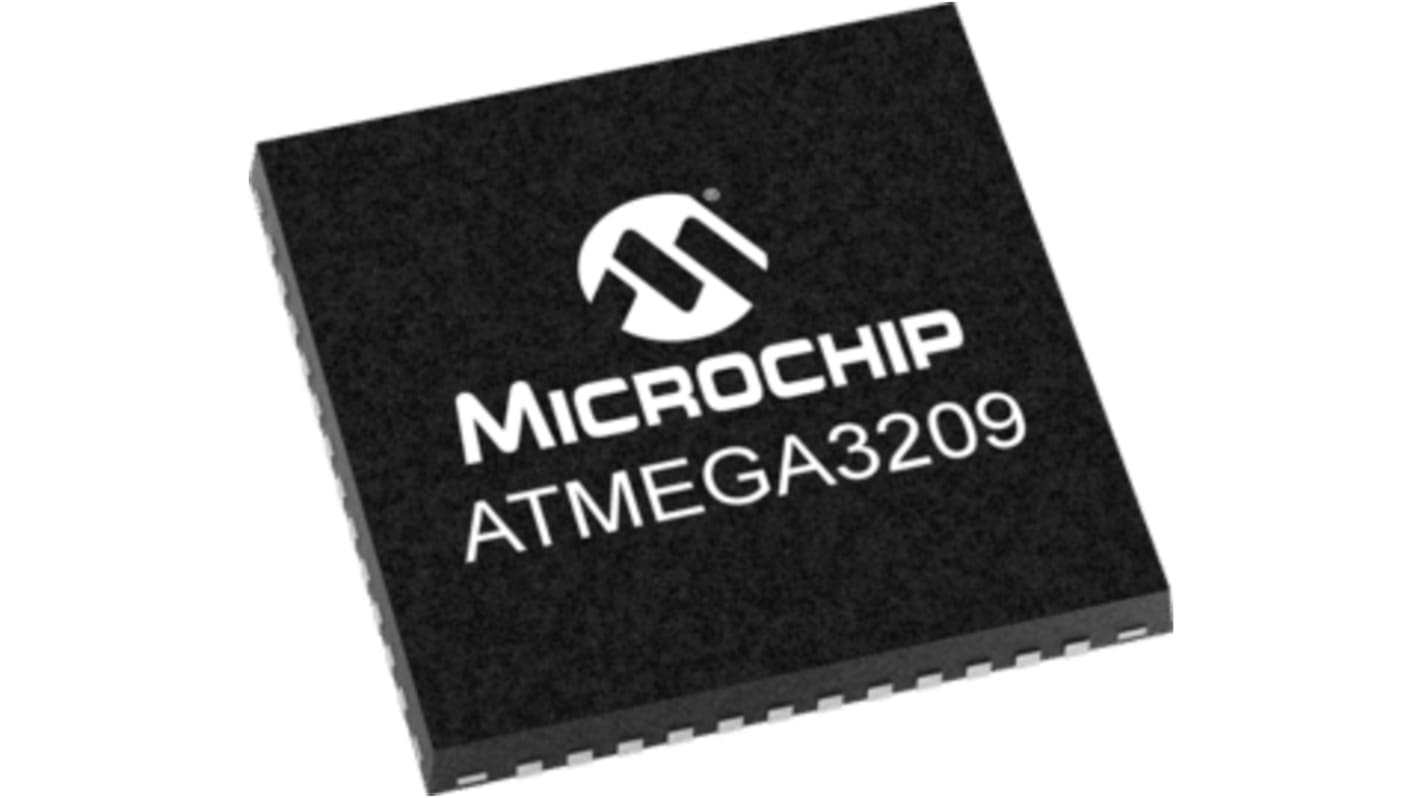

ATmega3209は、8ビットAVR®プロセッサとハードウェア乗算器を搭載したマイクロコントローラで、最大20 MHzで動作し、最大32 KBのフラッシュ、4 KBのSRAM、256バイトのEEPROMを備え、48ピンパッケージに収められています。このシリーズは最新のコアから独立したペリフェラルを使用し、低消費電力性能を発揮します。イベントシステム、インテリジェントなアナログペリフェラルと高度なペリフェラルを備えています。

8ビット高性能AVR RISC CPU
ハードウェア乗算器
3種のスリープモード:
アイドル
待機
電源オフ
イベントシステム
ウォッチドッグタイマ(WDT)
パワーオンリセット(POR)
ブラウンアウト検出(BOD)
シングルピンのプログラミング / デバッグインターフェイス(UPDI)
アナログ機能
16チャンネル10ビットA dc、基準電圧付き
アナログコンパレータ(AC)
タイミング / 波長 / 測定制御
構成可能なカスタムロジック(CCL)
16ビットタイマ x 5 (TCA / TCB)
巡回冗長検査(CRC/SCAN)
通信
SPI / I2C / USART

Microchip マイコン, 20MHz, 32 kB, フラッシュ, 48-Pin QFN
