すべて選択	製品情報	内容
	ブランド	Microchip
	ファミリー名	PIC16LF
	パッケージタイプ	SOIC
	実装タイプ	表面実装
	ピン数	8
	デバイスコア	PIC
	データバス幅	8bit
	プログラムメモリサイズ	3.5 kB
	最大周波数	32MHz
	RAMサイズ	256 B
	PWMユニット数	1 x 10 bit
	SPIチャンネル数	1
	標準動作供給電圧	5.5 (最大) V
	USARTチャネルの数	1
	I2Cチャンネル数	1
	UARTチャンネル数	1
	長さ	4.9mm
	ADCユニット数	1
	プログラムメモリタイプ	フラッシュ
	動作温度 Max	+85 °C
	PWM	1 (2 x 10ビット)
	動作温度 Min	-40 °C
	寸法	4.9 x 3.9 x 1.5mm
	幅	3.9mm
	高さ	1.5mm
	ADC数	5 x 10ビット

	すべて選択
	ブランド Microchip
	ファミリー名 PIC16LF
	パッケージタイプ SOIC
	実装タイプ表面実装
	ピン数 8
	デバイスコア PIC
	データバス幅 8bit
	プログラムメモリサイズ 3.5 kB
	最大周波数 32MHz
	RAMサイズ 256 B
	PWMユニット数 1 x 10 bit
	SPIチャンネル数 1
	標準動作供給電圧 5.5 (最大) V
	USARTチャネルの数 1
	I2Cチャンネル数 1
	UARTチャンネル数 1
	長さ 4.9mm
	ADCユニット数 1
	プログラムメモリタイプフラッシュ
	動作温度 Max +85 °C
	PWM 1 (2 x 10ビット)
	動作温度 Min -40 °C
	寸法 4.9 x 3.9 x 1.5mm
	幅 3.9mm
	高さ 1.5mm
	ADC数 5 x 10ビット

Datasheet

COO（原産国）:: TH

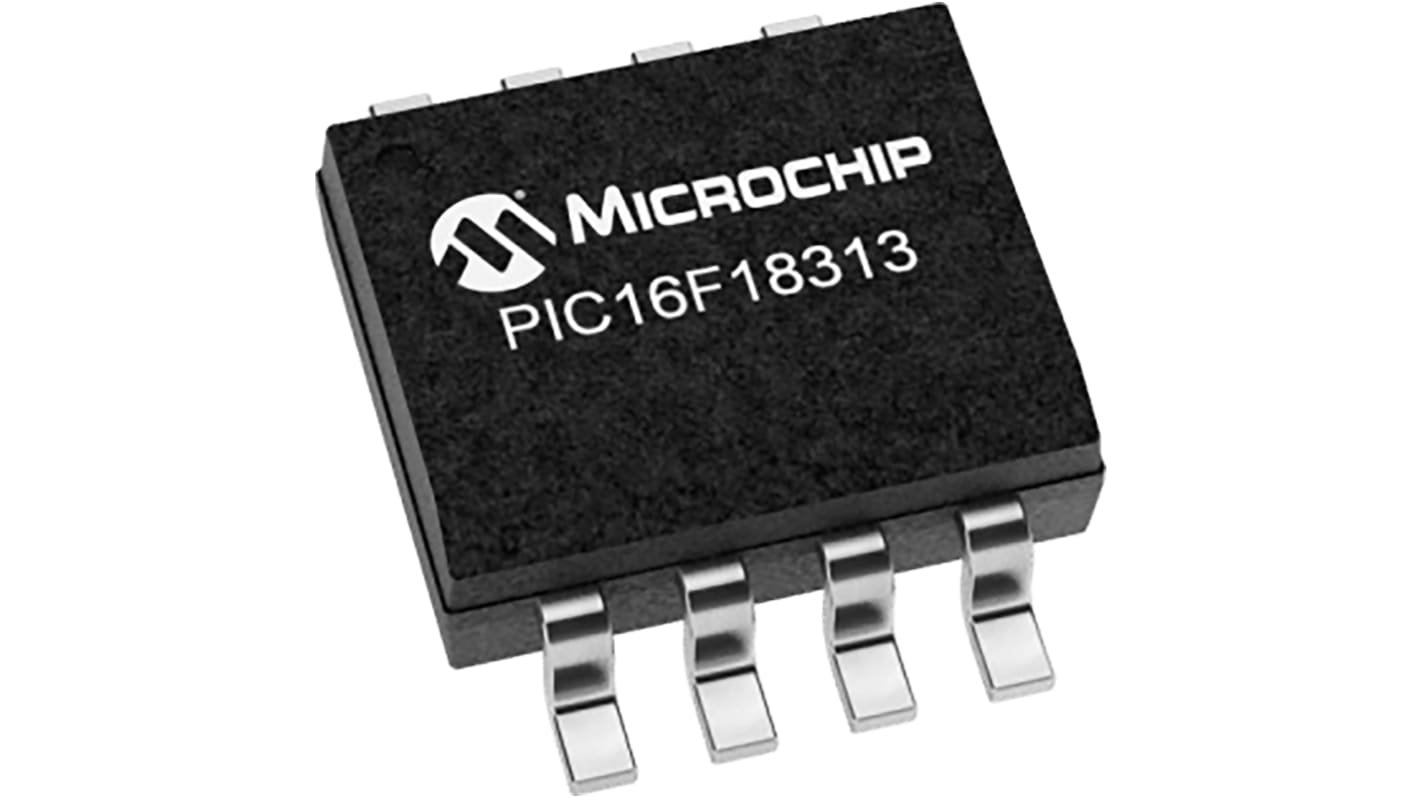

PIC16(L)F18313マイクロコントローラは、アナログペリフェラル、コア独立ペリフェラル、通信ペリフェラルと、さまざまな汎用用途や低消費電力用途向けのeXtreme Low Power (XLP)技術が一体化した製品です。

49個の命令に対応する、16スタックレベルの拡張ミッドレンジコア
自己読み取り / 書き込み機能付きフラッシュプログラムメモリ
256B EEPROM
アイドル / Doze低消費電力モード
ペリフェラルモジュールディスエーブル(PMD)
ペリフェラルピン選択(PPS)
10ビットPWM x 2
キャプチャ / コンペア / PWM (CCP) x 2
コンプリメンタリ波形発生器(CWG)
数値制御発振器(NCO)
2x 設定可能ロジックコントローラ(CLC)
5チャンネル10ビットA dc、基準電圧付き
5ビットD/Aコンバータ(DAC)
コンパレータ x 1
8ビットタイマ x 2 (TMR0 / TMR2)
16ビットタイマ x 1 (TMR1)
ウィンドウ型ウォッチドッグタイマ(WWDT)
拡張電源オン / オフのリセット
低消費電力ブランアウトリセット(LPBOR)
プログラム可能なブラウンアウトリセット(BOR)
インサーキットシリアルプログラミング(ICSP)
PIC16LF18313 (1.8 → 3.6 V)
PIC16F18313 (2.3 → 5.5 V)

Microchip マイコン, PIC, 32MHz, 3.5 kB, フラッシュ, 8-Pin SOIC
