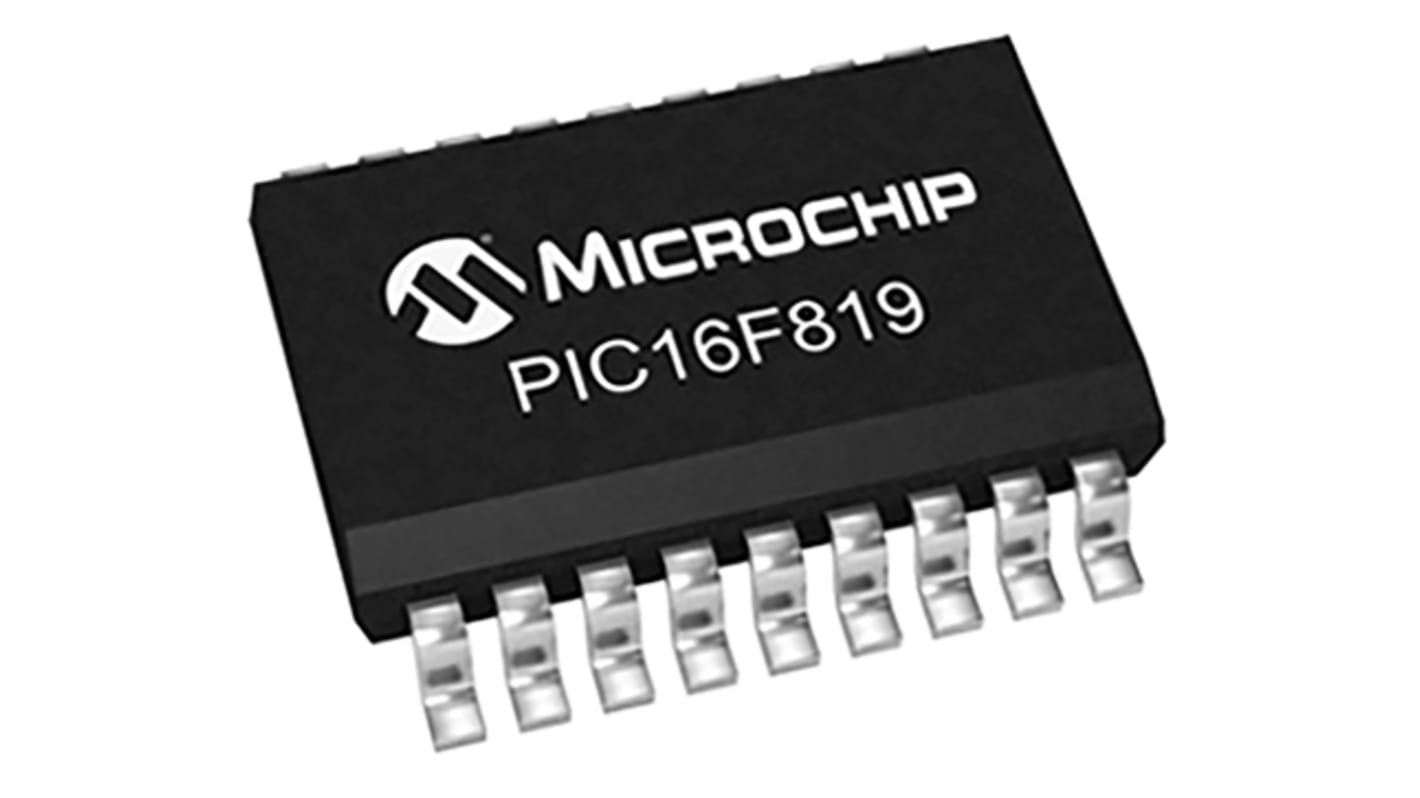

Microchip マイコン, PIC, 20MHz, 3.5 kB, フラッシュ, 18-Pin SOIC

マイクロコントローラ・マイコン の一覧へ
取扱停止中
この商品はお取扱い終了致しました。
RS品番:
893-8203
メーカー型番:
PIC16LF819-I/SO
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

ファミリー名

PIC16F

パッケージタイプ

SOIC

実装タイプ

表面実装

ピン数

18

デバイスコア

PIC

データバス幅

8bit

プログラムメモリサイズ

3.5 kB

最大周波数

20MHz

RAMサイズ

256 B

USBチャンネル

1

PWMユニット数

1 x 10 bit

SPIチャンネル数

1

標準動作供給電圧

2 → 5.5 V

I2Cチャンネル数

1

USARTチャネルの数

0

UARTチャンネル数

0

CANチャンネル数

0

長さ

11.55mm

ADC数

5 x 10ビット

最大イーサネットチャンネル数

0

インストラクションセットアーキテクチャ

RISC

動作温度 Min

-40 °C

幅

7.5mm

寸法

11.55 x 7.5 x 2.05mm

PWM

1 x 10ビット

高さ

2.05mm

PCIチャンネル数

0

イーサネットチャンネル数

0

LINチャネルの数

0

プログラムメモリタイプ

フラッシュ

ADCユニット数

1

動作温度 Max

+85 °C

PIC16F818/819 8ビットマイクロコントローラ


Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。

PIC16F818/819ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えたMicrochipのミッドレンジコアをベースにしています。 これらのMCUは、最高5 MIPSの性能を有し、最大14 KBのプログラムメモリと368バイトのRAMを搭載しています。 設定可能な内蔵発振器は、出荷時に±1 %の精度で較正されています。

マイクロコントローラの機能


CPU速度: 最大20 MHz
35の命令
8レベルハードウェアスタック
8 MHz内蔵発振器 – 選択可能な周波数: 8 MHz → 31 kHz
I/Oピン x 16
パワーオンリセット(POR)
ブラウンアウトリセット(BOR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)

周辺機器


5チャンネル10ビットA/Dコンバータ(ADC)
キャプチャ / コンペア / PWM (CCP)モジュール
2個の8ビットタイマ
1個の16ビットタイマ
SPI及びI2Cを備えた同期シリアルポート(SSP)

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
