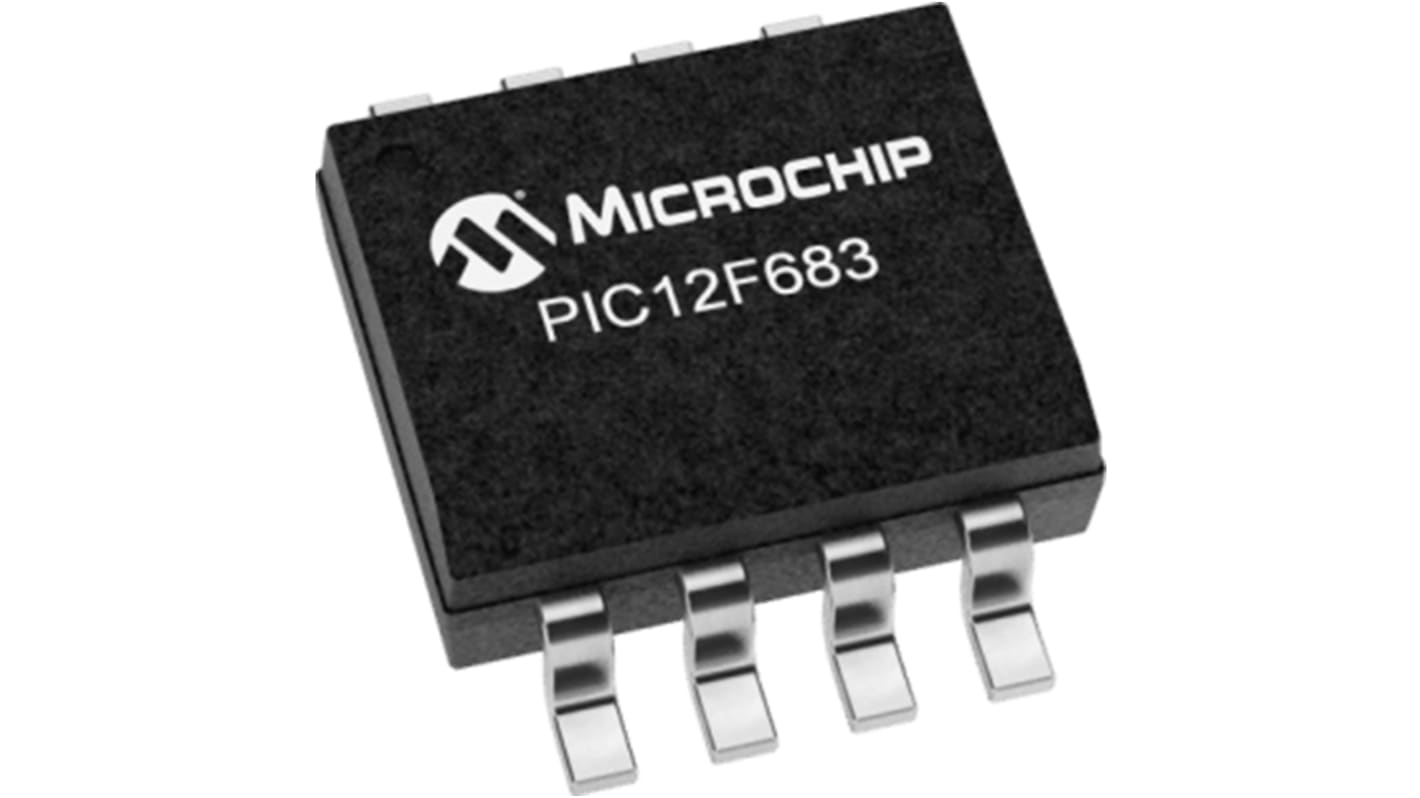

Microchip マイコン, PIC, 20MHz, 3.5 kB, フラッシュ, 8-Pin SOIC
- RS品番:
- 177-3378
- メーカー型番:
- PIC12F683T-I/SN
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
1 袋(1袋10個入り) 小計：*
￥3,077.00
(税抜)
￥3,384.70
(税込)
￥3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年1月13日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 10 - 20 | ￥307.70 | ￥3,077 |
| 30 + | ￥304.70 | ￥3,047 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 177-3378
- メーカー型番:
- PIC12F683T-I/SN
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC12F | |
| パッケージタイプ | SOIC | |
| 実装タイプ | 表面実装 | |
| ピン数 | 8 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 3.5 kB | |
| 最大周波数 | 20MHz | |
| RAMサイズ | 128 B | |
| USBチャンネル | 0 | |
| PWMユニット数 | 1 x 10 bit | |
| SPIチャンネル数 | 0 | |
| UARTチャンネル数 | 0 | |
| 標準動作供給電圧 | 5.5 (最大) V | |
| USARTチャネルの数 | 0 | |
| CANチャンネル数 | 0 | |
| I2Cチャンネル数 | 0 | |
| 長さ | 4.9mm | |
| イーサネットチャンネル数 | 0 | |
| PCIチャンネル数 | 0 | |
| PWM | 1 (1 x 10ビット) | |
| 寸法 | 4.9 x 3.9 x 1.5mm | |
| プログラムメモリタイプ | フラッシュ | |
| 幅 | 3.9mm | |
| 高さ | 1.5mm | |
| LINチャネルの数 | 0 | |
| ADCユニット数 | 1 | |
| 動作温度 Max | +85 °C | |
| 動作温度 Min | -40 °C | |
| インストラクションセットアーキテクチャ | RISC | |
| 最大イーサネットチャンネル数 | 0 | |
| ADC数 | 4 x 10ビット | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC12F | ||
パッケージタイプ SOIC | ||
実装タイプ 表面実装 | ||
ピン数 8 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 3.5 kB | ||
最大周波数 20MHz | ||
RAMサイズ 128 B | ||
USBチャンネル 0 | ||
PWMユニット数 1 x 10 bit | ||
SPIチャンネル数 0 | ||
UARTチャンネル数 0 | ||
標準動作供給電圧 5.5 (最大) V | ||
USARTチャネルの数 0 | ||
CANチャンネル数 0 | ||
I2Cチャンネル数 0 | ||
長さ 4.9mm | ||
イーサネットチャンネル数 0 | ||
PCIチャンネル数 0 | ||
PWM 1 (1 x 10ビット) | ||
寸法 4.9 x 3.9 x 1.5mm | ||
プログラムメモリタイプ フラッシュ | ||
幅 3.9mm | ||
高さ 1.5mm | ||
LINチャネルの数 0 | ||
ADCユニット数 1 | ||
動作温度 Max +85 °C | ||
動作温度 Min -40 °C | ||
インストラクションセットアーキテクチャ RISC | ||
最大イーサネットチャンネル数 0 | ||
ADC数 4 x 10ビット | ||
ローピンカウント(8) PIC®フラッシュマイクロコントローラ製品は、認知度の高いミッドレンジx14アーキテクチャのあらゆる利点と、2.0 → 5.5 Vの幅広い動作電圧、オンボードEEPROMデータメモリ、nanoWatt技術をはじめとする標準化された機能を備えています。標準のアナログペリフェラルには、最大4チャンネル10ビットA/D、シングルコンパレータのアナログコンパレータモジュール、プログラマブルオンチップ基準電圧、標準的なキャプチャ / コンペア / PWM (CCP)モジュールなどがあります。
256バイトEEPROMデータメモリ
拡張WDT
高精度内蔵発振器 - 8 MHz → 32 KHzをソフトウェアで選択可能
nanoWattテクノロジー
BORをソフトウェアで選択可能
拡張WDT
高精度内蔵発振器 - 8 MHz → 32 KHzをソフトウェアで選択可能
nanoWattテクノロジー
BORをソフトウェアで選択可能
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
