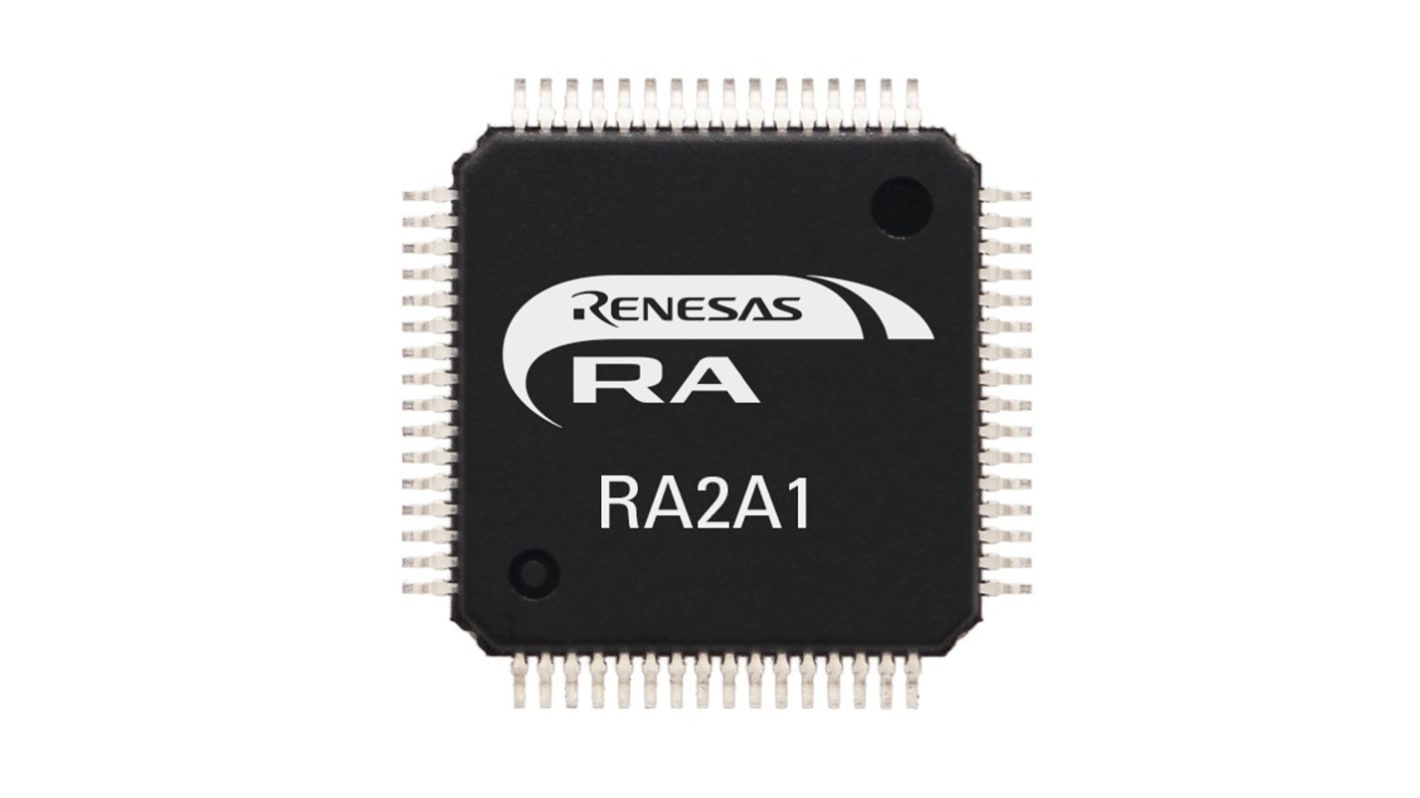

Renesas Electronics RA2A1シリーズ マイクロコントローラ, ARM Cortex M23, 48 MHz, 32 kB RAM, フラッシュ, 64ピン, LQFP
- RS品番:
- 192-7168
- メーカー型番:
- R7FA2A1AB3CFM#AA0
- メーカー/ブランド名:
- ルネサス エレクトロニクス
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 192-7168
- メーカー型番:
- R7FA2A1AB3CFM#AA0
- メーカー/ブランド名:
- ルネサス エレクトロニクス
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ルネサス エレクトロニクス | |
| シリーズ | RA2A1 | |
| プロダクトタイプ | マイクロコントローラ | |
| デバイスコア | ARM Cortex M23 | |
| 最大クロック周波数 | 48 MHz | |
| RAMサイズ | 32 kB | |
| プログラムメモリタイプ | フラッシュ | |
| ピン数 | 64 | |
| パッケージ型式 | LQFP | |
| ADC数 | 8 x 24 Bit, 4 x 24 Bit, 4 x 16 Bit, 17 x 16 Bit | |
| アナログコンパレータ | 2 | |
| 自動車規格 | なし | |
| DAC | 1 x 12 Bit | |
| データバス幅 | 32 bit | |
| 高さ | 1.7 mm | |
| インストラクションセットアーキテクチャ | CISC | |
| 長さ | 10 mm | |
| 動作温度 (Max) | 105 °C | |
| 最大電源電圧 | 5.5 V | |
| 動作温度 (Min) | -40 °C | |
| 最小電源電圧 | 1.6 V | |
| 取付タイプ | 表面 | |
| プログラムI/Os数 | 45 | |
| タイマー数 | 3 | |
| プログラムメモリサイズ | 256 kB | |
| 規格 / 承認 | No | |
| 幅 | 10 mm | |
| すべて選択 | ||
|---|---|---|
ブランド ルネサス エレクトロニクス | ||
シリーズ RA2A1 | ||
プロダクトタイプ マイクロコントローラ | ||
デバイスコア ARM Cortex M23 | ||
最大クロック周波数 48 MHz | ||
RAMサイズ 32 kB | ||
プログラムメモリタイプ フラッシュ | ||
ピン数 64 | ||
パッケージ型式 LQFP | ||
ADC数 8 x 24 Bit, 4 x 24 Bit, 4 x 16 Bit, 17 x 16 Bit | ||
アナログコンパレータ 2 | ||
自動車規格 なし | ||
DAC 1 x 12 Bit | ||
データバス幅 32 bit | ||
高さ 1.7 mm | ||
インストラクションセットアーキテクチャ CISC | ||
長さ 10 mm | ||
動作温度 (Max) 105 °C | ||
最大電源電圧 5.5 V | ||
動作温度 (Min) -40 °C | ||
最小電源電圧 1.6 V | ||
取付タイプ 表面 | ||
プログラムI/Os数 45 | ||
タイマー数 3 | ||
プログラムメモリサイズ 256 kB | ||
規格 / 承認 No | ||
幅 10 mm | ||
The RA2A1 group uses the high-performance Arm® Cortex®-M23 core and offers highly integrated, high-accuracy analog capabilities and therefore offers complete MCU with analog solution for signal conditioning and measurement. The RA2A1 Group supports a wide operating voltage range of 1.6V to 5.5V. It includes 16-bit SAR ADC, 24-bit Sigma Delta ADC, comparators, operational amplifiers, and DACs. The RA2A1 MCU targets cost sensitive and low power Industrial sensor applications where high resolution analog will become a cost benefit.
48MHz Arm® Cortex®-M23
256kB Flash Memory and 32kB SRAM
8kB DataFlash to store data as in EEPROM
Scalable from 32pin to 64pin Packages
Capacitive Touch Sensing Unit
16bit-SAR A/D, 24bit-SD A/D
12bit-D/A, 8bit-D/A
OPAMP (3ch), ACMP-HS/LP
USB2.0 Full Speed
CAN 2.0
SCI (UART, Simple SPI, Simple I2C)
Applications
Industrial Automation (Photoelectric Sensor, Fiber Sensor,Temperature Sensor)
Process Automation (Pressure Sensor, Flow control meter,Single Phase Meter)
Building Automation/Home Appliance (Smoke Detector)
Healthcare (Pulse Oximeters, Body Composition Measurement)
General Purpose
