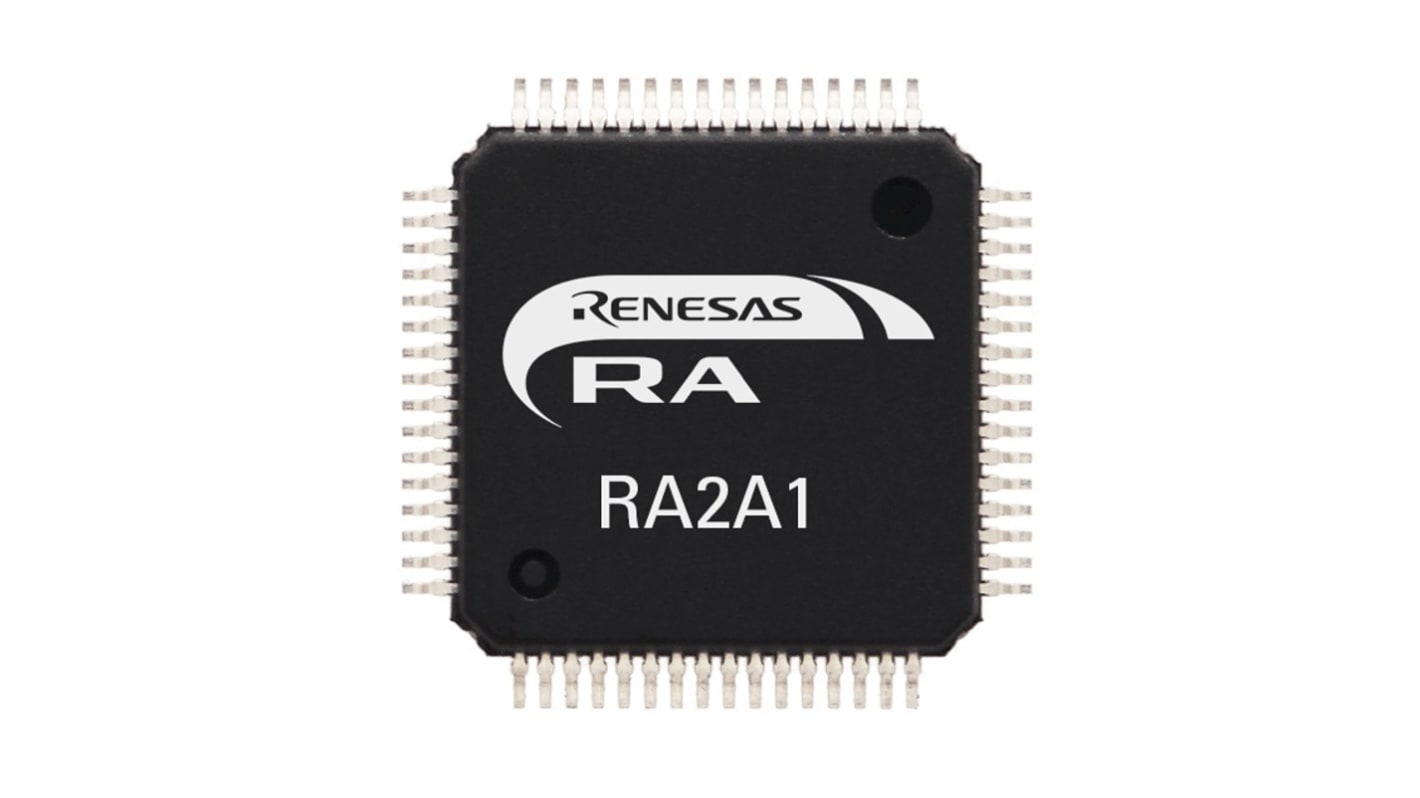

Renesas Electronics R7FA2A1AB3CFM#AA0 RA2A1 マイクロコントローラ, ARM Cortex M23, 48 MHz, 256kB, フラッシュ, 64-Pin LQFP

RS品番:: 192-7200
メーカー型番:: R7FA2A1AB3CFM#AA0
メーカー/ブランド名:: ルネサスエレクトロニクス

Renesas Electronics R7FA2A1AB3CFM#AA0 RA2A1 マイクロコントローラ, ARM Cortex M23, 48 MHz, 256kB, フラッシュ, 64-Pin LQFP

マイクロコントローラ・マイコンの一覧へ

取扱停止中

この商品はお取扱い終了致しました。

RS品番:: 192-7200
メーカー型番:: R7FA2A1AB3CFM#AA0
メーカー/ブランド名:: ルネサスエレクトロニクス

仕様

データシート

その他

詳細情報

製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	ルネサスエレクトロニクス
	プロダクトタイプ	マイクロコントローラ
	シリーズ	RA2A1
	パッケージ型式	LQFP
	取付タイプ	表面
	ピン数	64
	デバイスコア	ARM Cortex M23
	データバス幅	32bit
	プログラムメモリサイズ	256kB
	最大クロック周波数	48MHz
	RAMサイズ	32kB
	最大電源電圧	5.5V
	動作温度 Min	-40°C
	動作温度 Max	105°C
	長さ	10mm
	プログラムI/Os数	45
	規格 / 承認	No
	DAC	1 x 12 Bit
	アナログコンパレータ	2
	高さ	1.7mm
	幅	10.1 mm
	最小電源電圧	1.6V
	タイマー数	3
	プログラムメモリタイプ	フラッシュ
	自動車規格	なし
	インストラクションセットアーキテクチャ	CISC
	ADC数	8 x 24 Bit, 4 x 24 Bit, 4 x 16 Bit, 17 x 16 Bit

	すべて選択
	ブランドルネサスエレクトロニクス
	プロダクトタイプマイクロコントローラ
	シリーズ RA2A1
	パッケージ型式 LQFP
	取付タイプ表面
	ピン数 64
	デバイスコア ARM Cortex M23
	データバス幅 32bit
	プログラムメモリサイズ 256kB
	最大クロック周波数 48MHz
	RAMサイズ 32kB
	最大電源電圧 5.5V
	動作温度 Min -40°C
	動作温度 Max 105°C
	長さ 10mm
	プログラムI/Os数 45
	規格 / 承認 No
	DAC 1 x 12 Bit
	アナログコンパレータ 2
	高さ 1.7mm
	幅 10.1 mm
	最小電源電圧 1.6V
	タイマー数 3
	プログラムメモリタイプフラッシュ
	自動車規格なし
	インストラクションセットアーキテクチャ CISC
	ADC数 8 x 24 Bit, 4 x 24 Bit, 4 x 16 Bit, 17 x 16 Bit

RA2A1グループは、高性能Arm® Cortex®-M23コアを使用し、高度に統合された高精度のアナログ機能を備えているため、信号調整および測定用のアナログ・ソリューションを備えた完全なMCUを提供します。RA2A1グループは、1.6V～5.5Vの広い動作電圧範囲をサポートしています。16ビットSAR ADC、24ビット・シグマ・デルタADC、コンパレータ、オペアンプ、DACが含まれる。RA2A1 MCUは、高分解能アナログがコスト・メリットになる、コスト重視の低消費電力産業用センサー・アプリケーションをターゲットとしている。

48MHz Arm® Cortex®-M23

256kBフラッシュ・メモリと32kB SRAM

EEPROMと同様にデータを保存する8kBデータフラッシュ

32ピンから64ピンパッケージまでスケーラブル

静電容量式タッチ・センシング・ユニット

16bit-SAR A/D、24bit-SD A/D

12bit-D/A、8bit-D/A

OPAMP（3ch）、ACMP-HS/LP

USB2.0 フルスピード

CAN 2.0

SCI (UART、シンプルSPI、シンプルI2C)

用途

産業用オートメーション（光電センサ、ファイバーセンサ、温度センサ）

プロセスオートメーション（圧力センサー、流量計、単相メーター）

ビルディングオートメーション/ホームアプライアンス（煙探知機）

ヘルスケア（パルスオキシメーター、体組成計）

汎用
