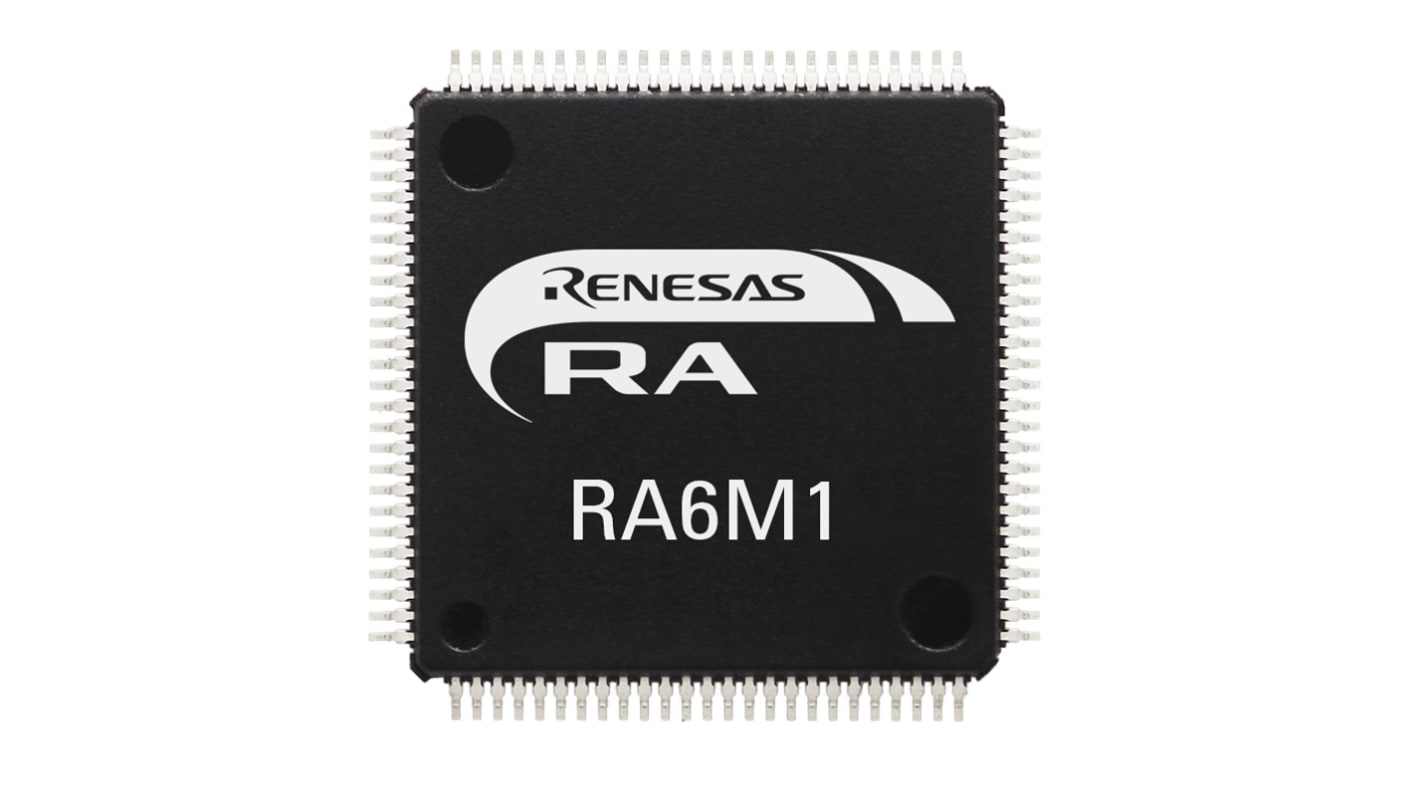

Renesas Electronics RA6M1シリーズ マイクロコントローラ, ARM Cortex M4, 120 MHz, 256 kB RAM, フラッシュ, 64ピン, LQFP
- RS品番:
- 192-7172
- メーカー型番:
- R7FA6M1AD3CFM#AA0
- メーカー/ブランド名:
- ルネサス エレクトロニクス
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 192-7172
- メーカー型番:
- R7FA6M1AD3CFM#AA0
- メーカー/ブランド名:
- ルネサス エレクトロニクス
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ルネサス エレクトロニクス | |
| シリーズ | RA6M1 | |
| プロダクトタイプ | マイクロコントローラ | |
| デバイスコア | ARM Cortex M4 | |
| 最大クロック周波数 | 120 MHz | |
| RAMサイズ | 256 kB | |
| プログラムメモリタイプ | フラッシュ | |
| ピン数 | 64 | |
| パッケージ型式 | LQFP | |
| ADC数 | 10 x 12 Bit | |
| アナログコンパレータ | 6 | |
| 自動車規格 | なし | |
| DAC | 2 x 12 Bit | |
| データバス幅 | 32 bit | |
| 高さ | 1.7 mm | |
| インストラクションセットアーキテクチャ | CISC | |
| 長さ | 10 mm | |
| 動作温度 (Max) | 105 °C | |
| 最大電源電圧 | 3.6 V | |
| 動作温度 (Min) | -40 °C | |
| 最小電源電圧 | 2.7 V | |
| 取付タイプ | 表面 | |
| プログラムI/Os数 | 35 | |
| タイマー数 | 1 | |
| プログラムメモリサイズ | 512 kB | |
| 規格 / 承認 | No | |
| 幅 | 10 mm | |
| すべて選択 | ||
|---|---|---|
ブランド ルネサス エレクトロニクス | ||
シリーズ RA6M1 | ||
プロダクトタイプ マイクロコントローラ | ||
デバイスコア ARM Cortex M4 | ||
最大クロック周波数 120 MHz | ||
RAMサイズ 256 kB | ||
プログラムメモリタイプ フラッシュ | ||
ピン数 64 | ||
パッケージ型式 LQFP | ||
ADC数 10 x 12 Bit | ||
アナログコンパレータ 6 | ||
自動車規格 なし | ||
DAC 2 x 12 Bit | ||
データバス幅 32 bit | ||
高さ 1.7 mm | ||
インストラクションセットアーキテクチャ CISC | ||
長さ 10 mm | ||
動作温度 (Max) 105 °C | ||
最大電源電圧 3.6 V | ||
動作温度 (Min) -40 °C | ||
最小電源電圧 2.7 V | ||
取付タイプ 表面 | ||
プログラムI/Os数 35 | ||
タイマー数 1 | ||
プログラムメモリサイズ 512 kB | ||
規格 / 承認 No | ||
幅 10 mm | ||
The Renesas RA6M1 is the entry point to the Renesas RA6 product series for applications that require a high-performance Arm® Cortex®-M4F core at a very attractive price point. The RA6M1 is built on a highly efficient 40nm process and is supported by an open and flexible ecosystem concept—the Flexible Software Package (FSP), built on FreeRTOS—and is expandable to use other RTOSes and middleware. The RA6M1 is suitable for IoT application requiring security, large embedded RAM and low power consumption.
120MHz Arm® Cortex®-M4F
512kB Flash Memory and 256kB SRAM
8kB DataFlash to store data as in EEPROM
Scalable from 64pin to 100pin Packages
Capacitive Touch Sensing Unit
USB2.0 Full Speed
CAN 2.0B
SCI (UART, Simple SPI, Simple I2C)
SPI/ I2C Multimaster Interface
SDHI
SSI/Serial Sound Interface
Applications
Security (Fire Detection, Burglar Detection, Panel control)
Metering (Electricity, Automated Meter Reading)
Industry (Robotics, Door Openers, Sewing Machines, Vending Machines, UPS)
HVAC (Heating, Air Conditioning, Boiler Control)
General purpose
