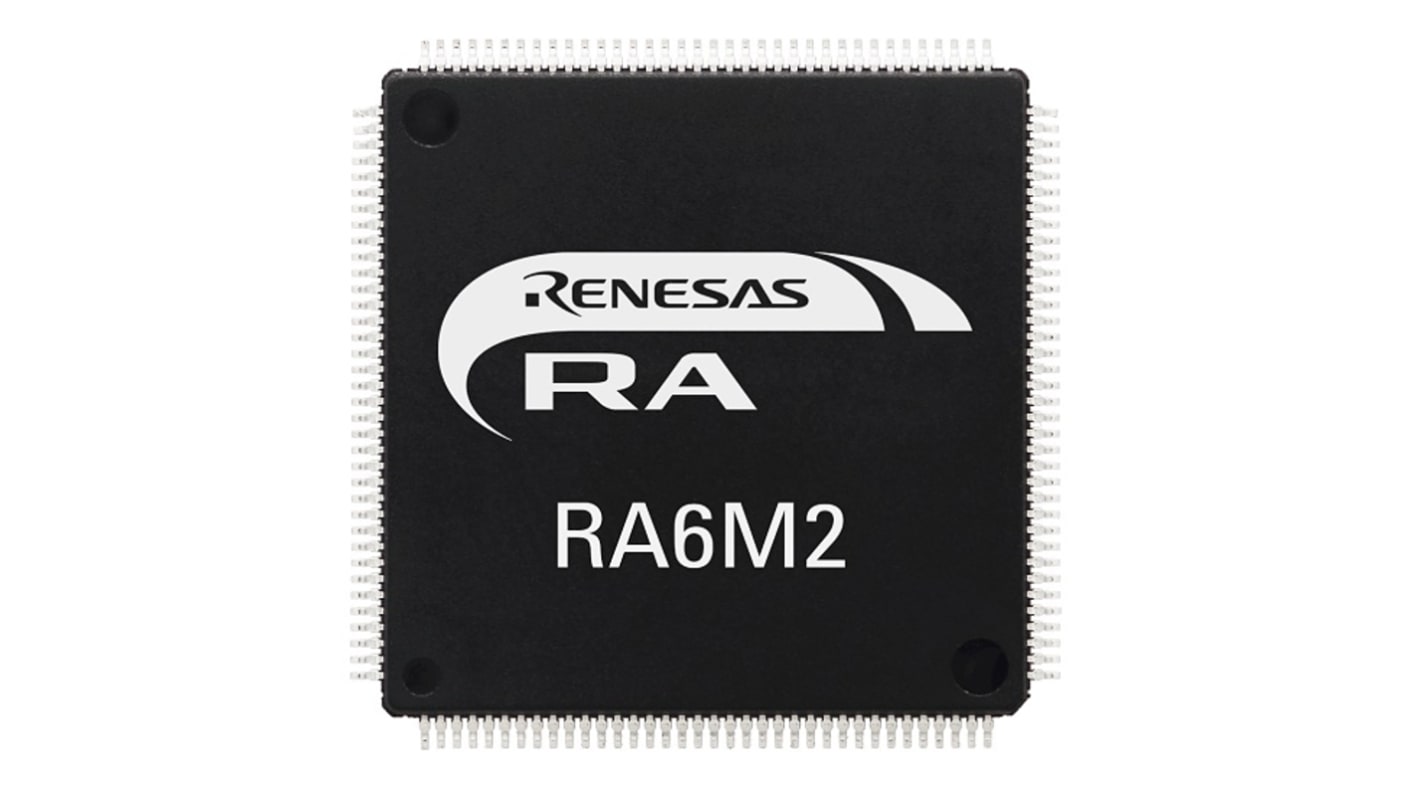

Renesas Electronics RA6M2シリーズ マイクロコントローラ, ARM Cortex M4, 120 MHz, 384 kB RAM, フラッシュ, 144ピン, LQFP
- RS品番:
- 192-7177
- メーカー型番:
- R7FA6M2AD3CFB#AA0
- メーカー/ブランド名:
- ルネサス エレクトロニクス
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 192-7177
- メーカー型番:
- R7FA6M2AD3CFB#AA0
- メーカー/ブランド名:
- ルネサス エレクトロニクス
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ルネサス エレクトロニクス | |
| シリーズ | RA6M2 | |
| プロダクトタイプ | マイクロコントローラ | |
| デバイスコア | ARM Cortex M4 | |
| 最大クロック周波数 | 120 MHz | |
| RAMサイズ | 384 kB | |
| プログラムメモリタイプ | フラッシュ | |
| ピン数 | 144 | |
| パッケージ型式 | LQFP | |
| ADC数 | 22 x 12 Bit | |
| アナログコンパレータ | 6 | |
| 自動車規格 | なし | |
| DAC | 2 x 12 Bit | |
| データバス幅 | 32 bit | |
| 高さ | 1.4 mm | |
| インストラクションセットアーキテクチャ | CISC | |
| 長さ | 20 mm | |
| 動作温度 (Max) | 105 °C | |
| 最大電源電圧 | 3.6 V | |
| 動作温度 (Min) | -40 °C | |
| 最小電源電圧 | 2.7 V | |
| 取付タイプ | 表面 | |
| タイマー数 | 1 | |
| プログラムメモリサイズ | 512 kB | |
| 規格 / 承認 | No | |
| 幅 | 20 mm | |
| すべて選択 | ||
|---|---|---|
ブランド ルネサス エレクトロニクス | ||
シリーズ RA6M2 | ||
プロダクトタイプ マイクロコントローラ | ||
デバイスコア ARM Cortex M4 | ||
最大クロック周波数 120 MHz | ||
RAMサイズ 384 kB | ||
プログラムメモリタイプ フラッシュ | ||
ピン数 144 | ||
パッケージ型式 LQFP | ||
ADC数 22 x 12 Bit | ||
アナログコンパレータ 6 | ||
自動車規格 なし | ||
DAC 2 x 12 Bit | ||
データバス幅 32 bit | ||
高さ 1.4 mm | ||
インストラクションセットアーキテクチャ CISC | ||
長さ 20 mm | ||
動作温度 (Max) 105 °C | ||
最大電源電圧 3.6 V | ||
動作温度 (Min) -40 °C | ||
最小電源電圧 2.7 V | ||
取付タイプ 表面 | ||
タイマー数 1 | ||
プログラムメモリサイズ 512 kB | ||
規格 / 承認 No | ||
幅 20 mm | ||
The Renesas RA6M2 group uses the high-performance Arm® Cortex®-M4F core and offers a building Ethernet MAC with individual DMA, to ensure high data throughput. The RA6M2 is built on a highly efficient 40nm process and is supported by an open and flexible ecosystem concept—the Flexible Software Package (FSP) built on FreeRTOS—and is expandable to use other RTOSes and middleware. The RA6M2 is suitable for IoT application requiring Ethernet, Security, large embedded RAM and low active power consumption.
120MHz Arm® Cortex®-M4F
512kB-1MB Flash Memory and 384kB SRAM
32kB DataFlash to store data as in EEPROM
Scalable from 100pin to 145pin Packages
Ethernet Controller with DMA
Capacitive Touch Sensing Unit
USB2.0 Full Speed
CAN 2.0B
SCI (UART, Simple SPI, Simple I2C)
SPI/ I2C Multimaster Interface
SDHI
Applications
Wired Ethernet Applications
Security (Fire Detection, Burglar Detection, Panel Control
Metering (Electricity, Automated Meter Reading)
Industry (Robotics, Door Openers, Sewing Machines, Vending Machines, UPS)
HVAC (Heating, Air Conditioning, Boiler Control)
General Purpose
