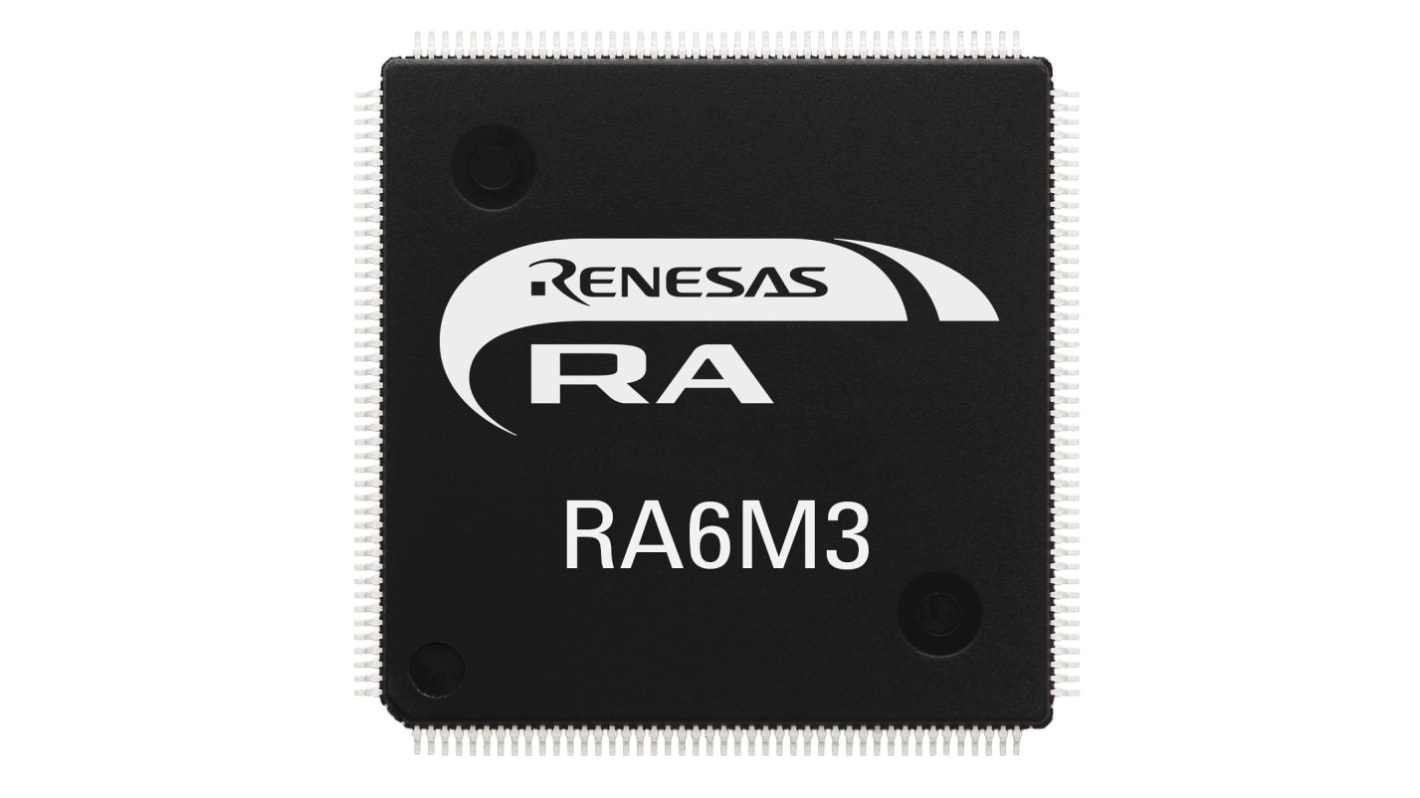

ルネサス エレクトロニクス RA6M3 マイコン, ARM Cortex M4コア, 120MHz, 2048 kB, フラッシュ, 144-Pin LQFP
- RS品番:
- 192-7178
- メーカー型番:
- R7FA6M3AH3CFB#AA0
- メーカー/ブランド名:
- ルネサス エレクトロニクス
ボリュームディスカウント対象商品
1 トレイ(1トレイ60個入り) 小計：*
￥92,647.98
(税抜)
￥101,912.76
(税込)
￥3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年3月18日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 60 - 60 | ￥1,544.133 | ￥92,648 |
| 120 - 180 | ￥1,510.667 | ￥90,640 |
| 240 + | ￥1,477.883 | ￥88,673 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 192-7178
- メーカー型番:
- R7FA6M3AH3CFB#AA0
- メーカー/ブランド名:
- ルネサス エレクトロニクス
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ルネサス エレクトロニクス | |
| ファミリー名 | RA6M3 | |
| パッケージタイプ | LQFP | |
| 実装タイプ | 表面実装 | |
| ピン数 | 144 | |
| デバイスコア | ARM Cortex M4 | |
| データバス幅 | 32bit | |
| プログラムメモリサイズ | 2048 kB | |
| 最大周波数 | 120MHz | |
| RAMサイズ | 640 kB | |
| USBチャンネル | 1 | |
| SPIチャンネル数 | 2 | |
| USARTチャネルの数 | 0 | |
| 標準動作供給電圧 | 2.7 → 3.6 V | |
| CANチャンネル数 | 2 | |
| UARTチャンネル数 | 1 | |
| I2Cチャンネル数 | 3 | |
| 最大イーサネットチャンネル数 | 3 | |
| インストラクションセットアーキテクチャ | CISC | |
| 動作温度 Min | -40°C | |
| プログラムメモリタイプ | フラッシュ | |
| PCIチャンネル数 | 0 | |
| イーサネットチャンネル数 | 3 | |
| LINチャネルの数 | 0 | |
| 高さ | 1.4mm | |
| 幅 | 20mm | |
| 寸法 | 20 x 20 x 1.4mm | |
| PWM | 14 x 32ビット | |
| 動作温度 Max | +105 °C | |
| ADCユニット数 | 1 | |
| ADC数 | 22倍 12ビット | |
| 長さ | 20mm | |
| すべて選択 | ||
|---|---|---|
ブランド ルネサス エレクトロニクス | ||
ファミリー名 RA6M3 | ||
パッケージタイプ LQFP | ||
実装タイプ 表面実装 | ||
ピン数 144 | ||
デバイスコア ARM Cortex M4 | ||
データバス幅 32bit | ||
プログラムメモリサイズ 2048 kB | ||
最大周波数 120MHz | ||
RAMサイズ 640 kB | ||
USBチャンネル 1 | ||
SPIチャンネル数 2 | ||
USARTチャネルの数 0 | ||
標準動作供給電圧 2.7 → 3.6 V | ||
CANチャンネル数 2 | ||
UARTチャンネル数 1 | ||
I2Cチャンネル数 3 | ||
最大イーサネットチャンネル数 3 | ||
インストラクションセットアーキテクチャ CISC | ||
動作温度 Min -40°C | ||
プログラムメモリタイプ フラッシュ | ||
PCIチャンネル数 0 | ||
イーサネットチャンネル数 3 | ||
LINチャネルの数 0 | ||
高さ 1.4mm | ||
幅 20mm | ||
寸法 20 x 20 x 1.4mm | ||
PWM 14 x 32ビット | ||
動作温度 Max +105 °C | ||
ADCユニット数 1 | ||
ADC数 22倍 12ビット | ||
長さ 20mm | ||
ルネサスのRA6M3グループは、高性能Arm® Cortex®-M4Fコアを採用し、2DアクセラレータとJPEGデコーダを搭載したTFTコントローラを提供しています。さらにRA6M3は、個別のDMAを備えたイーサネットMACとUSB高速インターフェースを提供し、高いデータスループットを保証します。RA6M2は高効率の40nmプロセスで製造され、FreeRTOS上に構築されたオープンで柔軟なエコシステム・コンセプト（FSP：Flexible Software Package）によってサポートされ、他のRTOSやミドルウェアを使用するための拡張が可能です。RA6M3は、TFT、イーサネット、セキュリティ、大容量内蔵RAM、USB HSを必要とするIoTアプリケーションに適しています。
120MHz Arm® Cortex®-M4F
1MB-2MBフラッシュ・メモリーおよび640kB SRAM
EEPROMと同様にデータを保存する64kBデータフラッシュ
100ピンから176ピンパッケージまでスケーラブル
DMA付きイーサネット・コントローラ
TFTコントローラー/2Dアクセラレーター/JPEGデコーダー
静電容量式タッチ・センシング・ユニット
USB2.0フルスピード/USBハイスピード
CAN 2.0B
SCI (UART、シンプルSPI、シンプルI2C)
SPI/ I2C マルチマスター・インターフェース /SDHI
用途
HMI（小型/中型TFT）
高速USBおよび有線イーサネットの需要があるアプリケーション
セキュリティ（火災検知、盗難検知、パネルコントロール）
産業（ロボット、ドアオープナー、ミシン、自動販売機、UPS）
HVAC（暖房、空調、ボイラー制御）
汎用
1MB-2MBフラッシュ・メモリーおよび640kB SRAM
EEPROMと同様にデータを保存する64kBデータフラッシュ
100ピンから176ピンパッケージまでスケーラブル
DMA付きイーサネット・コントローラ
TFTコントローラー/2Dアクセラレーター/JPEGデコーダー
静電容量式タッチ・センシング・ユニット
USB2.0フルスピード/USBハイスピード
CAN 2.0B
SCI (UART、シンプルSPI、シンプルI2C)
SPI/ I2C マルチマスター・インターフェース /SDHI
用途
HMI（小型/中型TFT）
高速USBおよび有線イーサネットの需要があるアプリケーション
セキュリティ（火災検知、盗難検知、パネルコントロール）
産業（ロボット、ドアオープナー、ミシン、自動販売機、UPS）
HVAC（暖房、空調、ボイラー制御）
汎用
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
