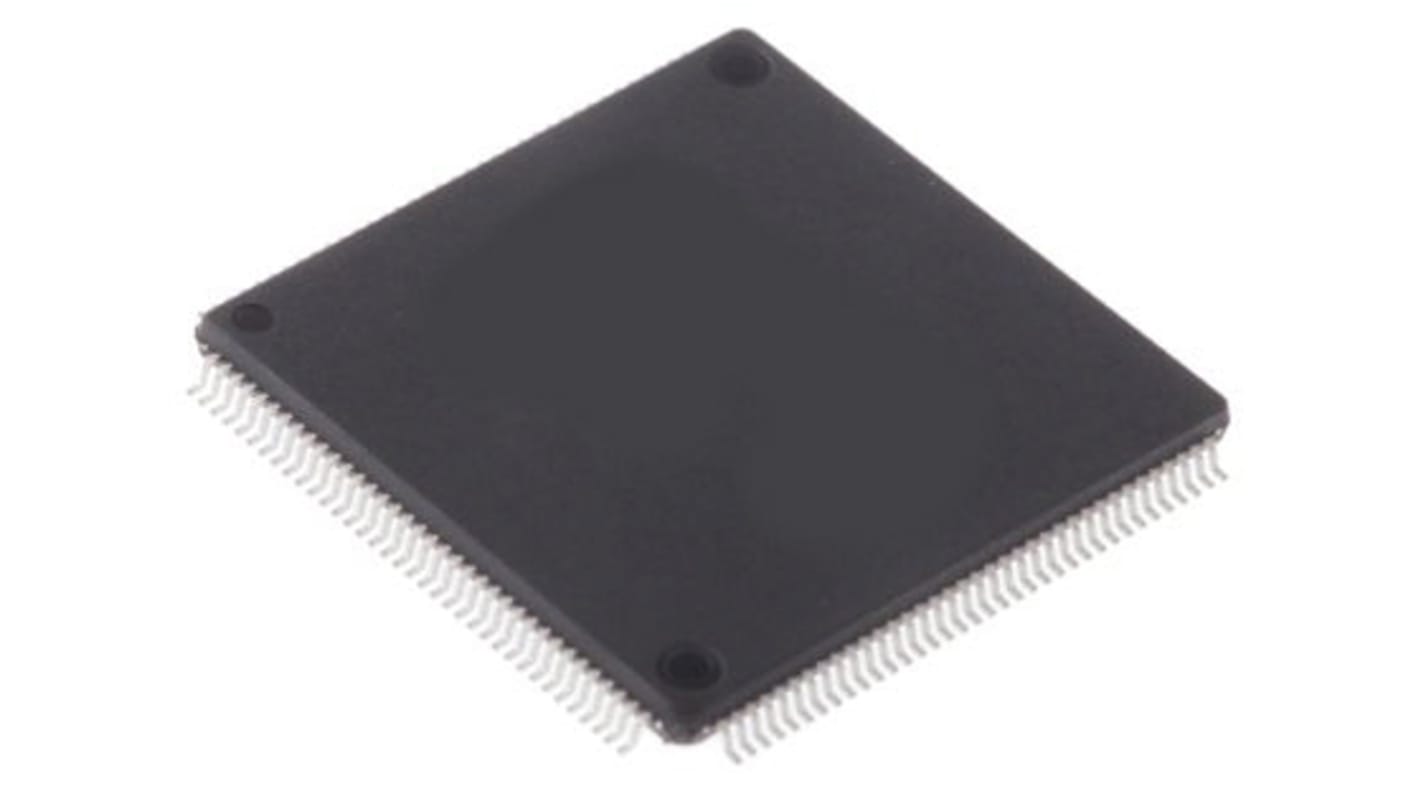

ルネサス エレクトロニクス S5D9 マイコン, ARM Cortex M4コア, 120MHz, 2 MB, フラッシュ, 144-Pin LQFP
- RS品番:
- 192-8160
- メーカー型番:
- R7FS5D97E3A01CFB#AA0
- メーカー/ブランド名:
- ルネサス エレクトロニクス
ボリュームディスカウント対象商品
1 トレイ(1トレイ60個入り) 小計：*
￥173,214.00
(税抜)
￥190,535.40
(税込)
￥3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年3月19日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 60 - 240 | ￥2,886.90 | ￥173,214 |
| 300 - 540 | ￥2,857.633 | ￥171,458 |
| 600 - 1440 | ￥2,800.50 | ￥168,030 |
| 1500 - 2940 | ￥2,744.517 | ￥164,671 |
| 3000 + | ￥2,689.60 | ￥161,376 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 192-8160
- メーカー型番:
- R7FS5D97E3A01CFB#AA0
- メーカー/ブランド名:
- ルネサス エレクトロニクス
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ルネサス エレクトロニクス | |
| ファミリー名 | S5D9 | |
| パッケージタイプ | LQFP | |
| 実装タイプ | 表面実装 | |
| ピン数 | 144 | |
| デバイスコア | ARM Cortex M4 | |
| データバス幅 | 32bit | |
| プログラムメモリサイズ | 2 MB | |
| 最大周波数 | 120MHz | |
| RAMサイズ | 640 kB | |
| USBチャンネル | 1 | |
| PWMユニット数 | 1 x 32 bit | |
| SPIチャンネル数 | 2 | |
| USARTチャネルの数 | 0 | |
| UARTチャンネル数 | 2 | |
| 標準動作供給電圧 | 2.7→ 3.6 V | |
| CANチャンネル数 | 2 | |
| I2Cチャンネル数 | 3 | |
| PCIチャンネル数 | 0 | |
| 幅 | 20.1mm | |
| 寸法 | 20.1 x 20.1 x 1.4mm | |
| プログラムメモリタイプ | フラッシュ | |
| 動作温度 Min | -40 °C | |
| PWM | 1 （ 6 x 32 ビット） | |
| イーサネットチャンネル数 | 1 | |
| インストラクションセットアーキテクチャ | DSP | |
| LINチャネルの数 | 0 | |
| 高さ | 1.4mm | |
| 動作温度 Max | +105 °C | |
| ADCユニット数 | 1 | |
| 最大イーサネットチャンネル数 | 1 | |
| ADC数 | 22 x 12ビット | |
| 長さ | 20.1mm | |
| すべて選択 | ||
|---|---|---|
ブランド ルネサス エレクトロニクス | ||
ファミリー名 S5D9 | ||
パッケージタイプ LQFP | ||
実装タイプ 表面実装 | ||
ピン数 144 | ||
デバイスコア ARM Cortex M4 | ||
データバス幅 32bit | ||
プログラムメモリサイズ 2 MB | ||
最大周波数 120MHz | ||
RAMサイズ 640 kB | ||
USBチャンネル 1 | ||
PWMユニット数 1 x 32 bit | ||
SPIチャンネル数 2 | ||
USARTチャネルの数 0 | ||
UARTチャンネル数 2 | ||
標準動作供給電圧 2.7→ 3.6 V | ||
CANチャンネル数 2 | ||
I2Cチャンネル数 3 | ||
PCIチャンネル数 0 | ||
幅 20.1mm | ||
寸法 20.1 x 20.1 x 1.4mm | ||
プログラムメモリタイプ フラッシュ | ||
動作温度 Min -40 °C | ||
PWM 1 （ 6 x 32 ビット） | ||
イーサネットチャンネル数 1 | ||
インストラクションセットアーキテクチャ DSP | ||
LINチャネルの数 0 | ||
高さ 1.4mm | ||
動作温度 Max +105 °C | ||
ADCユニット数 1 | ||
最大イーサネットチャンネル数 1 | ||
ADC数 22 x 12ビット | ||
長さ 20.1mm | ||
S5D9 MCU グループは、幅広い接続セクションを必要とする HMI 用途に最適で、処理性能、 PTP コントローラによるイーサネットをサポートし、最大 2 MB のフラッシュメモリと 640 KB の SRAM を備えています。アナログ処理用のプログラマブルゲインアンプ、 TFTLCD コントローラと 2D 描画エンジンを搭載したカラーグラフィックスを備えたアナログ信号調整機能を備えています。
