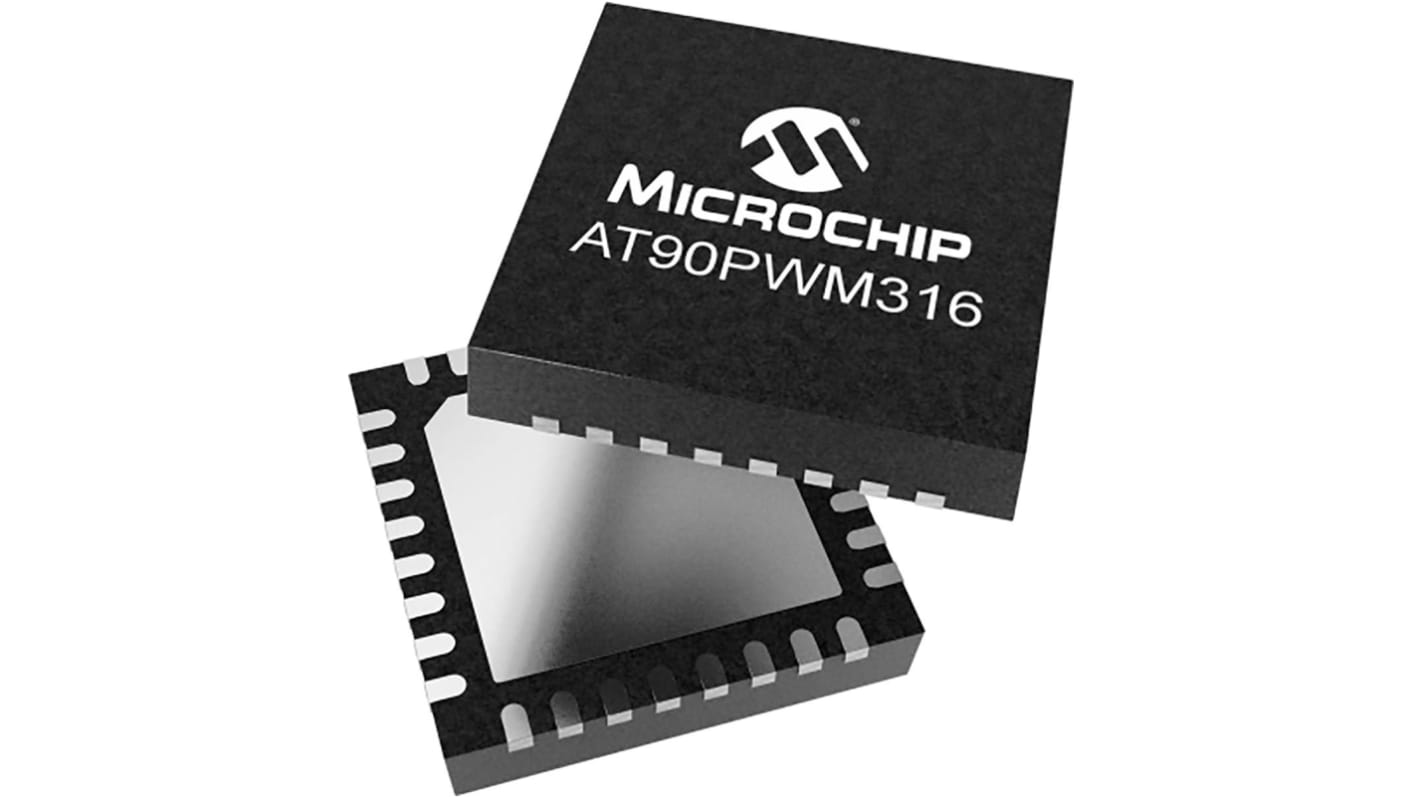

Microchip AT90PWM316 マイクロコントローラ 8 bit, AVR, 20 MHz, 8kB, フラッシュ, 32-Pin QFN

Microchip AT90PWM316 8 ビットマイクロコントローラは、 AVR 拡張 RISC アーキテクチャをベースにしています。このデバイスは、 2.7 → 5.5 V の電源で動作します。AVR コアは、豊富な命令セットと 32 の汎用作業レジスタを組み合わせます。すべての 32 個のレジスタは、算術論理ユニット（ ALU ）に直接接続されており、 1 つのクロックサイクルで実行される 1 つの命令で 2 つの独立したレジスタにアクセスできます。16 K バイトの読み取り / 書き込み機能付きインシステムプログラマブルフラッシュ、 512 バイト EEPROM 、 1024 バイト SRAM 、 53 の汎用 I/O ライン、 32 の汎用作業レジスタ、 3 つのパワーステージコントローラ、 2 つのフレキシブルタイマ / カウンタ（比較モードと PWM を搭載）、 1 つの USART （ DALI モードを搭載）、 プログラマブルゲイン付きの 2 つの差動入力段を備えた 11 チャンネル 10 ビット ADC 、 10 ビット DAC 、内蔵発振器付きのプログラマブルウォッチドッグタイマ、 SPI シリアルポート、オンチップデバッグシステム、及び 4 つのソフトウェアで選択可能な省電力モードを備えています。アイドルモードでは CPU が停止する一方で、 SRAM 、タイマ / カウンタ、 SPI ポート、及び割り込みシステムは引き続き機能します。パワーダウンモードではレジスタの内容が保存されますが、発振器はフリーズし、次の割り込み又はハードウェアリセットが発生するまで、他のすべてのチップ機能は無効になります。ADC ノイズリダクションモードでは、 ADC 変換時のスイッチングノイズを最小限に抑えるために、 CPU と ADC を除くすべての I/O モジュールが停止されます。スタンバイモードでは、残りのデバイスがスリープ状態のときに水晶 / レゾネータ発振器が動作しています。

オンチップ2サイクルマルチプライヤ
