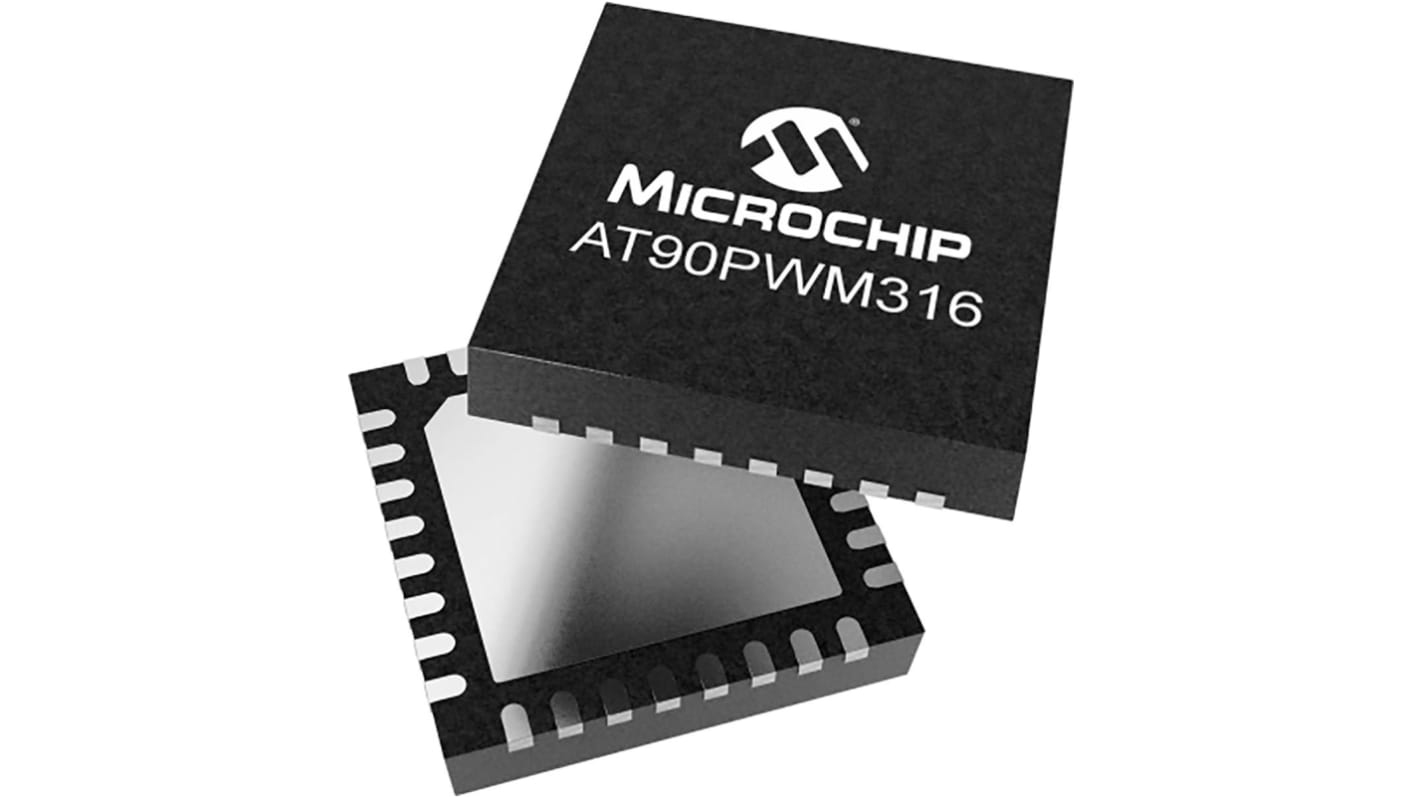

Microchip Microcontrollers マイコン, 20MHz, 8 kB, フラッシュ, 32-Pin VQFN

Microchip AT90PWM316 8 ビットマイクロコントローラは、 AVR 拡張 RISC アーキテクチャをベースにしています。このデバイスは、 2.7 → 5.5 V の電源で動作します。AVR コアは、豊富な命令セットと 32 の汎用作業レジスタを組み合わせます。すべての 32 個のレジスタは、算術論理ユニット（ ALU ）に直接接続されており、 1 つのクロックサイクルで実行される 1 つの命令で 2 つの独立したレジスタにアクセスできます。16 K バイトの読み取り / 書き込み機能付きインシステムプログラマブルフラッシュ、 512 バイト EEPROM 、 1024 バイト SRAM 、 53 の汎用 I/O ライン、 32 の汎用作業レジスタ、 3 つのパワーステージコントローラ、 2 つのフレキシブルタイマ / カウンタ（比較モードと PWM を搭載）、 1 つの USART （ DALI モードを搭載）、 プログラマブルゲイン付きの 2 つの差動入力段を備えた 11 チャンネル 10 ビット ADC 、 10 ビット DAC 、内蔵発振器付きのプログラマブルウォッチドッグタイマ、 SPI シリアルポート、オンチップデバッグシステム、及び 4 つのソフトウェアで選択可能な省電力モードを備えています。アイドルモードでは CPU が停止する一方で、 SRAM 、タイマ / カウンタ、 SPI ポート、及び割り込みシステムは引き続き機能します。パワーダウンモードではレジスタの内容が保存されますが、発振器はフリーズし、次の割り込み又はハードウェアリセットが発生するまで、他のすべてのチップ機能は無効になります。ADC ノイズリダクションモードでは、 ADC 変換時のスイッチングノイズを最小限に抑えるために、 CPU と ADC を除くすべての I/O モジュールが停止されます。スタンバイモードでは、残りのデバイスがスリープ状態のときに水晶 / レゾネータ発振器が動作しています。

オンチップ2サイクルマルチプライヤ
インシステムプログラマブルプログラムメモリの 16 K バイトフラッシュ
オンチップブートプログラムによるインシステムプログラミング
512 バイトのインシステムプログラマブル EEPROM
フラッシュプログラム及び EEPROM データセキュリティのためのプログラミングロック
オーバーラップしない反転 PWM 出力ピンで柔軟なデッドタイムを実現
8 ビット汎用タイマ / カウンタ x 1 （独立したプリスケーラとキャプチャモード付
16 ビット汎用タイマ / カウンタ x 1 、独立のプリスケーラ、比較モード、キャプチャモード付き
独立したオンチップ発振器付きのプログラマブルウォッチドッグタイマです
高速 PWM （ 32 MHz 、 64 MHz ）及び CPU （ 16 MHz ）用のオンチップ PLL
