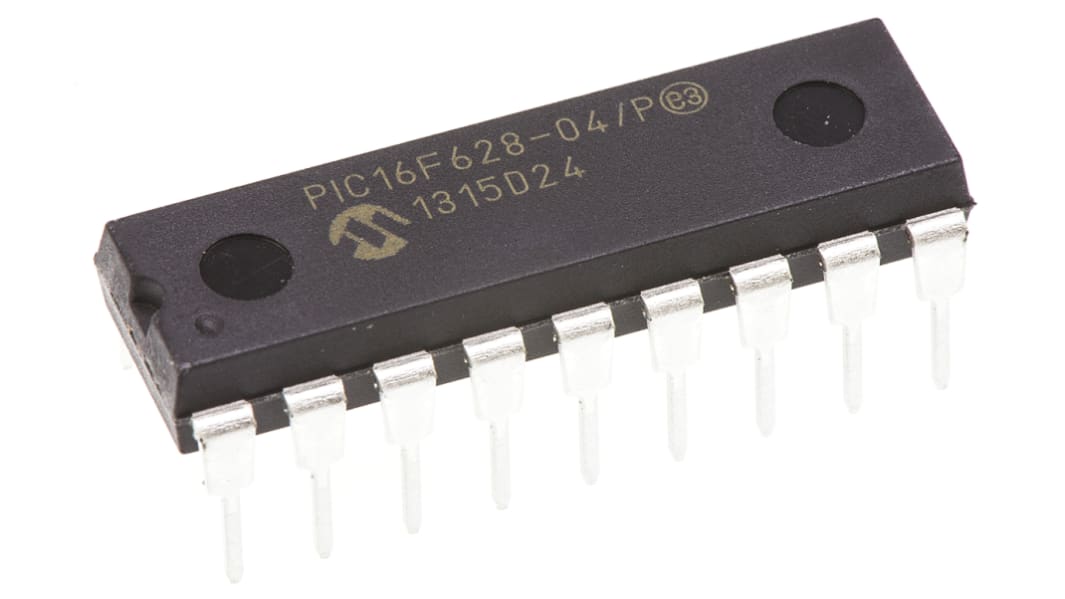

Microchip マイコン, PIC, 4MHz, 2048, フラッシュ, 18-Pin PDIP
- RS品番:
- 379-2869
- メーカー型番:
- PIC16F628-04/P
- メーカー/ブランド名:
- Microchip
1個小計：*
￥9,968.00
(税抜)
￥10,964.80
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 146 は海外在庫あり
- 100 は 2025年12月11日 に入荷予定
- 353 は 2025年12月17日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥9,968 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 379-2869
- メーカー型番:
- PIC16F628-04/P
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC16F | |
| パッケージタイプ | PDIP | |
| 実装タイプ | スルーホール | |
| ピン数 | 18 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 128 x 8ワード、2048 x 14ワード | |
| 最大周波数 | 4MHz | |
| RAMサイズ | 224 B | |
| USBチャンネル | 0 | |
| PWMユニット数 | 1 x 16 bit | |
| SPIチャンネル数 | 0 | |
| 標準動作供給電圧 | 3 → 5.5 V | |
| UARTチャンネル数 | 0 | |
| USARTチャネルの数 | 1 | |
| CANチャンネル数 | 0 | |
| I2Cチャンネル数 | 0 | |
| 幅 | 6.6mm | |
| PWM | 1 （ 16 ビット）（ CCP ） | |
| 動作温度 Min | 0 °C | |
| プログラムメモリタイプ | フラッシュ | |
| PCIチャンネル数 | 0 | |
| イーサネットチャンネル数 | 0 | |
| 寸法 | 22.99 x 6.6 x 3.68mm | |
| 長さ | 22.99mm | |
| インストラクションセットアーキテクチャ | RISC | |
| LINチャネルの数 | 0 | |
| 高さ | 3.68mm | |
| 動作温度 Max | +70 °C | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC16F | ||
パッケージタイプ PDIP | ||
実装タイプ スルーホール | ||
ピン数 18 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 128 x 8ワード、2048 x 14ワード | ||
最大周波数 4MHz | ||
RAMサイズ 224 B | ||
USBチャンネル 0 | ||
PWMユニット数 1 x 16 bit | ||
SPIチャンネル数 0 | ||
標準動作供給電圧 3 → 5.5 V | ||
UARTチャンネル数 0 | ||
USARTチャネルの数 1 | ||
CANチャンネル数 0 | ||
I2Cチャンネル数 0 | ||
幅 6.6mm | ||
PWM 1 （ 16 ビット）（ CCP ） | ||
動作温度 Min 0 °C | ||
プログラムメモリタイプ フラッシュ | ||
PCIチャンネル数 0 | ||
イーサネットチャンネル数 0 | ||
寸法 22.99 x 6.6 x 3.68mm | ||
長さ 22.99mm | ||
インストラクションセットアーキテクチャ RISC | ||
LINチャネルの数 0 | ||
高さ 3.68mm | ||
動作温度 Max +70 °C | ||
PIC16F627/628 8ビットフラッシュマイクロコントローラ
Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。
PIC16F627/628ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えたMicrochipのミッドレンジコアをベースにしています。 これらのMCUは、最高5 MIPSの性能を有し、最大3.5 KBのプログラムメモリ、224バイトのRAM、及び最大128バイトのデータEEPROMを搭載しています。
マイクロコントローラの機能
CPU速度: 最大20 MHz
35の命令
8レベルハードウェアスタック
I/Oピン x 16
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
周辺機器
2個のコンパレータ
キャプチャ / コンペア / PWMモジュール
2個の8ビットタイマ
1個の16ビットタイマ
ユニバーサル同期 / 非同期レシーバ / トランスミッタ(USART)
