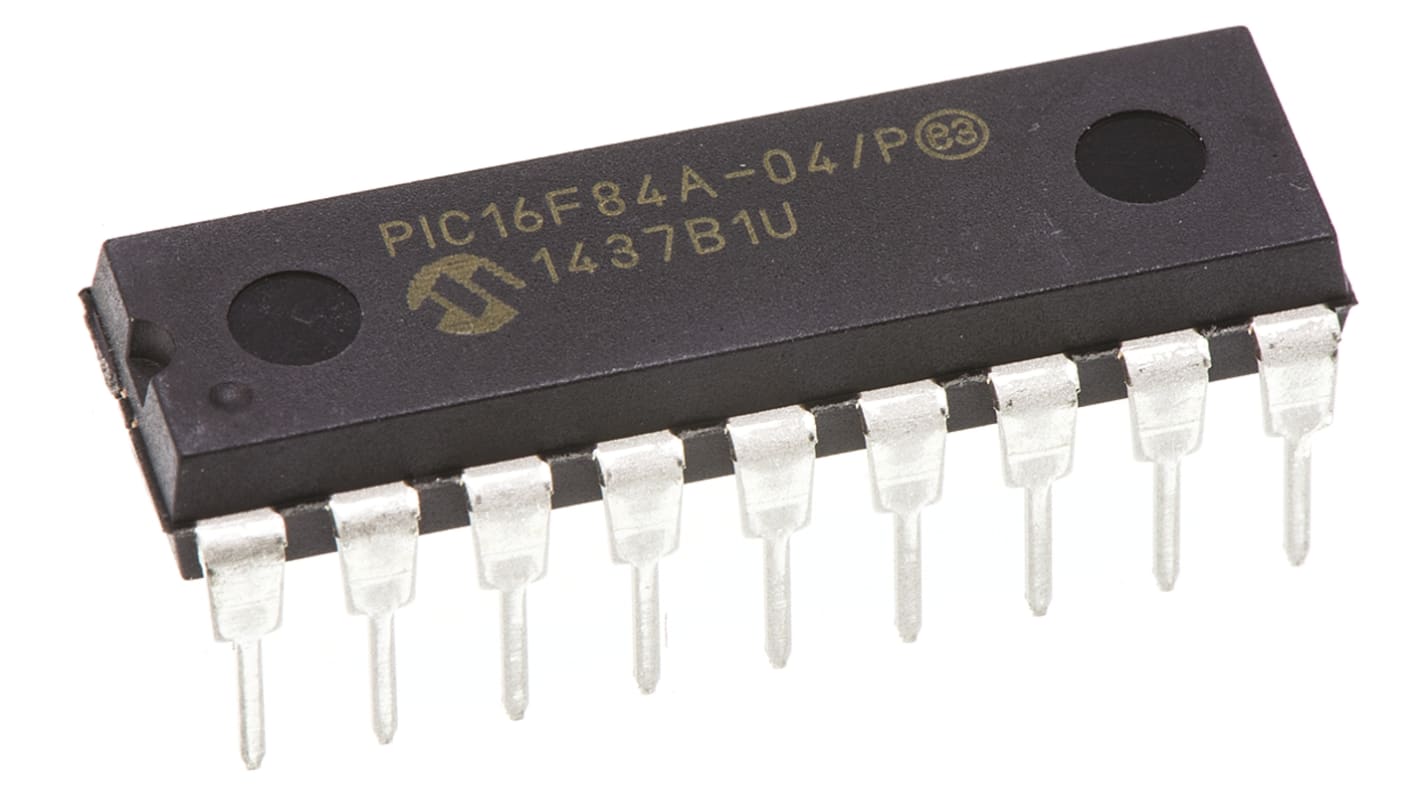

Microchip PIC16F84A-04/P マイクロコントローラ 8 bit, PIC, 4 MHz, 1kB, フラッシュ, 18-Pin PDIP

マイクロコントローラ・マイコン の一覧へ

1個小計：*

￥10,822.00

(税抜)

￥11,904.20

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 1 は海外在庫あり
  • 129 は 2026年3月24日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 +￥10,822

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

梱包形態
RS品番:
379-2897
Distrelec 品番:
173-18-801
メーカー型番:
PIC16F84A-04/P
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

シリーズ

PIC16F84A

プロダクトタイプ

マイクロコントローラ

パッケージ型式

PDIP 　

取付タイプ

スルーホール

ピン数

18

デバイスコア

PIC

データバス幅

8bit

プログラムメモリサイズ

1kB

インタフェースタイプ

グラフィックユーザーインターフェイス

最大クロック周波数

4MHz

RAMサイズ

68bit

最大電源電圧

6V

プログラムI/Os数

13

最大許容損失Pd

800mW

動作温度 Min

0°C

動作温度 Max

70°C

長さ

22.99mm

高さ

3.68mm

幅

6.6 mm

規格 / 承認

RoHS

最小電源電圧

2V

自動車規格

なし

プログラムメモリタイプ

フラッシュ

インストラクションセットアーキテクチャ

RISC

タイマー数

1

PIC16F84A 8ビットフラッシュマイクロコントローラ


Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。

PIC16F84Aファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えたMicrochipのミッドレンジコアをベースにしています。 これらのMCUは、最高5 MIPSの性能を発揮し、1.75 KBのプログラムメモリ、68バイトのRAM、及び64バイトのEEPROMを搭載しています。

マイクロコントローラの機能


CPU速度: 最大20 MHz

35の命令

8レベルハードウェアスタック

I/Oピン x 13

パワーオンリセット(POR)

パワーアップタイマ(PWRT)

オシレータスタートアップタイマ(OST)

ブラウンアウトリセット(BOR)

ウォッチドッグタイマ(WDT)

In-Circuitシリアルプログラミング(ICSP)

周辺機器


1個の8ビットタイマ

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
