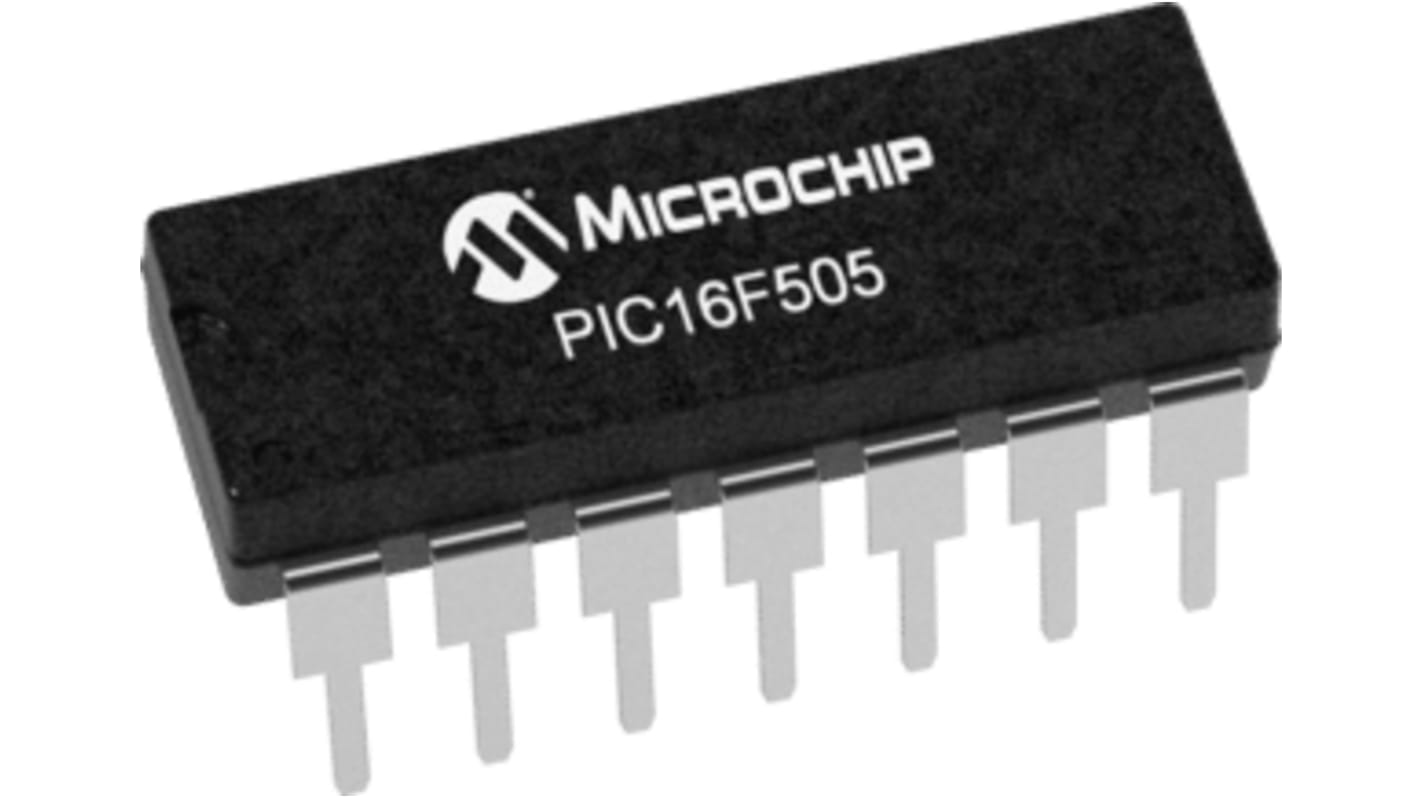

Microchip PIC16F505-I/P マイクロコントローラ 8 bit, PIC, 20 MHz, 1.5kB, フラッシュ, 14-Pin PDIP

マイクロコントローラ・マイコン の一覧へ

1個小計：*

￥9,650.00

(税抜)

￥10,615.00

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 74 は海外在庫あり
  • 173 は 2025年12月17日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 +￥9,650

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
623-0184
メーカー型番:
PIC16F505-I/P
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

シリーズ

PIC16F505

プロダクトタイプ

マイクロコントローラ

パッケージ型式

PDIP 　

取付タイプ

スルーホール

ピン数

14

デバイスコア

PIC

データバス幅

8bit

インタフェースタイプ

SPI

プログラムメモリサイズ

1.5kB

最大クロック周波数

20MHz

RAMサイズ

72bit

最大電源電圧

5.5V

プログラムI/Os数

22

動作温度 Min

-40°C

最大許容損失Pd

800mW

動作温度 Max

85°C

高さ

4.95mm

規格 / 承認

RoHS

長さ

19.69mm

幅

7.11 mm

最小電源電圧

2V

自動車規格

なし

プログラムメモリタイプ

フラッシュ

タイマー数

1

インストラクションセットアーキテクチャ

RISC

PIC16F505 8ビットフラッシュマイクロコントローラ


マイクロコントローラの機能


CPU速度: 最大20 MHz

33の命令

2レベルハードウェアスタック

4 MHz内蔵発振器 – 選択可能な周波数範囲: 4 MHz又は8 MHz

I/Oピン x 12

パワーオンリセット(POR)

ブラウンアウトリセット(BOR)

ウォッチドッグタイマ(WDT)

デバイスリセットタイマ(DRT)

In-Circuitシリアルプログラミング(ICSP)

In-Circuitデバッグ(ICD)

周辺機器


1個の8ビットタイマ
