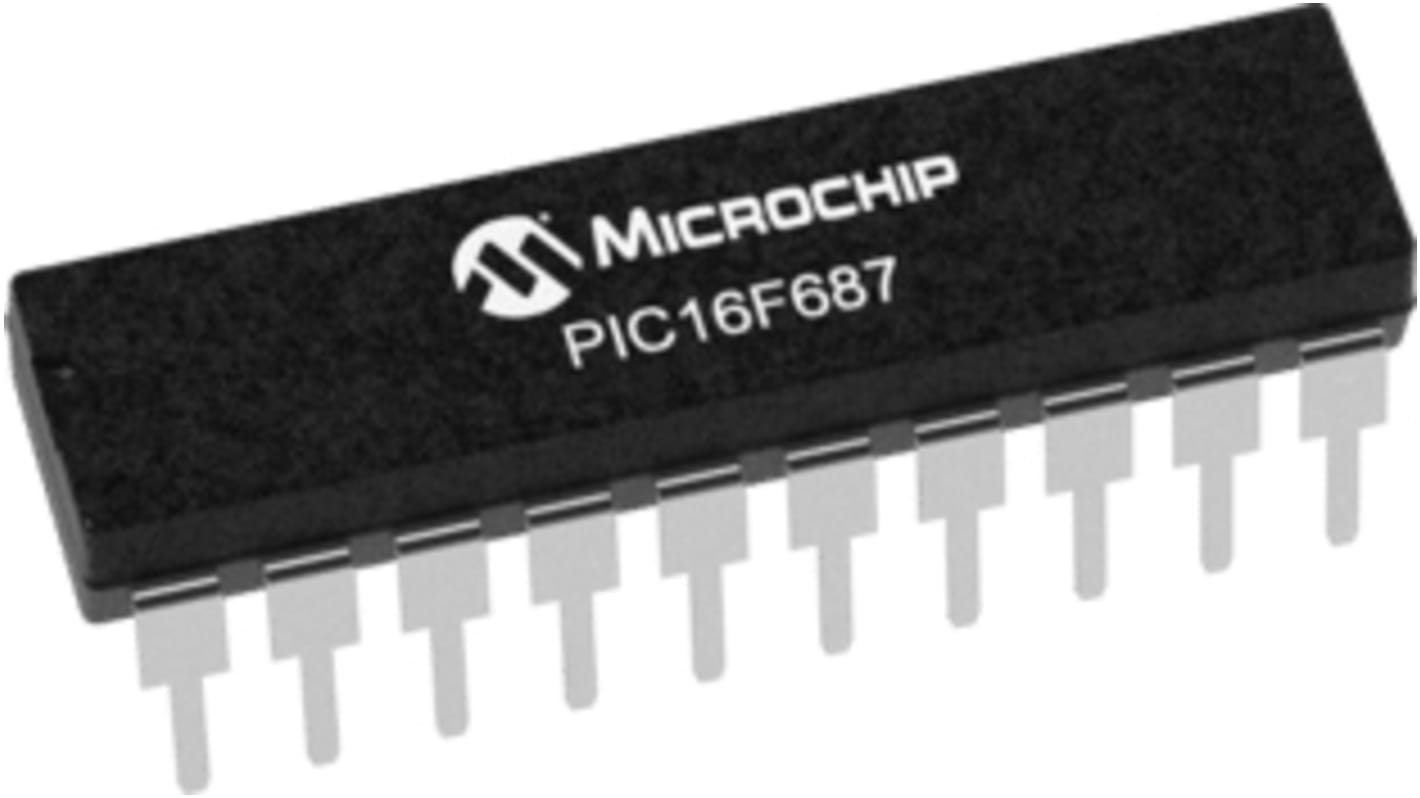

Microchip PIC16F687-I/P マイクロコントローラ 8 bit, PIC, 32 MHz, 3.5kB, フラッシュ, 20-Pin PDIP
- RS品番:
- 623-0386
- メーカー型番:
- PIC16F687-I/P
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
一括購入価格オプションを表示1個小計：*
￥386.00
(税抜)
￥424.60
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 118 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 - 24 | ￥386 |
| 25 - 249 | ￥378 |
| 250 - 499 | ￥377 |
| 500 - 999 | ￥376 |
| 1000 + | ￥375 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 623-0386
- メーカー型番:
- PIC16F687-I/P
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| プロダクトタイプ | マイクロコントローラ | |
| シリーズ | PIC16F687 | |
| パッケージ型式 | PDIP | |
| 取付タイプ | スルーホール | |
| ピン数 | 20 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 3.5kB | |
| 最大クロック周波数 | 32MHz | |
| RAMサイズ | 128bit | |
| 最大電源電圧 | 5.5V | |
| プログラムI/Os数 | 25 | |
| 最大許容損失Pd | 800mW | |
| アナログコンパレータ | 2 | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 85°C | |
| 規格 / 承認 | No | |
| 高さ | 4.95mm | |
| 長さ | 26.92mm | |
| 最小電源電圧 | 1.8V | |
| インストラクションセットアーキテクチャ | RISC | |
| プログラムメモリタイプ | フラッシュ | |
| ADC数 | 12 x 10 Bit | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
プロダクトタイプ マイクロコントローラ | ||
シリーズ PIC16F687 | ||
パッケージ型式 PDIP | ||
取付タイプ スルーホール | ||
ピン数 20 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 3.5kB | ||
最大クロック周波数 32MHz | ||
RAMサイズ 128bit | ||
最大電源電圧 5.5V | ||
プログラムI/Os数 25 | ||
最大許容損失Pd 800mW | ||
アナログコンパレータ 2 | ||
動作温度 Min -40°C | ||
動作温度 Max 85°C | ||
規格 / 承認 No | ||
高さ 4.95mm | ||
長さ 26.92mm | ||
最小電源電圧 1.8V | ||
インストラクションセットアーキテクチャ RISC | ||
プログラムメモリタイプ フラッシュ | ||
ADC数 12 x 10 Bit | ||
自動車規格 なし | ||
PIC16F631 / 677 / 685 / 687 / 689 / 690 8ビットフラッシュマイクロコントローラ
MicrochipのPIC16Fシリーズは、Microchip社のPIC®アーキテクチャを搭載した8ビットMCUで、スペース効率の高い14ピンデバイスから機能豊富な64ピンデバイスまで、さまざまなピンとパッケージオプションがあります。ベースライン、ミッドレンジと拡張ミッドレンジアーキテクチャを備え、さまざまな周辺機器との組み合わせが可能です。設計者の用途に応じて、フレキシブルに選択肢を提供します。
PIC16F631/677/685/687/689/690ファミリのマイクロコントローラは、Microchipのミッドレンジコアをベースに、8レベルのディープハードウェアスタックと35の命令を備えています。これらのMCUは、最大5 MIPS、最大7 Kバイトのプログラムメモリ、最大256バイトのRAM、最大256バイトのデータEEPROMを提供します。オンボードに搭載した調節可能な発振器は工場で±1%精度に校正済みです。
マイクロコントローラ機能
20 MHz （最大）CPU速度
35 説明書
8レベルのハードウェアスタック
8 MHz内部発振器 - 8 MHz → 32 kHzの周波数範囲を選択可能
18 I/Oピン
電源オンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウン・アウト・リセット（BOR）
ウォッチドッグタイマ(WDT)
インサーキットシリアルプログラミング(ICSP)
周辺機器
12チャンネル10ビットアナログ-デジタルコンバータ(ADC) – PIC16F677/685/687/689/690モデルのみ
2つのコンパレータ
8ビットタイマ - PIC16F631 / 677 / 687 / 689モデル x 1、PIC16F685 / 690モデル x 2
16 ビットタイマ x 1
強化されたキャプチャ、比較、PWMモジュール - PIC16F685 / 690モデルのみ
同期シリアルポート(SSP) - PIC16F677 / 687 / 689 / 690モデルのみ
強化されたユニバーサル同期非同期レシーバトランスミッタ(EUSART) - PIC16F687 / 689 / 690モデルのみ
