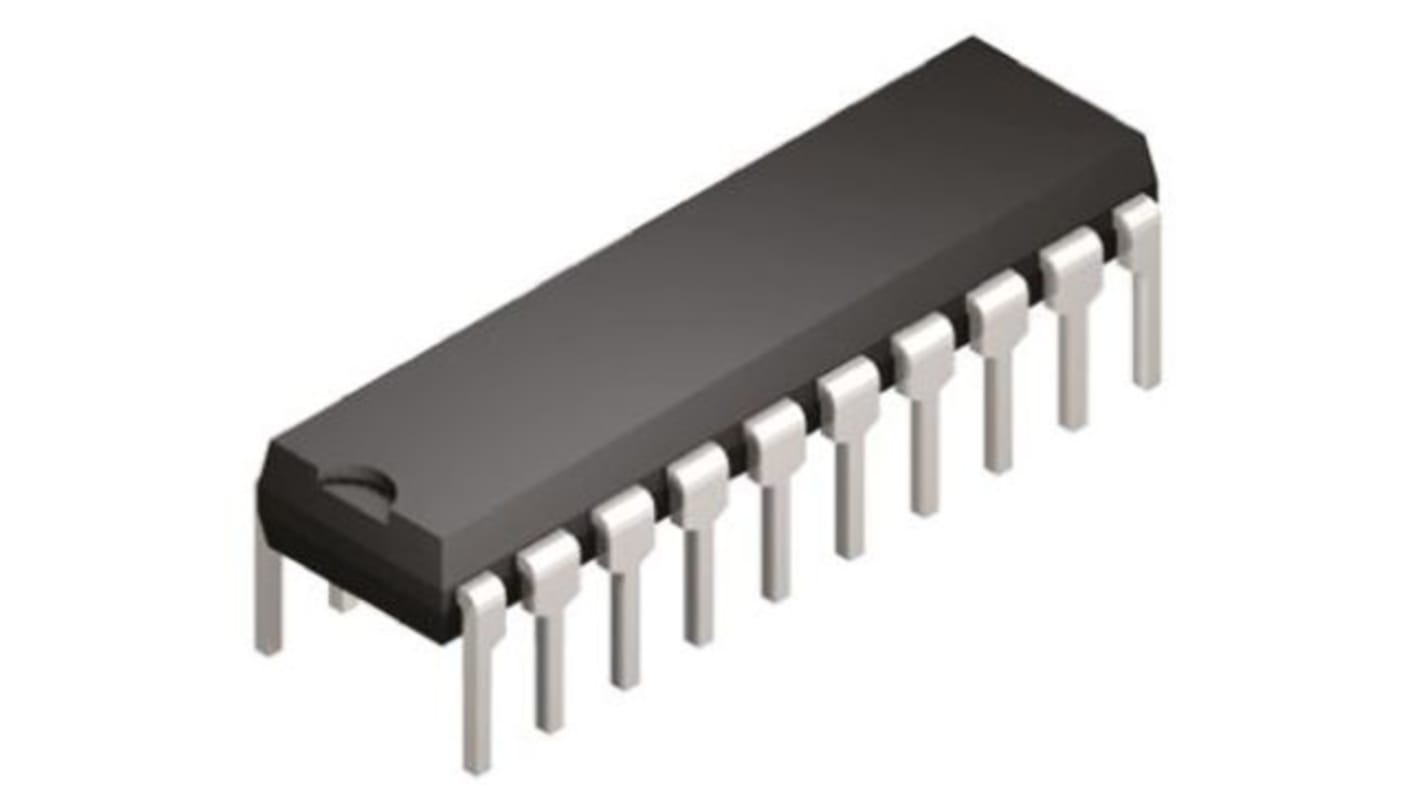

Microchip マイコン, 20-Pin PDIP PIC16F687-I/P

Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。

PIC16F631/677/685/687/689/690ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えたMicrochipのミッドレンジコアをベースにしています。 これらのMCUは、最高5 MIPSの性能を発揮し、最大7 KBのプログラムメモリ、256バイトのRAM、及び最大256バイトのデータEEPROMを搭載しています。 設定可能な内蔵発振器は、出荷時に±1 %の精度で較正されています。

CPU速度: 最大20 MHz
35の命令
8レベルハードウェアスタック
8 MHz内蔵発振器 – 選択可能な周波数範囲: 8 MHz → 32 kHz
I/Oピン x 18
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)

12チャンネル10ビットA/Dコンバータ(ADC) – PIC16F677/685/687/689/690モデルのみ
2個のコンパレータ
8ビットタイマ – PIC16F631/677/687/689モデル x 1、PIC16F685/690モデル x 2
1個の16ビットタイマ
1つの拡張キャプチャ、コンペア、PWMモジュール – PIC16F685/690モデルのみ
同期シリアルポート(SSP) – PIC16F677/687/689/690モデルのみ
強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART) – PIC16F687/689/690モデルのみ
