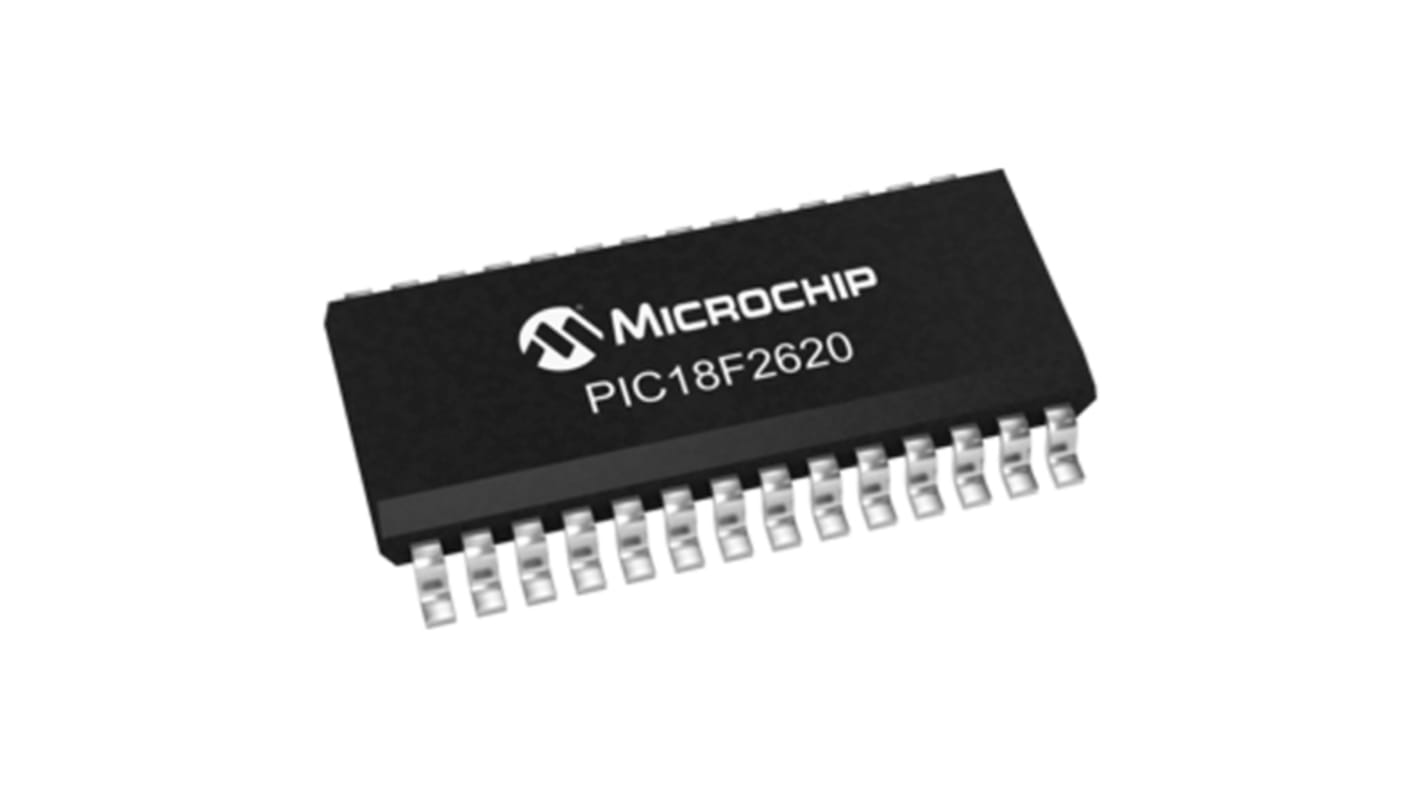

Microchip マイコン, PIC, 40MHz, 1.024 kB, 64 kB, フラッシュ, 28-Pin SOIC
- RS品番:
- 623-0746
- Distrelec 品番:
- 300-46-683
- メーカー型番:
- PIC18F2620-I/SO
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
1個小計：*
￥1,130.00
(税抜)
￥1,243.00
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 97 は海外在庫あり
- 30 は 2025年12月17日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 - 6 | ￥1,130 |
| 7 - 13 | ￥1,119 |
| 14 - 17 | ￥1,110 |
| 18 - 19 | ￥1,098 |
| 20 + | ￥1,088 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 623-0746
- Distrelec 品番:
- 300-46-683
- メーカー型番:
- PIC18F2620-I/SO
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC18F | |
| パッケージタイプ | SOIC | |
| 実装タイプ | 表面実装 | |
| ピン数 | 28 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 1.024 kB, 64 kB | |
| 最大周波数 | 40MHz | |
| RAMサイズ | 3.986 kB | |
| USBチャンネル | 0 | |
| PWMユニット数 | 2 | |
| SPIチャンネル数 | 1 | |
| UARTチャンネル数 | 0 | |
| 標準動作供給電圧 | 4.2 → 5.5 V | |
| USARTチャネルの数 | 1 | |
| I2Cチャンネル数 | 1 | |
| CANチャンネル数 | 0 | |
| 幅 | 7.5mm | |
| ADCユニット数 | 1 | |
| ADC数 | 10 x 10ビット | |
| PWM | 2 (CCP) | |
| インストラクションセットアーキテクチャ | RISC | |
| 長さ | 17.9mm | |
| 動作温度 Max | +85 °C | |
| 動作温度 Min | -40 °C | |
| LINチャネルの数 | 0 | |
| 高さ | 2.35mm | |
| 寸法 | 17.9 x 7.5 x 2.35mm | |
| イーサネットチャンネル数 | 0 | |
| プログラムメモリタイプ | フラッシュ | |
| PCIチャンネル数 | 0 | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC18F | ||
パッケージタイプ SOIC | ||
実装タイプ 表面実装 | ||
ピン数 28 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 1.024 kB, 64 kB | ||
最大周波数 40MHz | ||
RAMサイズ 3.986 kB | ||
USBチャンネル 0 | ||
PWMユニット数 2 | ||
SPIチャンネル数 1 | ||
UARTチャンネル数 0 | ||
標準動作供給電圧 4.2 → 5.5 V | ||
USARTチャネルの数 1 | ||
I2Cチャンネル数 1 | ||
CANチャンネル数 0 | ||
幅 7.5mm | ||
ADCユニット数 1 | ||
ADC数 10 x 10ビット | ||
PWM 2 (CCP) | ||
インストラクションセットアーキテクチャ RISC | ||
長さ 17.9mm | ||
動作温度 Max +85 °C | ||
動作温度 Min -40 °C | ||
LINチャネルの数 0 | ||
高さ 2.35mm | ||
寸法 17.9 x 7.5 x 2.35mm | ||
イーサネットチャンネル数 0 | ||
プログラムメモリタイプ フラッシュ | ||
PCIチャンネル数 0 | ||
PIC18F2525 / 2620 / 4525 / 4620 8 ビットマイクロコントローラ
MicrochipのPIC18Fマイクロコントローラは、Microchip製品の中で最も高性能な8ビットデバイスです。このシリーズは組み込み用途向けに包括的なペリフェラルシリーズの一部としてCAN、LIN、イーサネット機能を備えたタイプや、消費電力が重要な検討事項となる用途向けにXLP (超低消費電力)技術を採用したタイプがあります。
PIC18F2525 / 2620 / 4525 / 4620ファミリのマイクロコントローラは、Microchip製のPIC18アーキテクチャをベースにしており、31レベルのハードウェアスタックと75種の命令を備えています。 これらのMCUは、最大10 MIPSで動作し、最大64 KBのプログラムメモリ、3968 バイトのRAM、124 バイトのEEPROMを備えています。構成可能なRC発振器をオンボードに搭載しています。
マイクロコントローラ機能
40 MHz （最大）CPU速度: 最大40 MHz
75種の命令（拡張命令セットで最大83種の命令を有効化可能）
31レベルのハードウェアスタック
内部発振器 - 選択可能な周波数範囲: 8 MHz → 31 kHz
I/Oピン x 25 – PIC18F2525 / 2620モデル
I/Oピン x 36 – PIC18F4525 / 4620モデル
nanoWattテクノロジー
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
高 / 低電圧検出(HLVD)モジュール
インサーキットシリアルプログラミング(ICSP)
インサーキットデバッグ(ICD)
周辺機器
10ビットA/Dコンバータ（ADC）- PIC18F2525 / 2620 10チャンネル、PIC18F4525 / 4620 13チャンネル
キャプチャ / コンペア / PWMモジュール – PIC18F2525/2620 x 2、PIC18F4525 / 4620 x 1
拡張キャプチャ / コンペア / PWM モジュール - PIC18F4525 / 4620 のみ
コンパレータ x 2
8 ビットタイマ x 1
16ビットタイマ x 3
SPIとI2Cを備えたMaster Synchronous Serial Port(MSSP)モジュール 2. C
強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ（EUSART）
