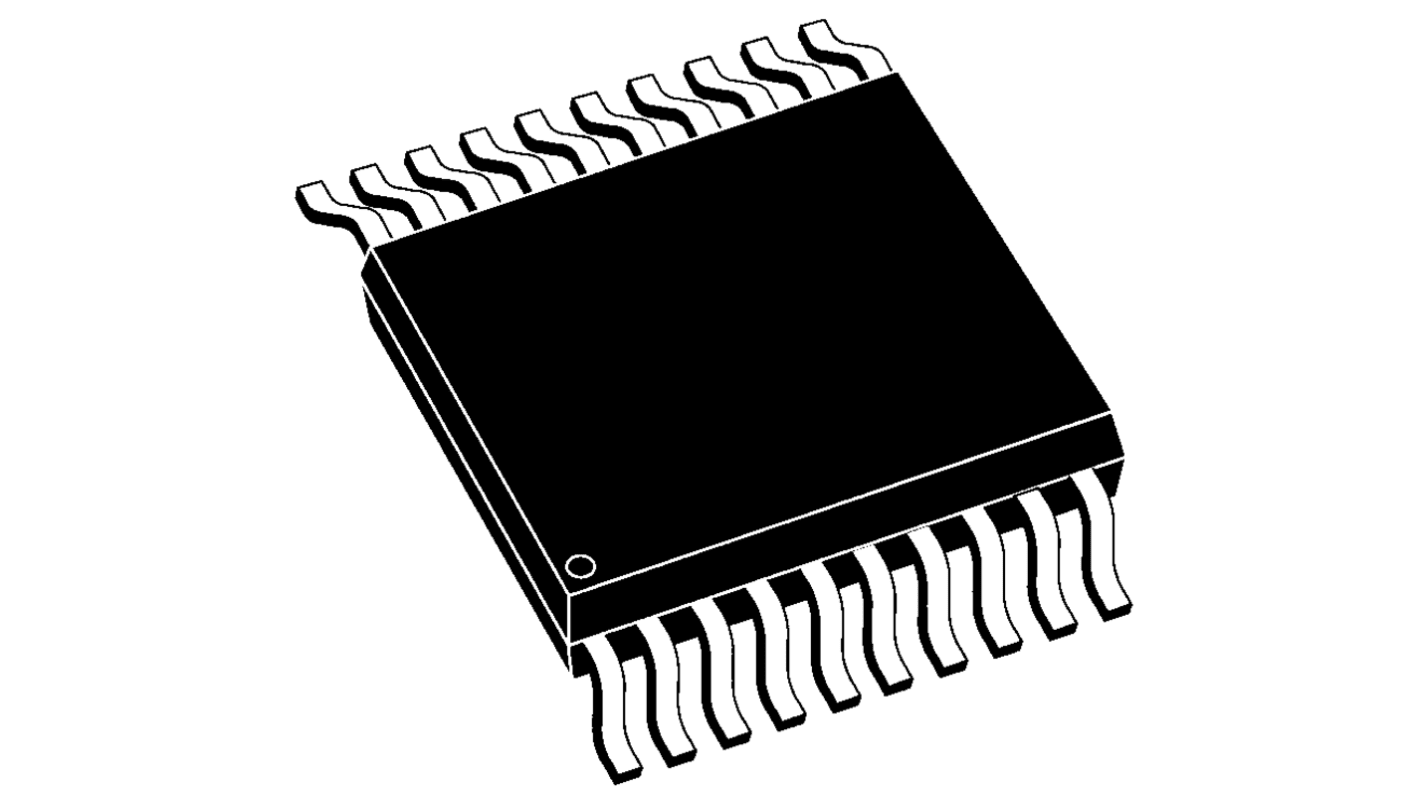

Microchip マイコン, 20-Pin SSOP PIC16LF88-I/SS

マイクロチップ製マイクロコントローラPIC16Fシリーズは、省スペース14ピンデバイスから多機能な64ピンデバイスまで、マイクロチップのPIC®アーキテクチャに多種類のピンとパッケージオプションを組み込む8ビットMCUです。 ベースライン、ミッドレンジと拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器との組み合わせが可能です。設計者の用途に応じて、フレキシブルに選択肢を提供します。

PIC16F87 / 88 ファミリのマイクロコントローラは、 8 段のハードウェアスタックと 35 個の命令を備えた Microchip のミッドレンジコアをベースにしています。これらの MCU は、最大 5 MIPS で動作し、 7 KB のプログラムメモリ、 368 バイトの RAM 、 256 バイトの EEPROM を備えています。構成可能な発振器をオンボードに搭載しています。

20 MHz （最大）CPU 速度
35種類の命令
8段のハードウェアスタック
出力レンジは8MHzから31MHzまで任意に選択可能
I/O ピン x 16
パワーオンリセット（ POR ）
ブラウンアウトリセット（ BOR ）
ウォッチドッグタイマ（ WDT ）
インサーキットシリアルプログラミング（ ICSP ）
インサーキット デバッグ(ICD)

1 チャンネル 10 ビット A/D コンバータ（ ADC ）– PIC16F88 モデルのみ
キャプチャ / コンペア / PWM （ CCP ）モジュール
8 ビットタイマ x 2
16 ビットタイマ x 1
SPIとI2Cを備えた同期式シリアルインターフェース（SSP）
アドレス指定可能ユニバーサル同期 / 非同期レシーバ / トランスミッタ（ AUSART ）
