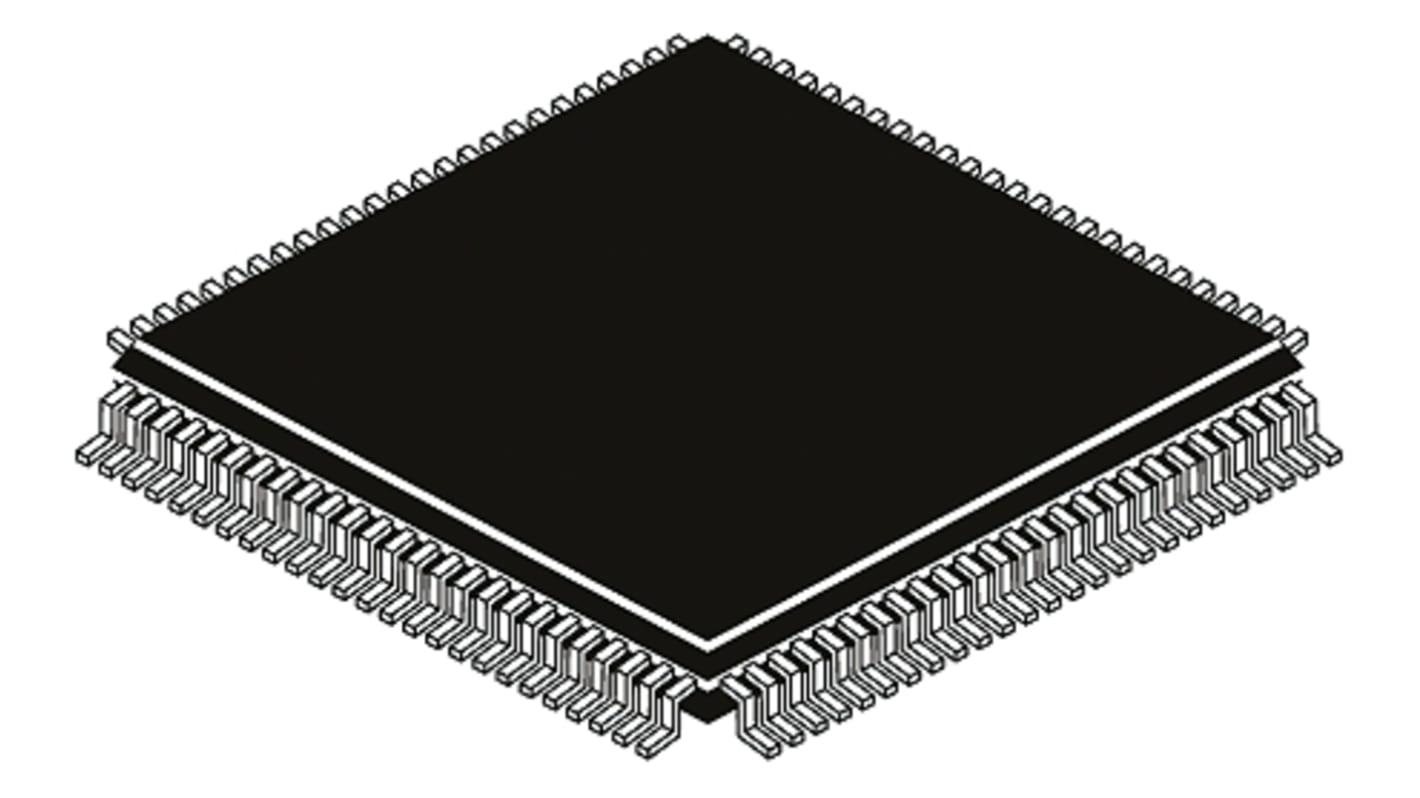

STMicroelectronics STM32F1シリーズ マイクロコントローラ, ARM Cortex M3, 36 MHz, 80 kB RAM, フラッシュ, 100ピン, LQFP
- RS品番:
- 810-7455
- メーカー型番:
- STM32F101VGT6
- メーカー/ブランド名:
- STMicroelectronics
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 810-7455
- メーカー型番:
- STM32F101VGT6
- メーカー/ブランド名:
- STMicroelectronics
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | STMicroelectronics | |
| シリーズ | STM32F1 | |
| プロダクトタイプ | マイクロコントローラ | |
| デバイスコア | ARM Cortex M3 | |
| 最大クロック周波数 | 36 MHz | |
| RAMサイズ | 80 kB | |
| プログラムメモリタイプ | フラッシュ | |
| ピン数 | 100 | |
| パッケージ型式 | LQFP | |
| ADC数 | 16 x 12 Bit | |
| データバス幅 | 32 bit | |
| 高さ | 1.45 mm | |
| インストラクションセットアーキテクチャ | RISC | |
| 長さ | 14.2 mm | |
| 動作温度 (Max) | 85 °C | |
| 動作温度 (Min) | -40 °C | |
| 取付タイプ | 表面 | |
| タイマー数 | 15 | |
| プログラムメモリサイズ | 1 MB | |
| 幅 | 14.2 mm | |
| すべて選択 | ||
|---|---|---|
ブランド STMicroelectronics | ||
シリーズ STM32F1 | ||
プロダクトタイプ マイクロコントローラ | ||
デバイスコア ARM Cortex M3 | ||
最大クロック周波数 36 MHz | ||
RAMサイズ 80 kB | ||
プログラムメモリタイプ フラッシュ | ||
ピン数 100 | ||
パッケージ型式 LQFP | ||
ADC数 16 x 12 Bit | ||
データバス幅 32 bit | ||
高さ 1.45 mm | ||
インストラクションセットアーキテクチャ RISC | ||
長さ 14.2 mm | ||
動作温度 (Max) 85 °C | ||
動作温度 (Min) -40 °C | ||
取付タイプ 表面 | ||
タイマー数 15 | ||
プログラムメモリサイズ 1 MB | ||
幅 14.2 mm | ||
STM32F101 Series Microcontrollers, STMicroelectronics
STMicroelectronics STM32F101 is based on the ARM Cortex™ M3 Microcontroller and contains a 36 MHz CPU with up to 80 KB SRAM and up to 1 MB of Flash. The STM32 ARM Cortex-M3 32 bit Flash low density family MCU produce low power, low voltage and combine strong performance with real time capabilities.
The STM32F1 families Advanced architecture integrate with the STM32 platform allowing the design of low power applications. The ARM Cortex™-M3 core processor with embedded Flash and SRAM is compatible with all ARM tools and software.
ST’s ARM/RISC 32-bit processor with 16 bit timers, 12 bit ADC, 12 bit DAC and comm interfaces (I2C, SPI, and USART.) Ideal in handheld equipment; PC and gaming peripherals; alarm systems; PLCs and industrial applications as well as application control and user interfaces.
Temperature range: -40 to +85 °C
Low voltage: 2 V to 3.6 V
STM32F1 Series 32-Bit ARM® Cortex®-M3 Microcontrollers, STMicroelectronics
The STM32 family of 32-bit Flash Microcontrollers is based on the breakthrough ARM Cortex™-M3 core - a core specifically developed for embedded applications. The STM32 family benefits from the Cortex™-M3 architectural enhancements including the Thumb-2 instruction set to deliver improved performance with better code density, significantly Faster response to interrupts, all combined with industry leading power consumption.
Benefits
• Excellent real-time behaviour
• Oustanding power efficiency
• Superior and innovative peripherals
• Maximum integration
• Cross family pin-to-pin, peripheral and software compatibility
