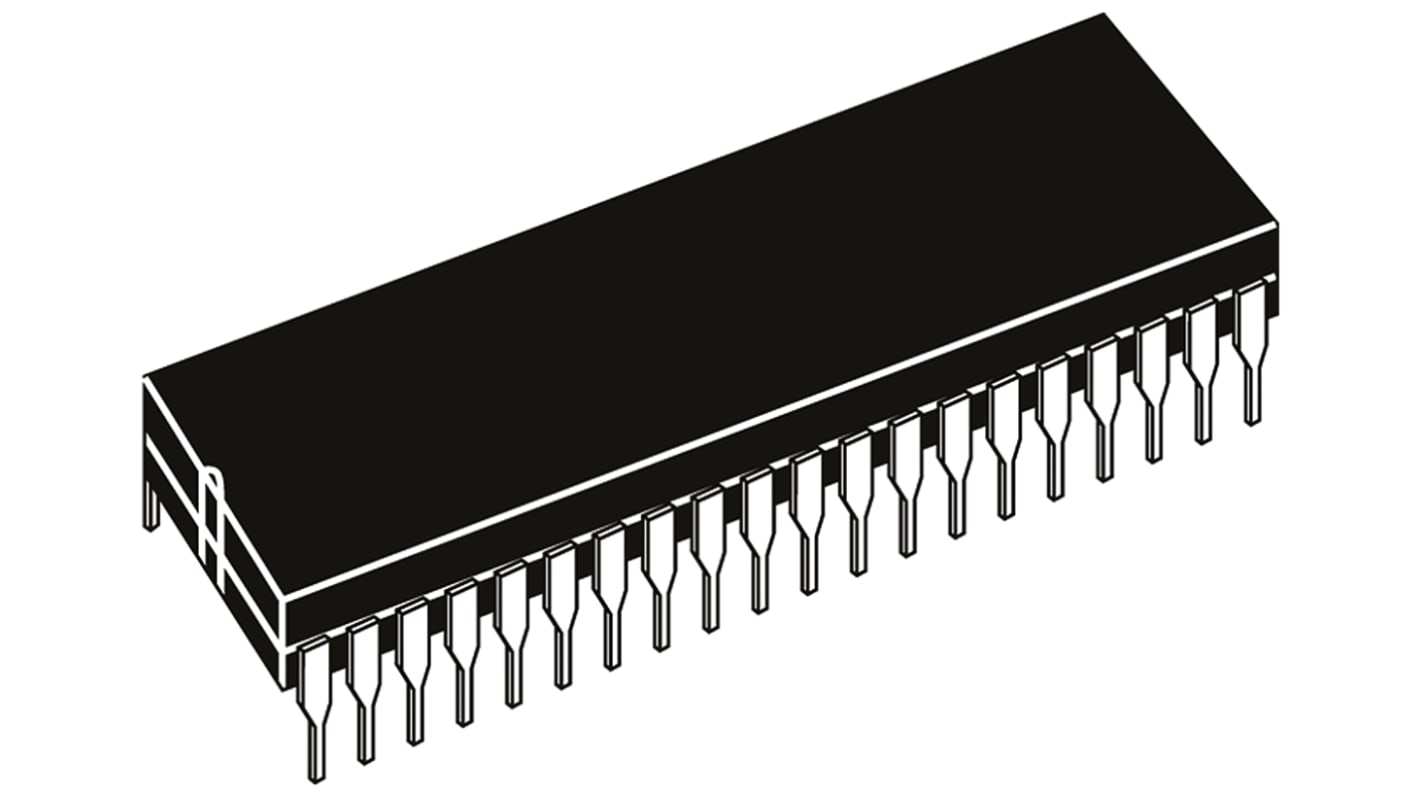

Microchip マイコン, 40-Pin PDIP PIC16F877-04I/P

マイクロチップ製マイクロコントローラPIC16Fシリーズは、省スペース14ピンデバイスから多機能な64ピンデバイスまで、マイクロチップのPIC®アーキテクチャに多種類のピンとパッケージオプションを組み込んだ8ビットMCUです。ベースライン、ミッドレンジと拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器との組み合わせが可能です。設計者の用途に応じて、フレキシブルに選択肢を提供します。

PIC16F87 / 88 ファミリのマイクロコントローラは、 8 レベルのハードウェアスタックと 35 個の命令を備えた Microchip のミッドレンジコアをベースにしています。これらの MCU は、最大 5 MIPS で動作し、 3.5KB のプログラムメモリ、 128 バイトの RAM 、64バイトの EEPROM を備えています。

20 MHz （最大）CPU 速度
35種類の命令
8 レベルのハードウェアスタック
I/O ピン x 22 – PIC16F873 / 876
I/O ピン x 33 – PIC16F874 / 877
パワーオンリセット（ POR ）
ブラウンアウトリセット（ BOR ）
パワーアップタイマ（ PWRT ）
オシレータスタートアップタイマ（ OST ）
ウォッチドッグタイマ（ WDT ）
インサーキットシリアルプログラミング（ ICSP ）
インサーキットデバッグ(ICD)

10 ビット A/D コンバータ（ ADC ） - PIC16F873 / 876 5 チャンネル、 PIC16F874 / 877 8 チャンネル
キャプチャ / コンペア / PWM （ CCP ）モジュール x 2
8 ビットタイマ x 2
16 ビットタイマ x 1
SPIとI2Cを備えた同期式シリアルインターフェース（SSP）
ユニバーサル同期 / 非同期レシーバ / トランスミッタ（ USART ）
パラレルスレーブポート（ PSP ）– PIC16F874/877 モデルのみ
