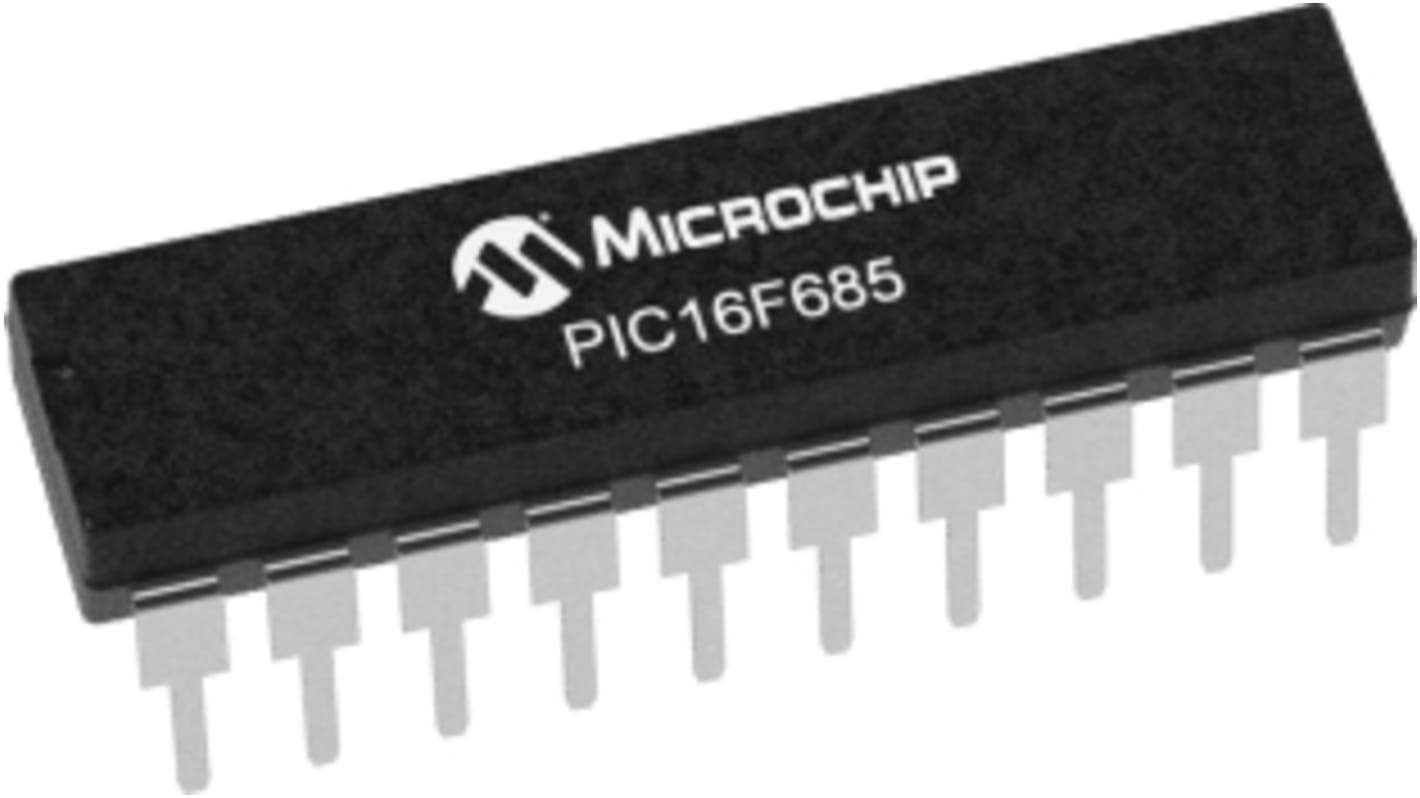

Microchip マイクロコントローラ 8 bit, PIC, 40 MHz, 7kB, フラッシュ, 20-Pin PDIP

マイクロコントローラ・マイコン の一覧へ
ボリュームディスカウント対象商品

1 本(1本22個入り) 小計：*

￥8,331.004

(税抜)

￥9,164.10

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 2,662 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1チューブあたりの価格*
22 - 88￥378.682￥8,331
110 - 198￥377.773￥8,311
220 - 528￥375.909￥8,270
550 - 1078￥374.909￥8,248
1100 +￥373.091￥8,208

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
876-6767
メーカー型番:
PIC16F685-I/P
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

プロダクトタイプ

マイクロコントローラ

シリーズ

PIC16F685

パッケージ型式

PDIP 　

取付タイプ

スルーホール

ピン数

20

デバイスコア

PIC

データバス幅

8bit

プログラムメモリサイズ

7kB

最大クロック周波数

40MHz

RAMサイズ

256bit

最大電源電圧

5.5V

最大拡張メモリサイズ

8bit

動作温度 Min

-40°C

アナログコンパレータ

2

プログラムI/Os数

25

最大許容損失Pd

800mW

動作温度 Max

85°C

幅

7.11 mm

長さ

26.92mm

規格 / 承認

No

高さ

4.95mm

最小電源電圧

2V

プログラムメモリタイプ

フラッシュ

自動車規格

なし

ADC数

12 x 10 Bit

タイマー数

3

インストラクションセットアーキテクチャ

RISC

PIC16F631/677/685/687/689/690 8ビットフラッシュマイクロコントローラ


Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。

PIC16F631/677/685/687/689/690ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えたMicrochipのミッドレンジコアをベースにしています。 これらのMCUは、最高5 MIPSの性能を発揮し、最大7 KBのプログラムメモリ、256バイトのRAM、及び最大256バイトのデータEEPROMを搭載しています。 設定可能な内蔵発振器は、出荷時に±1 %の精度で較正されています。

マイクロコントローラの機能


CPU速度: 最大20 MHz

35の命令

8レベルハードウェアスタック

8 MHz内蔵発振器 – 選択可能な周波数範囲: 8 MHz → 32 kHz

I/Oピン x 18

パワーオンリセット(POR)

パワーアップタイマ(PWRT)

オシレータスタートアップタイマ(OST)

ブラウンアウトリセット(BOR)

ウォッチドッグタイマ(WDT)

In-Circuitシリアルプログラミング(ICSP)

周辺機器


12チャンネル10ビットA/Dコンバータ(ADC) – PIC16F677/685/687/689/690モデルのみ

2個のコンパレータ

8ビットタイマ – PIC16F631/677/687/689モデル x 1、PIC16F685/690モデル x 2

1個の16ビットタイマ

1つの拡張キャプチャ、コンペア、PWMモジュール – PIC16F685/690モデルのみ

同期シリアルポート(SSP) – PIC16F677/687/689/690モデルのみ

強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART) – PIC16F687/689/690モデルのみ
