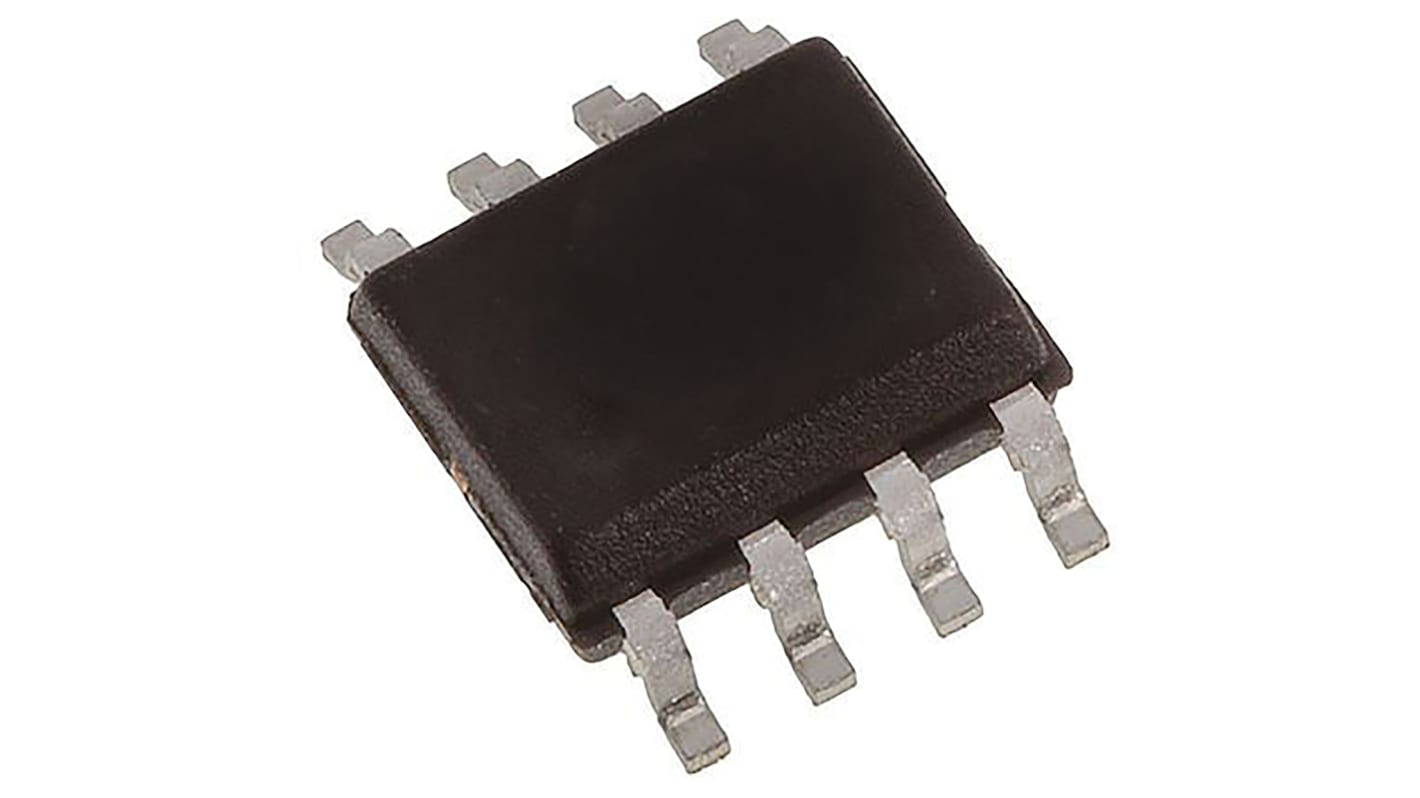

Microchip マイコン, 8-Pin SOIC PIC12F519-I/SN

MicrochipのPIC12マイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 当初はワンタイムプログラマブル(OTP)部品として発売されたこのデバイスシリーズは、継続的な拡張により、特別な機能やさらなる改善が加えられています。

PIC12F519ファミリのマイクロコントローラは、2レベルのハードウェアスタックと33個の命令を備えた、Microchipのベースラインコアをベースにしています。 このMCUは、最大2 MIPSで動作し、1.5 KBのプログラムメモリ、及び41バイトSRAMと64バイトフラッシュから成るデータメモリを備えています。 精度±1 %の構成可能なRC発振器をオンボードに搭載しています。

33の命令
2レベルハードウェアスタック
8 MHz内蔵発振器 – 選択可能な出力: 8 MHzと4 MHz
I/Oピン x 6
8ビットタイマ
インサーキットシリアルプログラミング(ICSP)

Microchip PIC12F、8ビットPIC®マイクロコントローラ

MicrochipのPIC12Fマイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 このデバイスシリーズは当初OTP (One Time Programmable)部品として発売され、その後Microchipがさらに機能を追加して仕様を改善し、より優れた機能の製品を提供し続けています。 PIC12Fが成功した要因は、8ピンパッケージ内で6つのI/Oを実現した内部RC発振器にありました。 このRC発振器の後続バージョンは、31 KHz ～ 32 MHzの間で構成できます。
