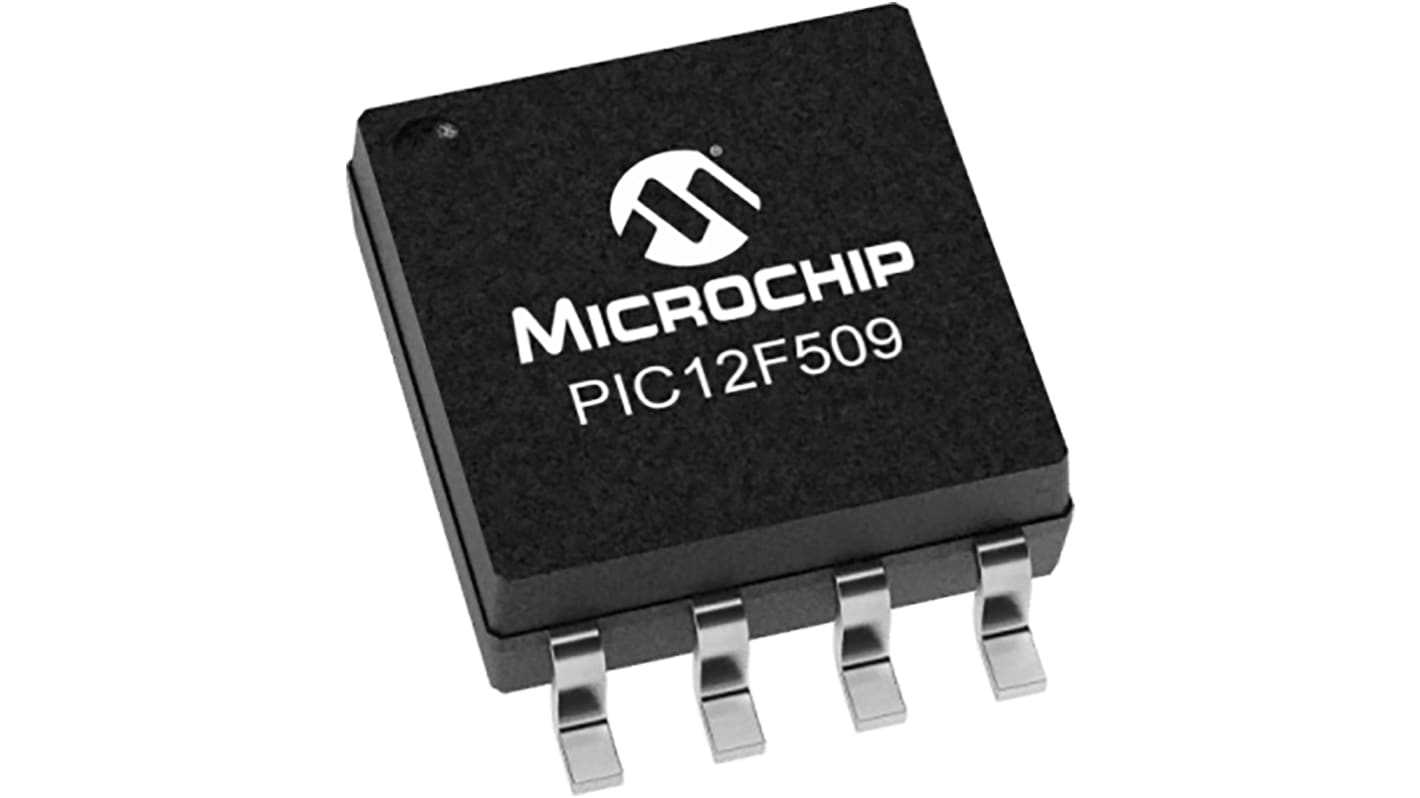

Microchip マイコン, PIC, 20MHz, 1.5 kB, フラッシュ, 8-Pin SOIC

マイクロコントローラ・マイコン の一覧へ
ボリュームディスカウント対象商品

1 袋(1袋20個入り) 小計：*

￥2,993.00

(税抜)

￥3,292.40

(税込)

Add to Basket
数量を選択または入力
一時的に在庫切れ
  • 本日発注の場合は 2026年1月26日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
20 - 20￥149.65￥2,993
40 - 80￥146.05￥2,921
100 +￥142.60￥2,852

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

梱包形態
RS品番:
177-3366
メーカー型番:
PIC12F509T-I/SN
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

ファミリー名

PIC12F

パッケージタイプ

SOIC

実装タイプ

表面実装

ピン数

8

デバイスコア

PIC

データバス幅

8bit

プログラムメモリサイズ

1.5 kB

最大周波数

20MHz

RAMサイズ

41 B

USBチャンネル

0

PWMユニット数

0

SPIチャンネル数

0

UARTチャンネル数

0

CANチャンネル数

0

USARTチャネルの数

0

標準動作供給電圧

5.5 (最大) V

I2Cチャンネル数

0

ADCユニット数

0

長さ

4.9mm

ADC数

0

最大イーサネットチャンネル数

0

インストラクションセットアーキテクチャ

RISC

動作温度 Min

-40 °C

動作温度 Max

+85 °C

幅

3.9mm

寸法

4.9 x 3.9 x 1.5mm

LINチャネルの数

0

PWM

0

プログラムメモリタイプ

フラッシュ

PCIチャンネル数

0

イーサネットチャンネル数

0

高さ

1.5mm

Microchip TechnologyのPIC12F508/509/16F505デバイスは、低コスト、高性能、8ビットで、完全に静的なフラッシュベースのCMOSマイクロコントローラです。シングルワード / シングルサイクル命令が33個しかないRISCアーキテクチャを採用しています。2サイクルのプログラム分岐以外のすべての命令がシングルサイクル(200 μs)で実行します。PIC12F508 / 509 / 16F505は、同じ価格帯の競合製品よりもはるかに高い性能を発揮します。

精密4 MHz内蔵発振器
ベースラインコア(命令数: 33、スタックレベル: 2)
2サイクルのプログラム分岐を除くすべてのシングルサイクル命令
12ビット幅の命令
8ビット幅のデータパス
I/Oソース / シンク電流: 25 mA
低電力スリープ電流(100 nA)
8ビットタイマ x 1 (TMR0)
ウォッチドッグタイマ(WDT)
ICSP™ (Integrated In Circuit Serial Programming™)機能
インサーキットデバッグをサポート
プログラマブルコード保護

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
