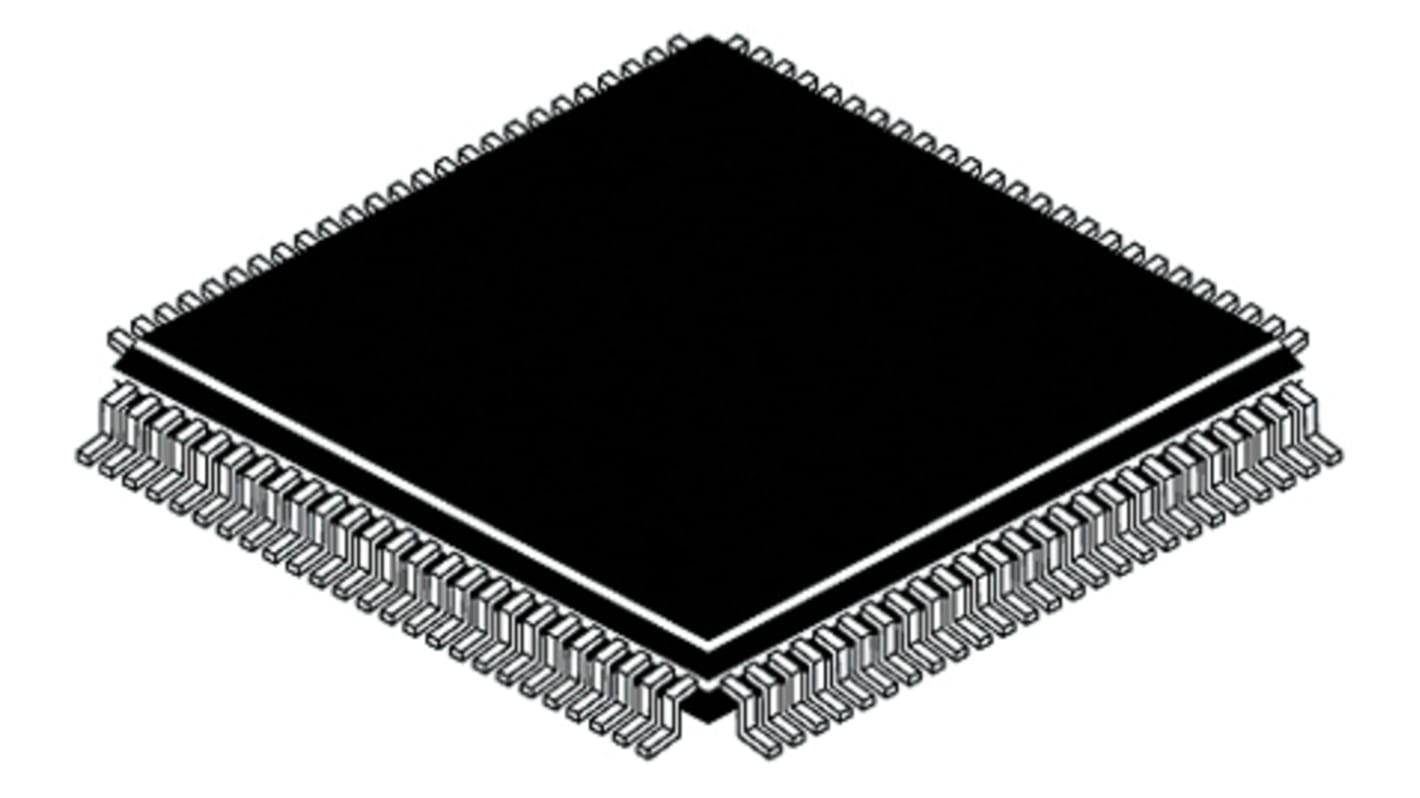

Bridgetek Embedded Microcontroller マイコン, FT32, 100MHz, 256 kB, フラッシュ, シャドウ, 100-Pin LQFP

マイクロコントローラ・マイコン の一覧へ
取扱終了
在庫限りでお取扱いは終了致します。
梱包形態
RS品番:
901-5010
メーカー型番:
FT902L-T
メーカー/ブランド名:
Bridgetek
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Bridgetek

ファミリー名

Embedded Microcontroller

パッケージタイプ

LQFP

実装タイプ

表面実装

ピン数

100

デバイスコア

FT32

データバス幅

32bit

プログラムメモリサイズ

256 kB

最大周波数

100MHz

RAMサイズ

64 kB、256 kB

USBチャンネル

ホストt x 1, ペリフェラルコントローラ x 1

PWMユニット数

1

標準動作供給電圧

3.3 V

寸法

14 x 14 x 1.45mm

幅

14mm

データレート

1Mbps

高さ

1.45mm

プログラムメモリタイプ

フラッシュ, シャドウ

長さ

14mm

ADCユニット数

1

動作温度 Max

+85 °C

動作温度 Min

-40 °C

インストラクションセットアーキテクチャ

RISC

最大イーサネットチャンネル数

1

ADC数

1 (7 x 10ビット)

PWM

1 (7 x 8 / 16ビット)

COO（原産国）:
TW

FT900 / 901 / 902 / 903 32ビットマイクロコントローラ


FT90xシリーズの32ビットRISCコアマイクロコントローラは広範な接続オプションを備えているため、高度な技術を「橋渡しする」用途に最適です。 プログラムはゼロウェイト状態RAMで実行され、100 MHzクロックで310 DMIPSの性能を発揮します。 電源投入時に、プログラムコードは不揮発性フラッシュメモリからシャドウRAMメモリに自動的に転送されます。そのRAMでプログラムが実行され、3.1 DMIPS/MHzの性能が実現されます。

100 MHz 32ビットRISCアーキテクチャ(性能: 3.1 DMIPS/MHz)
256 KBフラッシュ + 256 KBシャドウRAMメモリ
64 KBデータSRAM
32.768 kHz RTCクロックサポート
ユーザータイマ x 4
8ビットパラレルカメラインターフェイス
USB2.0 Hi-Speed (480 Mbps)デバイスコントローラ(バッテリ充電検知(BCD)機能を搭載)
USB2.0高速(480 Mbps) EHCIホストコントローラ(BCDエミュレーション機能を搭載)
10/100Base-TXイーサネットMAC、及びMIIインターフェイス(IEEE 802.3 / 802.3u準拠) (FT900 / 901のみ)
CAN 2.0コントローラ x 2 (最大1 Mbit/sのデータ転送速度) (FT900 / 902のみ)
I²Sマスタ / スレーブインターフェイス(24.57 / 22.57 MHz)
SPIスレーブ x 2で、25 MHzクロックのシングルデータ転送に対応
SPIマスタで、最大25 MHzクロックのシングル / デュアル / クワッドモードのデータ転送に対応
UARTインターフェイスは、フルUART x 1又は基本UART x 2 (TX / RX / CTS / RTS)として構成可能
I²Cバスインターフェイス x 2は、マスタ又はスレーブとして構成可能(最大3.4 Mbps)
PWMチャンネル出力 x 7 (PCM 8 / 16ビットステレオオーディオ出力に対応)
アナログ入力チャンネル x 7 (10ビットADC @ 960 KSPSに接続)
10ビットDAC x 2 @ 1 MSPS
SD V3.0ホストコントローラは最大25 MHz SDクロックに対応、ソフトウェアはSD/SDHC/SDXC形式のSDカードに対応
USB DFUブートローダ
電源: +3.0 → +3.6 V dc
動作温度範囲: -40 → +85 °C

RS製品コード
901-5001 FT900L LQFP100
901-5004 FT900Q QFN100
901-5008 FT901L LQFP100
901-5017 FT901Q QFN100
901-5010 FT902L LQFP100
901-5014 FT902Q QFN100
901-5023 FT903L LQFP100
901-5026 FT903Q QFN100
