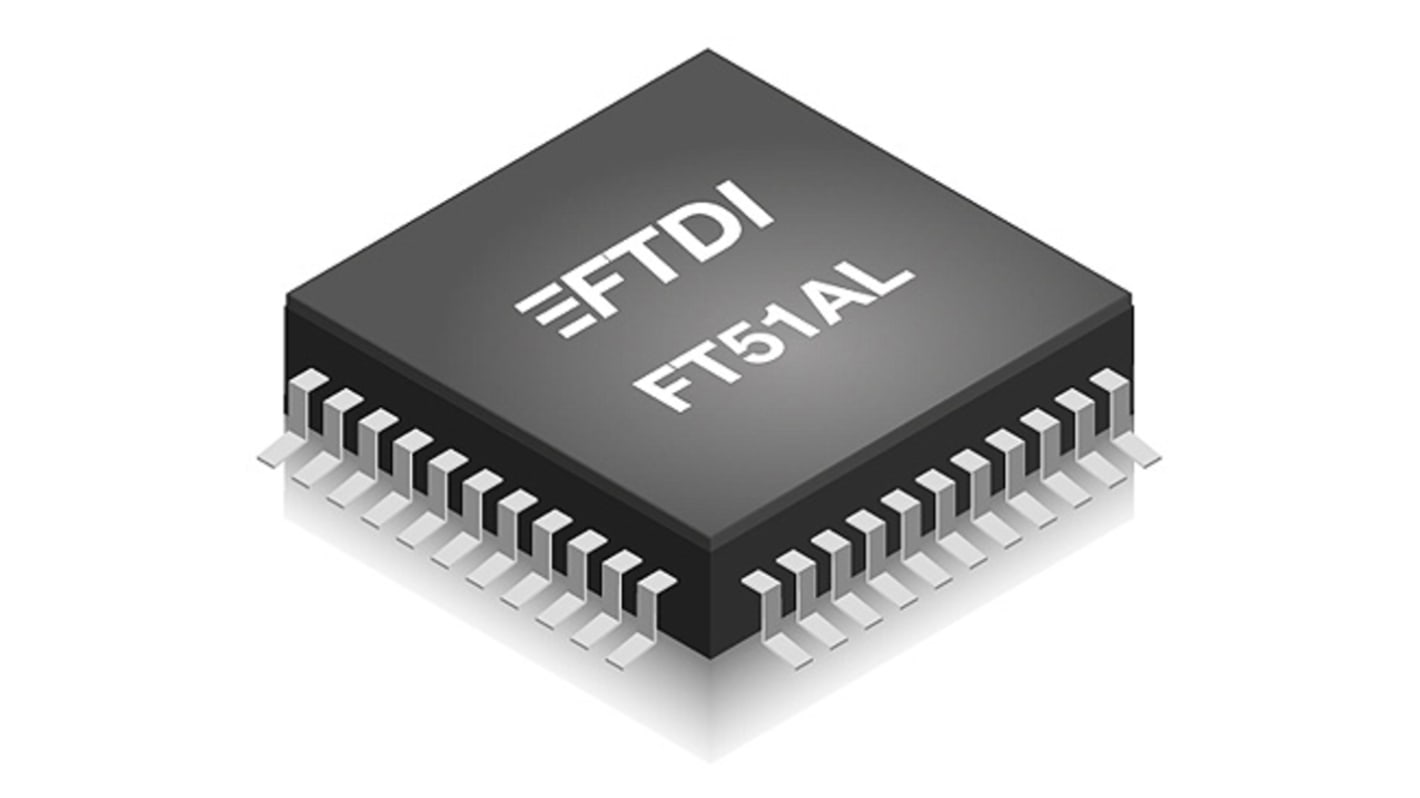

Bridgetek マイコン FT51A, 44-Pin LQFP FT51AL-T

FT51デバイスは、USBその他の各種通信インターフェイスのセットを備えた、8ビット8051互換のマイクロコントローラです。

シングルクロックサイクル命令速度の48 MHz 8051互換プロセッサコア
16 KB MTPプログラム + 16 KBシャドウRAMメモリ
8 KBデータSRAM
複数のFT51デバイスをカスケード接続できるUSB 2.0 Full Speedハブコントローラ
FT12シリーズと互換性のあるUSB 2.0 Full Speedデバイスコントローラ
2つの1 KB USBエンドポイントバッファで最大8つの双方向エンドポイントをサポート
USBアイソクロナスエンドポイントの最大パケットサイズは504バイト、制御 / バルク / 割り込みエンドポイントの最大パケットサイズは64バイト
すべてのエンドポイントがダブルバッファスキームに対応: データ転送スループットの向上
I²C HSマスタ / スレーブインターフェイス
SPIマスタ / スレーブインターフェイス
60 kbps UARTインターフェイス
3 Mbps UARTインターフェイス
DMA操作をサポート
シンプルなFIFOインターフェイスを備える245 FIFOモジュール
16ビットタイマ x 4、32ビットウォッチドッグ
タイマ
最大16本のGPIO
最大16チャンネルの8ビットADC
PWMコントローラ
USBバッテリ充電器検出
オンチップデバッガ
電源: +4.0 → +5.5 V dc
動作温度範囲: -40 → +85 °C

RS製品コード
917-0704: FT51AQ QFN48、GPIO x 16、AIO x16
917-0707: FT51AL LQFP44、GPIO x 15、AIO x16
917-0701: FT51BQ QFN32、GPIO x 16、AIO x8
917-0710: FT51CS SSOP28、GPIO x 16、AIO x8
