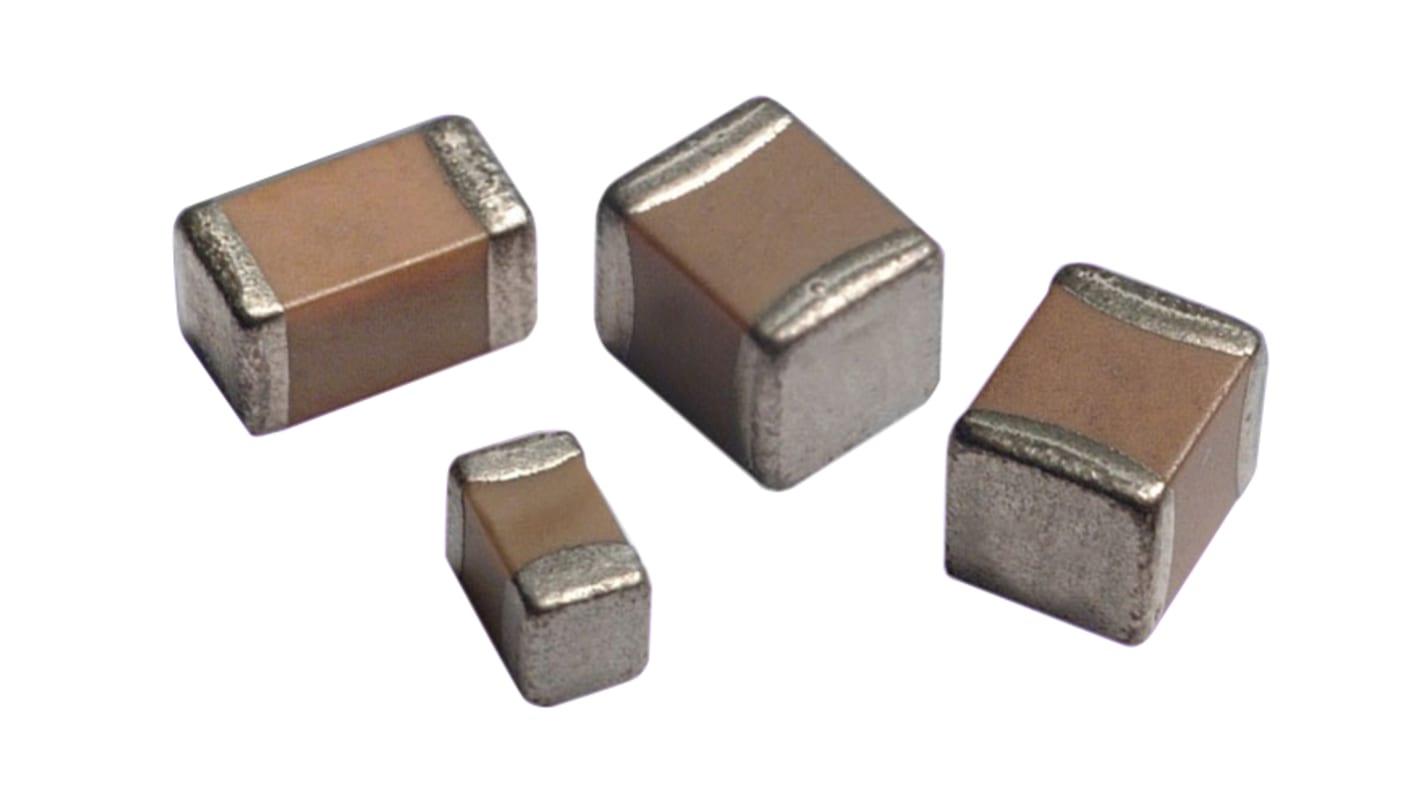

KYOCERA AVX MLCC 47pF 500V dc 1206 (3216M) 12067A470JAT2A

X7R配合物は「温度安定化」セラミックと呼ばれ、EIAクラスII材質に分類されます。COG (NPO)は最も一般的な「温度補償」のEIAクラスIセラミック材質です。

積層セラミックコンデンサの温度変動は-55 → +125 °Cで±15 %以内に収まります。
コンデンサの変動は非線形性
AVX高電圧チップには高級、低漏洩、小型の利点があります。この製品の用途には、高周波電源コンバータのスナバー、SMPS及び高電圧カップリング / DCブロッキングにおけるリゾネータがあります。
これらの高電圧チップ設計は、高周波で低ESRを発揮します。

セラミックコンデンサは低寄生容量と優れたEMIフィルタリング機能を発揮します。多層構成の場合は、高静電容量値を示し、幅広い温度範囲に渡ってさまざまな定格電圧の製品が用意されています。MLCCチップ、リード付きコンデンサ、積層コンデンサ、ユニークな形状のコンデンサなど、複数のスタイルが用意されています。

C0G (NP0)の配合物には、劣化特性が見られません

C0G (NP0)は、「温度補償」、EIAクラスIセラミック材質の最も一般的な配合物です。最新のC0G (NP0)配合物には、ネオジム、サマリウム、その他の希土類酸化物が含まれています。C0G (NP0)セラミックは、最も安定したコンデンサ誘電体の1つです。温度による容量変動は0 ±30 ppm/°Cで、-55 → +125 °Cの範囲では±0.3 %未満です。C0G (NP0)セラミックコンデンサの静電容量ドリフトとヒステリシスは±0.05 %未満で、フィルムコンデンサの±2 %と比べると無視できます。C0G (NP0)の場合、製品寿命中の静電容量の標準的な変化は±0.1 %未満で、一般的な誘電体の1/5となっています。

ブランド・メーカー：京セラ / Kyocera

1206シリーズ

C0G (NP0)は最も一般的な「温度補償」配合物、EIAクラスIセラミック材質です
X7R配合物は「温度安定化」セラミックと呼ばれ、EIAクラスII材質に分類されます
Y5V配合物は限られた温度範囲の汎用用途に対応し、EIAクラスII材質です。これらの特性により、Y5Vはデカップリング用途に最適です
