TDK 積層セラミックコンデンサ(MLCC) 22nF 630V dc 1206 (3216M) CGA5H1X7T2J223K115AC
- RS品番:
- 179-4976
- メーカー型番:
- CGA5H1X7T2J223K115AC
- メーカー/ブランド名:
- TDK
一時的な在庫切れ - 2025/07/15に入荷し、その後4営業日でお届け予定
単価： 購入単位は2000 個
￥26.154
(税抜)
￥28.769
(税込)
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 2000 - 8000 | ￥26.154 | ￥52,308.00 |
| 10000 - 18000 | ￥25.374 | ￥50,748.00 |
| 20000 - 48000 | ￥24.411 | ￥48,822.00 |
| 50000 - 98000 | ￥23.539 | ￥47,078.00 |
| 100000 + | ￥22.667 | ￥45,334.00 |
* 購入単位ごとの価格
- RS品番:
- 179-4976
- メーカー型番:
- CGA5H1X7T2J223K115AC
- メーカー/ブランド名:
- TDK
データシート
その他
- COO（原産国）:
- JP
詳細情報
特長
定格電圧: 100 → 630 V、静電容量範囲: 最大15 μF
多層の薄いセラミック誘電体の使用を可能にする精密技術によって、高容量を実現しています。
低残留インダクタンスにより、優れた周波数特性を実現
優れたDCバイアス特性
幅広い定格電圧のラインアップにより、ニーズに適したタイプを選択可能
用途
HEVやEVのインバータ又はDC-DCコンバータのデカップリング / 平滑化 / スナバー回路での用途
電圧サージやコネクタのノイズに対するカウンタ測定
定格電圧: 100 → 630 V、静電容量範囲: 最大15 μF
多層の薄いセラミック誘電体の使用を可能にする精密技術によって、高容量を実現しています。
低残留インダクタンスにより、優れた周波数特性を実現
優れたDCバイアス特性
幅広い定格電圧のラインアップにより、ニーズに適したタイプを選択可能
用途
HEVやEVのインバータ又はDC-DCコンバータのデカップリング / 平滑化 / スナバー回路での用途
電圧サージやコネクタのノイズに対するカウンタ測定
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
|---|---|
| 静電容量 | 22nF |
| 電圧 | 630V dc |
| パッケージ/ケース | 1206 (3216M) |
| 実装タイプ | 表面実装 |
| 温度特性 | X7T |
| 許容差 | ±10% |

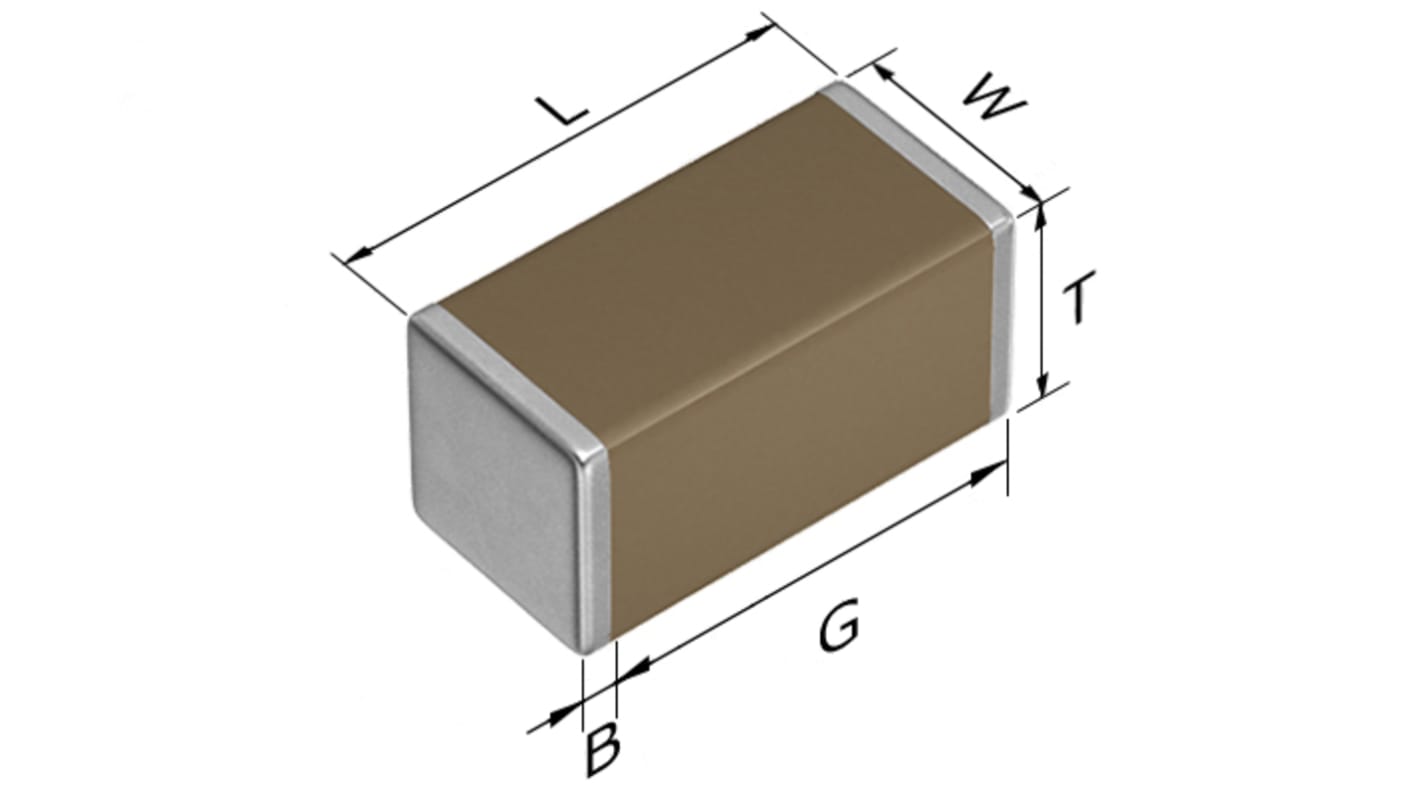

| 寸法 | 3.2 x 1.6 x 1.15mm |
| 自動車規格 | AEC-Q200 |
| 長さ | 3.2mm |
| 奥行き | 1.6mm |
| 高さ | 1.15mm |
| シリーズ | CGA |
| 動作温度 Max | +125°C |
| 動作温度 Min | -55°C |
| 抑制クラス | Class 2 |
