TDK 22 nF 250V dc C0G ±5 % 1206 - 積層セラミックコンデンサ
- RS品番:
- 179-5003
- メーカー型番:
- CGA5L3C0G2E223J160AA
- メーカー/ブランド名:
- TDK
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 179-5003
- メーカー型番:
- CGA5L3C0G2E223J160AA
- メーカー/ブランド名:
- TDK
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | TDK | |
| 容量 | 22nF | |
| プロダクトタイプ | 積層セラミックコンデンサ | |
| 電圧 | 250V dc | |
| パッケージ/ケース | 1206 | |
| 取付タイプ | 表面 | |
| パッキング | テープ及びリール | |
| 誘電体 | C0G | |
| 公差 | ±5 % | |
| 自動車規格 | AEC-Q200 | |
| 実装タイプ | 表面実装 | |
| 動作温度 Min | -55°C | |
| シリーズ | CGA | |
| 規格 / 承認 | No | |

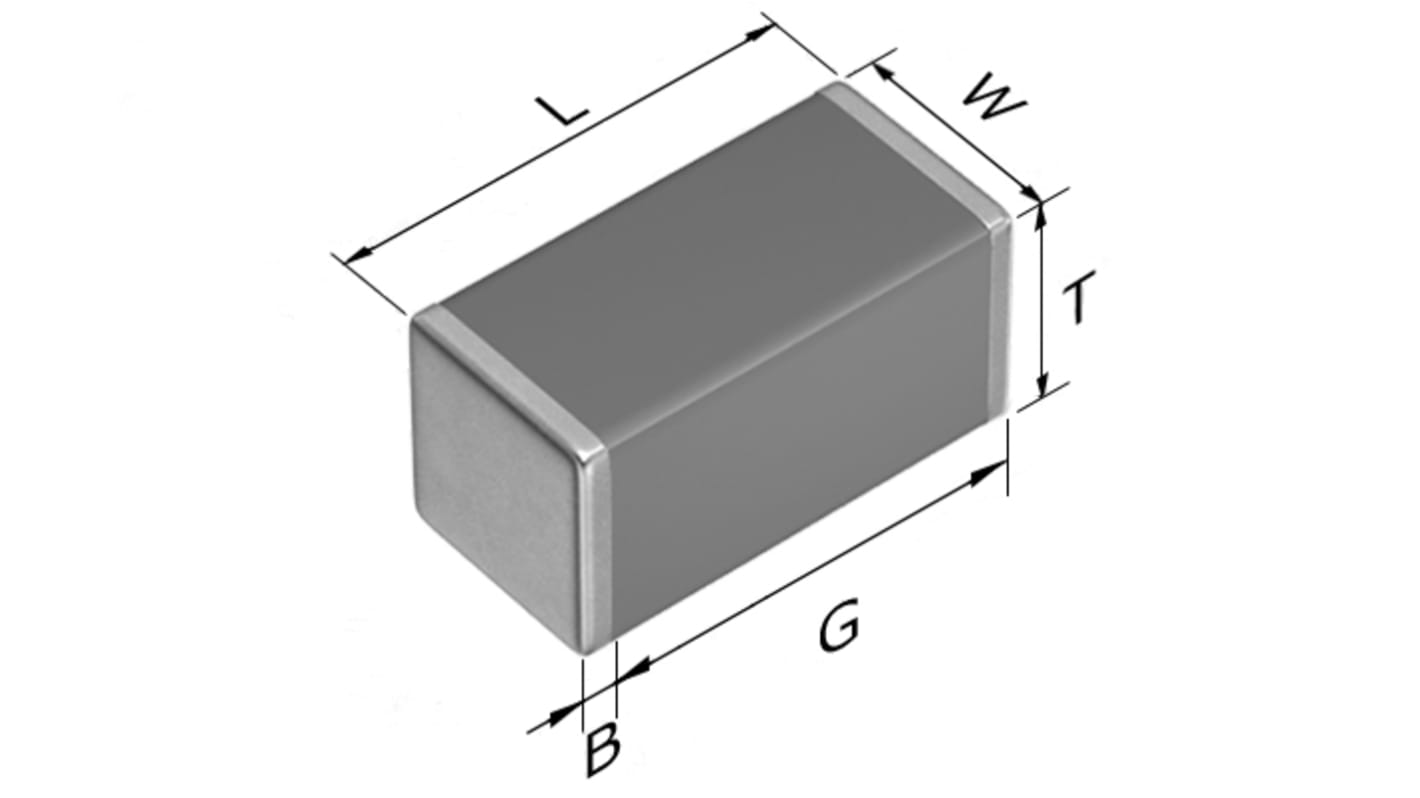

| 幅 | 1.6mm | |
| 高さ | 1.6mm | |
| 長さ | 3.2mm | |
| 動作温度 Max | 125°C | |
| 抑制クラス | クラスI | |
| すべて選択 | ||
|---|---|---|
ブランド TDK | ||
容量 22nF | ||
プロダクトタイプ 積層セラミックコンデンサ | ||
電圧 250V dc | ||
パッケージ/ケース 1206 | ||
取付タイプ 表面 | ||
パッキング テープ及びリール | ||
誘電体 C0G | ||
公差 ±5 % | ||
自動車規格 AEC-Q200 | ||
実装タイプ 表面実装 | ||
動作温度 Min -55°C | ||
シリーズ CGA | ||
規格 / 承認 No | ||
幅 1.6mm | ||
高さ 1.6mm | ||
長さ 3.2mm | ||
動作温度 Max 125°C | ||
抑制クラス クラスI | ||
- COO（原産国）:
- JP
特長
定格電圧: 100 → 630 V、静電容量範囲: 最大15 μF
多層の薄いセラミック誘電体の使用を可能にする精密技術によって、高容量を実現しています。
低残留インダクタンスにより、優れた周波数特性を実現
優れたDCバイアス特性
幅広い定格電圧のラインアップにより、ニーズに適したタイプを選択可能
用途
HEVやEVのインバータ又はDC-DCコンバータのデカップリング / 平滑化 / スナバー回路での用途
電圧サージやコネクタのノイズに対するカウンタ測定
