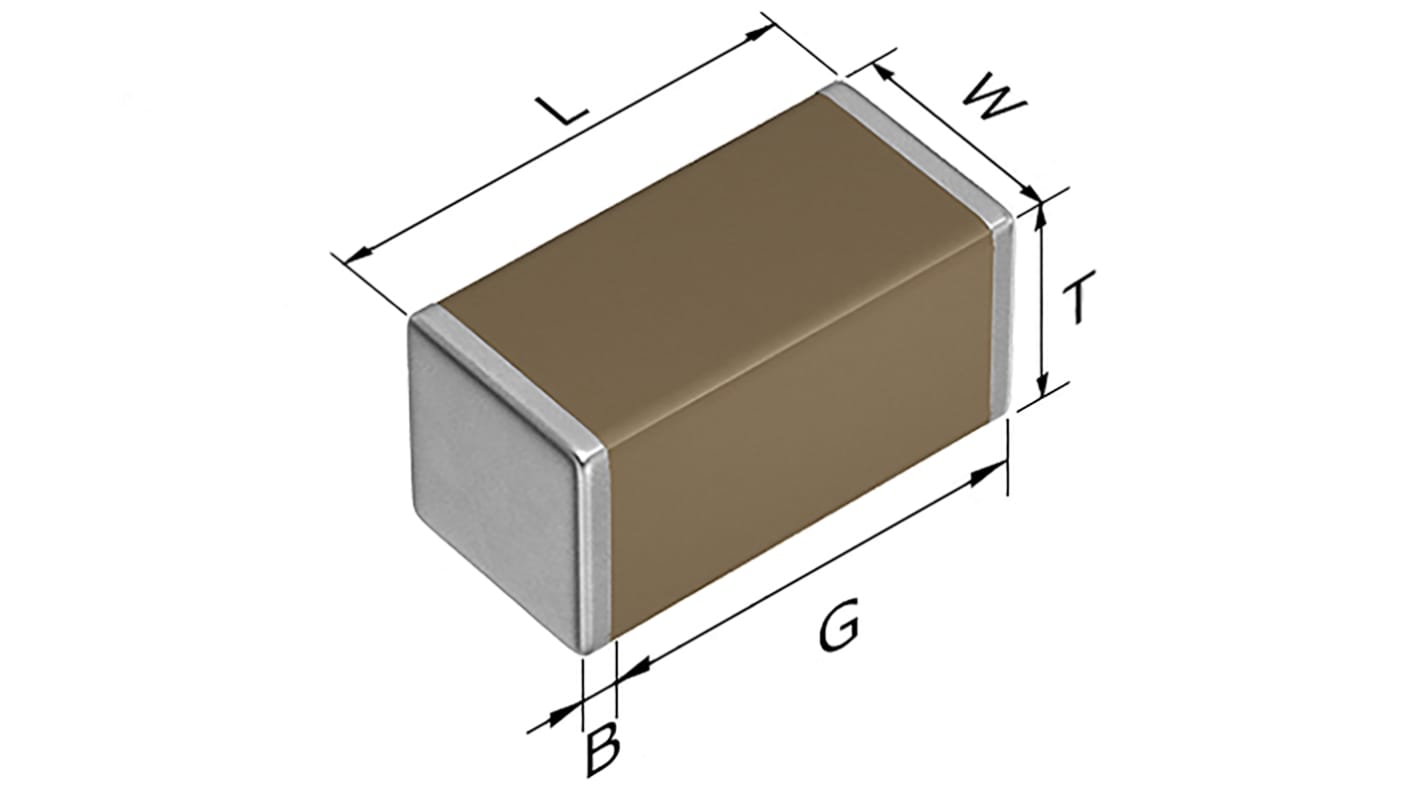

TDK 22 nF 630V dc X7R ±10 % 1206 - 積層セラミックコンデンサ
- RS品番:
- 179-5601
- メーカー型番:
- CGA5K4X7R2J223K130AA
- メーカー/ブランド名:
- TDK
ボリュームディスカウント対象商品
一括購入価格オプションを表示50個小計, 50パック：*
￥1,158
(税抜)
￥1,274
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 850 は 2026年10月05日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 50 - 50 | ￥23.16 | ￥1,158 |
| 100 - 950 | ￥19.86 | ￥993 |
| 1000 - 1250 | ￥17.06 | ￥853 |
| 1300 - 1450 | ￥14.22 | ￥711 |
| 1500 + | ￥12.30 | ￥615 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 179-5601
- メーカー型番:
- CGA5K4X7R2J223K130AA
- メーカー/ブランド名:
- TDK
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | TDK | |
| プロダクトタイプ | 積層セラミックコンデンサ | |
| 容量 | 22nF | |
| 電圧 | 630V dc | |
| パッケージ/ケース | 1206 | |
| 取付タイプ | 表面 | |
| パッキング | テープ及びリール | |
| 誘電体 | X7R | |
| 公差 | ±10 % | |
| 自動車規格 | AEC-Q200 | |
| 動作温度 Min | -55°C | |
| 実装タイプ | 表面実装 | |
| シリーズ | CGA | |
| 高さ | 1.3mm | |
| 長さ | 3.2mm | |
| 幅 | 1.6mm | |
| 規格 / 承認 | No | |
| 抑制クラス | クラスII | |
| 動作温度 Max | 125°C | |
| すべて選択 | ||
|---|---|---|
ブランド TDK | ||
プロダクトタイプ 積層セラミックコンデンサ | ||
容量 22nF | ||
電圧 630V dc | ||
パッケージ/ケース 1206 | ||
取付タイプ 表面 | ||
パッキング テープ及びリール | ||
誘電体 X7R | ||
公差 ±10 % | ||
自動車規格 AEC-Q200 | ||
動作温度 Min -55°C | ||
実装タイプ 表面実装 | ||
シリーズ CGA | ||
高さ 1.3mm | ||
長さ 3.2mm | ||
幅 1.6mm | ||
規格 / 承認 No | ||
抑制クラス クラスII | ||
動作温度 Max 125°C | ||
- COO（原産国）:
- JP
特長
定格電圧: 100 → 630 V、静電容量範囲: 最大15 μF
多層の薄いセラミック誘電体の使用を可能にする精密技術によって、高容量を実現しています。
低残留インダクタンスにより、優れた周波数特性を実現
優れたDCバイアス特性
幅広い定格電圧のラインアップにより、ニーズに適したタイプを選択可能
用途
HEVやEVのインバータ又はDC-DCコンバータのデカップリング / 平滑化 / スナバー回路での用途
電圧サージやコネクタのノイズに対するカウンタ測定
