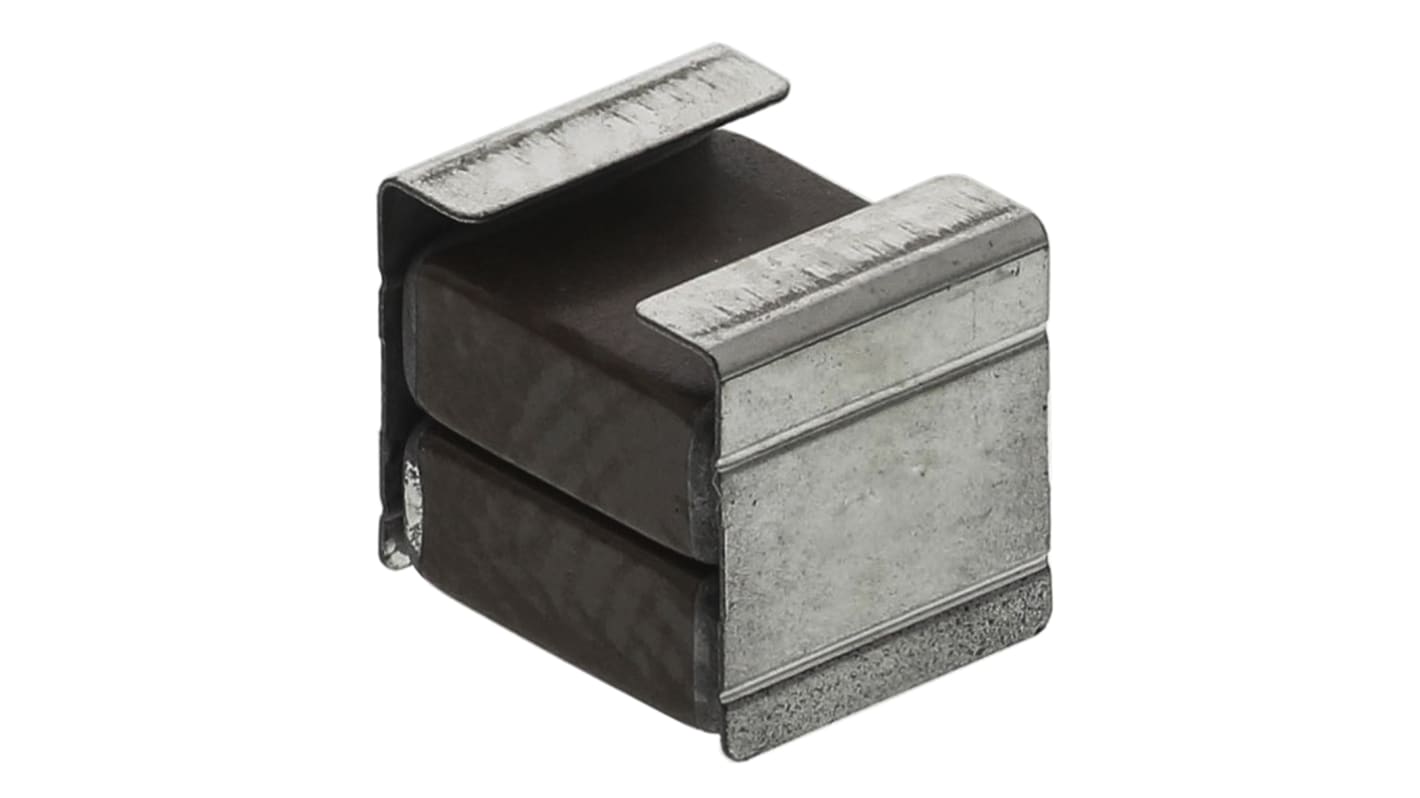

TDK 22 μF 50V dc X5R ±20 % 2220 - 積層セラミックコンデンサ
- RS品番:
- 547-7180
- Distrelec 品番:
- 301-98-151
- メーカー型番:
- CKG57NX5R1H226M500JH
- メーカー/ブランド名:
- TDK
ボリュームディスカウント対象商品
一括購入価格オプションを表示1個小計：*
￥706.00
(税抜)
￥776.60
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 10 は 2026年9月14日 に入荷予定
- 439 は 2026年9月14日 に入荷予定
- 1,423 は 2026年9月21日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 - 29 | ￥706 |
| 30 - 299 | ￥626 |
| 300 - 399 | ￥546 |
| 400 - 799 | ￥466 |
| 800 + | ￥387 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 547-7180
- Distrelec 品番:
- 301-98-151
- メーカー型番:
- CKG57NX5R1H226M500JH
- メーカー/ブランド名:
- TDK
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | TDK | |
| 容量 | 22μF | |
| プロダクトタイプ | 積層セラミックコンデンサ | |
| 電圧 | 50V dc | |
| パッケージ/ケース | 2220 | |
| パッキング | テープ及びリール | |
| 取付タイプ | 表面 | |
| 誘電体 | X5R | |
| 公差 | ±20 % | |
| 自動車規格 | なし | |
| 動作温度 Min | -55°C | |
| 実装タイプ | 表面実装 | |
| シリーズ | CKG | |
| 長さ | 6.5mm | |
| 規格 / 承認 | RoHS | |
| 高さ | 5.5mm | |
| 幅 | 5.5mm | |
| 動作温度 Max | 85°C | |
| すべて選択 | ||
|---|---|---|
ブランド TDK | ||
容量 22μF | ||
プロダクトタイプ 積層セラミックコンデンサ | ||
電圧 50V dc | ||
パッケージ/ケース 2220 | ||
パッキング テープ及びリール | ||
取付タイプ 表面 | ||
誘電体 X5R | ||
公差 ±20 % | ||
自動車規格 なし | ||
動作温度 Min -55°C | ||
実装タイプ 表面実装 | ||
シリーズ CKG | ||
長さ 6.5mm | ||
規格 / 承認 RoHS | ||
高さ 5.5mm | ||
幅 5.5mm | ||
動作温度 Max 85°C | ||
TDK CKGシリーズ スタック MLCC
TDK製の積層セラミックコンデンサ（MLCC）CKGシリーズは、ダブルスタック構造を備えています。この設計により、コンデンサの設置面積を変更することなく、2倍の静電容量が実現されています。CKGシリーズのMLCCは、機械的応力や熱によるストレスを吸収することができます。これらのMLCCは、アルミニウムコンデンサに比べてESLとESRが低く、耐振性能が向上しています。
特長：
コンデンサ1個分のスペースで済む2個の積載チップ;基板のたわみによる応力は、金属フレームが吸収;機械的衝撃による応力は電極に取り付けられた金属キャップが吸収
用途:
CKGシリーズのMLCCは、平滑回路、LED・HID、圧電効果対策、DC-DC回路などに適しています。
2チップ積層
Note
誘電体、電圧、静電容量の順に示されています。
