- RS品番:
- 903-9186
- メーカー型番:
- C3216X7R2J102K115AA
- メーカー/ブランド名:
- TDK
50 国内在庫あり - 通常1営業日でお届け
単価: 購入単位は50個
¥6.00
(税抜)
¥6.60
(税込)
個 | 単価 | 購入単位毎合計* |
50 - 1200 | ¥6.00 | ¥300.00 |
1250 - 12450 | ¥5.42 | ¥271.00 |
12500 - 24950 | ¥4.86 | ¥243.00 |
25000 - 49950 | ¥4.28 | ¥214.00 |
50000 + | ¥3.70 | ¥185.00 |
* 購入単位ごとの価格 |
- RS品番:
- 903-9186
- メーカー型番:
- C3216X7R2J102K115AA
- メーカー/ブランド名:
- TDK
その他
- COO(原産国):
- JP
詳細情報

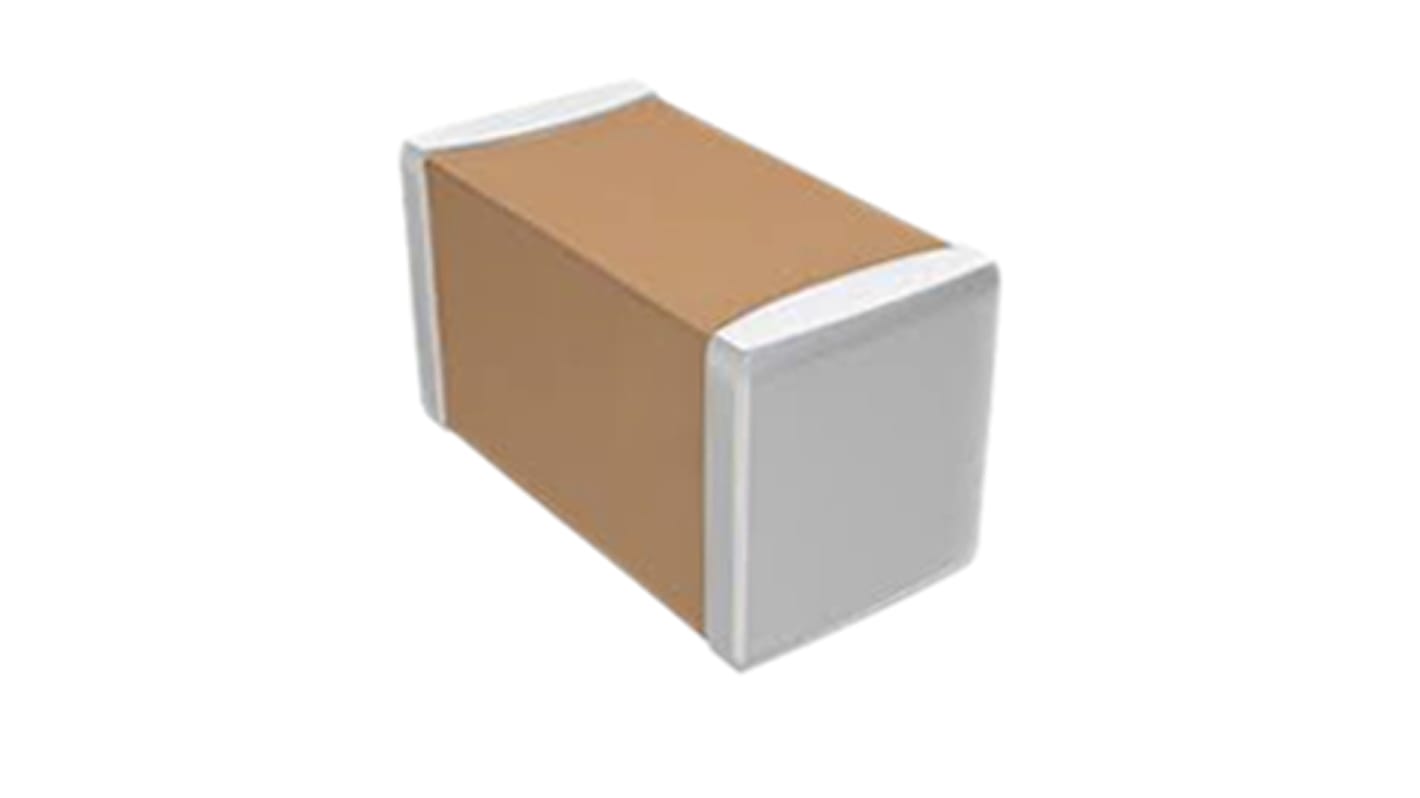

TDK Cタイプ 0805シリーズ X5R高誘電率
TDK 1206 シリーズの積層セラミックチップコンデンサです。積層セラミックチップコンデンサは、モノリシック構造により機械的強度に優れ、高い信頼性を有します。電源回路からLEDディスプレイまで、さまざまな商用グレードの用途に適しています。低ESLと優れた周波数特性により、理論値に近い回路設計が可能です。
特長:
精密技術を採用した高容量により、多層の薄いセラミック誘電体の使用を実現
低ESRで自己発熱が少なく、耐リップル特性に優れる
精密技術を採用した高容量により、多層の薄いセラミック誘電体の使用を実現
低ESRで自己発熱が少なく、耐リップル特性に優れる
1206シリーズは、以下を含む商用グレードの一般的な用途に対応:
一般電子機器
モバイル機器
電源回路
OA機器
TV
LEDディスプレイ
サーバー
PC
ノートPC
モバイル機器
電源回路
OA機器
TV
LEDディスプレイ
サーバー
PC
ノートPC
1206シリーズ
C0G (NP0)は最も一般的な「温度補償」配合物、EIAクラスIセラミック材質です
X7R配合物は「温度安定化」セラミックと呼ばれ、EIAクラスII材質に分類されます
Y5V配合物は限られた温度範囲の汎用用途に対応し、EIAクラスII材質です。これらの特性により、Y5Vはデカップリング用途に最適です
X7R配合物は「温度安定化」セラミックと呼ばれ、EIAクラスII材質に分類されます
Y5V配合物は限られた温度範囲の汎用用途に対応し、EIAクラスII材質です。これらの特性により、Y5Vはデカップリング用途に最適です
仕様
特性 | |
---|---|
静電容量 | 1nF |
電圧 | 630V dc |
パッケージ/ケース | 1206 (3216M) |
実装タイプ | 表面実装 |
温度特性 | X7R |
許容差 | ±10% |
寸法 | 3.2 x 1.6 x 1.15mm |
長さ | 3.2mm |
奥行き | 1.6mm |
高さ | 1.15mm |
シリーズ | C |
動作温度 Min | -55°C |
末端仕様 | はんだ |
抑制クラス | Class II |
動作温度 Max | +125°C |
