1個小計：*
￥66,828.00
(税抜)
￥73,510.80
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 5 は 2026年7月27日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥66,828 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 149-165
- メーカー型番:
- 3UG5616-2CR20
- メーカー/ブランド名:
- シーメンス
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | シーメンス | |
| プロダクトタイプ | 監視リレー | |
| 電源相数 | 3 | |
| 接点構成 | DPDT | |
| 取付タイプ | DINレール | |
| 終端処理 | スプリング·ロード | |
| 時間遅延 | 0.1 to 30 s | |
| IP保護等級 | 保護等級：IP20 | |
| 供給AC電圧 | 120, 690V ac | |
| 動作温度 Min | -25°C | |
| 動作温度 Max | 60°C | |
| シリーズ | 3UG5 | |
| 規格 / 承認 | RoHS, EAC, UL, CCC, IEC 60664 | |
| 幅 | 22.5mm | |
| 高さ | 100mm | |
| 長さ | 90mm | |
| Better World 製品 | はい | |
| Better Worldについて | 濃縮又はコンパクトソリューション | |
| すべて選択 | ||
|---|---|---|
ブランド シーメンス | ||
プロダクトタイプ 監視リレー | ||
電源相数 3 | ||
接点構成 DPDT | ||
取付タイプ DINレール | ||
終端処理 スプリング·ロード | ||
時間遅延 0.1 to 30 s | ||
IP保護等級 保護等級：IP20 | ||
供給AC電圧 120, 690V ac | ||
動作温度 Min -25°C | ||
動作温度 Max 60°C | ||
シリーズ 3UG5 | ||
規格 / 承認 RoHS, EAC, UL, CCC, IEC 60664 | ||
幅 22.5mm | ||
高さ 100mm | ||
長さ 90mm | ||
Better World 製品 はい | ||
Better Worldについて 濃縮又はコンパクトソリューション | ||
- COO（原産国）:
- DE

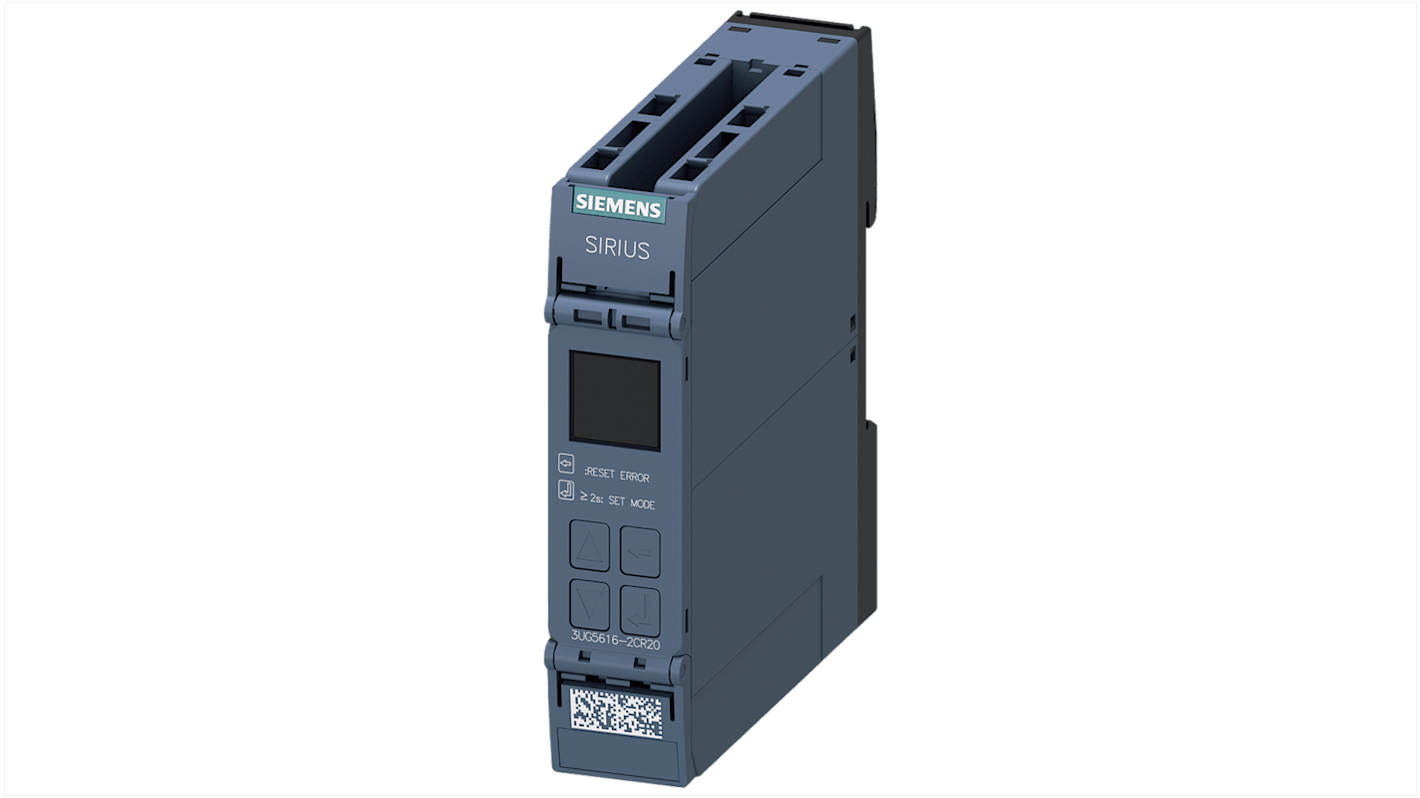

Siemens 3UG5シリーズ監視リレー、120 / 690 V ac供給電圧、0.1 → 30秒の時間遅延 - 3UG5616-2CR20
この監視リレーは、3相供給状態を監視し、産業用制御システムの位相シーケンスエラーや位相損失から機器を保護します。制御パネルへのDINレール取り付け用で、3相ネットワークの連続監視を行い、モーターやオートメーションの保護ニーズに合わせて応答タイミングを調整できます。
特長：
• DPDTコンタクトにより、制御回路の汎用性の高いスイッチングを実現
• 120 / 690 V ac電源範囲は、さまざまな産業用電圧に対応
• 0.1～30秒の調整可能な時間遅延により、応答タイミングをカスタマイズ可能
• スプリング式端子により、迅速かつ確実な配線接続が可能
• IP20保護等級のエンクロージャは、屋内制御キャビネットに適合
• 動作温度範囲:-25°C～60°Cで、環境全体で機能を維持
• 120 / 690 V ac電源範囲は、さまざまな産業用電圧に対応
• 0.1～30秒の調整可能な時間遅延により、応答タイミングをカスタマイズ可能
• スプリング式端子により、迅速かつ確実な配線接続が可能
• IP20保護等級のエンクロージャは、屋内制御キャビネットに適合
• 動作温度範囲:-25°C～60°Cで、環境全体で機能を維持
用途
• モータスタータの位相シーケンス検出に最適
• 位相損失後の機器の動作防止に最適
• アップストリーム供給監視作業にPLCと併用
• 配電盤の三相モータ保護に使用可能
• 位相損失後の機器の動作防止に最適
• アップストリーム供給監視作業にPLCと併用
• 配電盤の三相モータ保護に使用可能
このデバイスは、制御キャビネット内にどのように取り付けられますか?
標準DINレールにクリップ式で、工具なしで迅速に取り付け、他のモジュラ制御デバイスとの配置が可能です。
スイッチング制御回路には、どのようなコンタクト配置がありますか?
このユニットは、ダブルストローコンタクト構成により、2つの独立した回路を同時に作成 / ブレークできます。
電気安全テストにおいて、どのような規格に準拠していますか?
業務用設備で使用される産業用電気絶縁および認証プロトコルに関連する認定された国際認証に適合しています。
高密度パネルレイアウト用のコンパクトな製品はどのくらいですか?
この設計は、スリムな22.5 mm幅でレールスペースを節約しながら、複数のユニットを並べて取り付けることができます。
どのような位相状態を監視し、対応しますか?
3相存在、位相シーケンス、及び損失を監視し、検出された異常が設定遅延を超えるとタイミング出力を開始します。
