- RS品番:
- 150-423
- メーカー型番:
- GI342.N707123000
- メーカー/ブランド名:
- Baumer
在庫切れ
追加されました
単価: 購入単位は 個
¥47,919.00
(税抜)
¥52,710.90
(税込)
個 | 単価 |
1 + | ¥47,919.00 |
- RS品番:
- 150-423
- メーカー型番:
- GI342.N707123000
- メーカー/ブランド名:
- Baumer
データシート
その他
- COO(原産国):
- DE
詳細情報

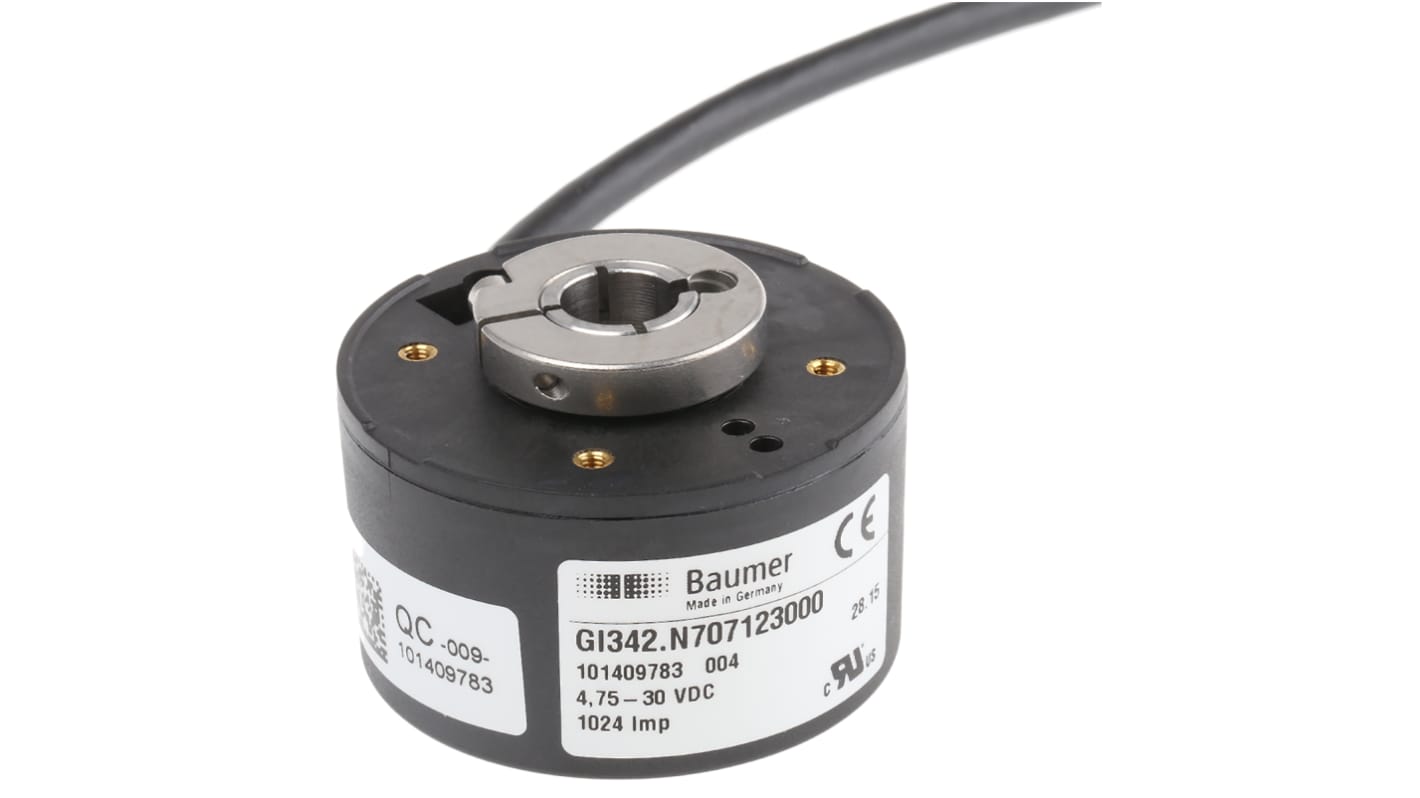

GI342 シリーズ中空シャフト Ø 58 エンコーダです
炭素繊維強化ポリアミド製ハウジング。
拡張供給電圧範囲: 4.75 → 30 V dc
ユニバーサル出力段、トーテムポール、 NPN 又は PNP 、 RS422 又は TTL ライントランスミッタに対応
分解能:最大 5000 パルス / 回転
出力信号 A 、 A / 、 B 、 B / 、ゼロパルス、 ゼロパルス /
モータシャフトの端に直接取り付けるための中空シャフトエンコーダです。穴径 12 mm H7 です。
フランジのクランプリング、エンコーダに付属のスプリング回転防止カップリング。
1 m のシールド付きケーブルによる E 接続
用途:ロボット、金属 / 木材加工、紙、繊維、梱包機械。
拡張供給電圧範囲: 4.75 → 30 V dc
ユニバーサル出力段、トーテムポール、 NPN 又は PNP 、 RS422 又は TTL ライントランスミッタに対応
分解能:最大 5000 パルス / 回転
出力信号 A 、 A / 、 B 、 B / 、ゼロパルス、 ゼロパルス /
モータシャフトの端に直接取り付けるための中空シャフトエンコーダです。穴径 12 mm H7 です。
フランジのクランプリング、エンコーダに付属のスプリング回転防止カップリング。
1 m のシールド付きケーブルによる E 接続
用途:ロボット、金属 / 木材加工、紙、繊維、梱包機械。
Kubler
反転信号付きプッシュプルインターフェイス
短絡保護
劣化補償及び温度補償
短絡保護
劣化補償及び温度補償
仕様
特性 | |
---|---|
エンコーダー技術 | オプティカル |
シリーズ | GI342 |
パルス/回転 | 1024 |
最大回転数 | 6000rpm |
出力信号タイプ | HTL / プッシュプル |
シャフトのタイプ | 中空 |
軸径 | 12mm |
電源電圧 | 4.75 → 30 V dc |
IP保護等級 | IP54 |
全体の幅 | 58mm |
動作温度 Min | -20°C |
実装タイプ | 中空シャフトフランジ経由 |
動作温度 Max | +85°C |
応答周波数 | ≤150 kHz |
接続タイプ | ケーブル出力: 1 m |
