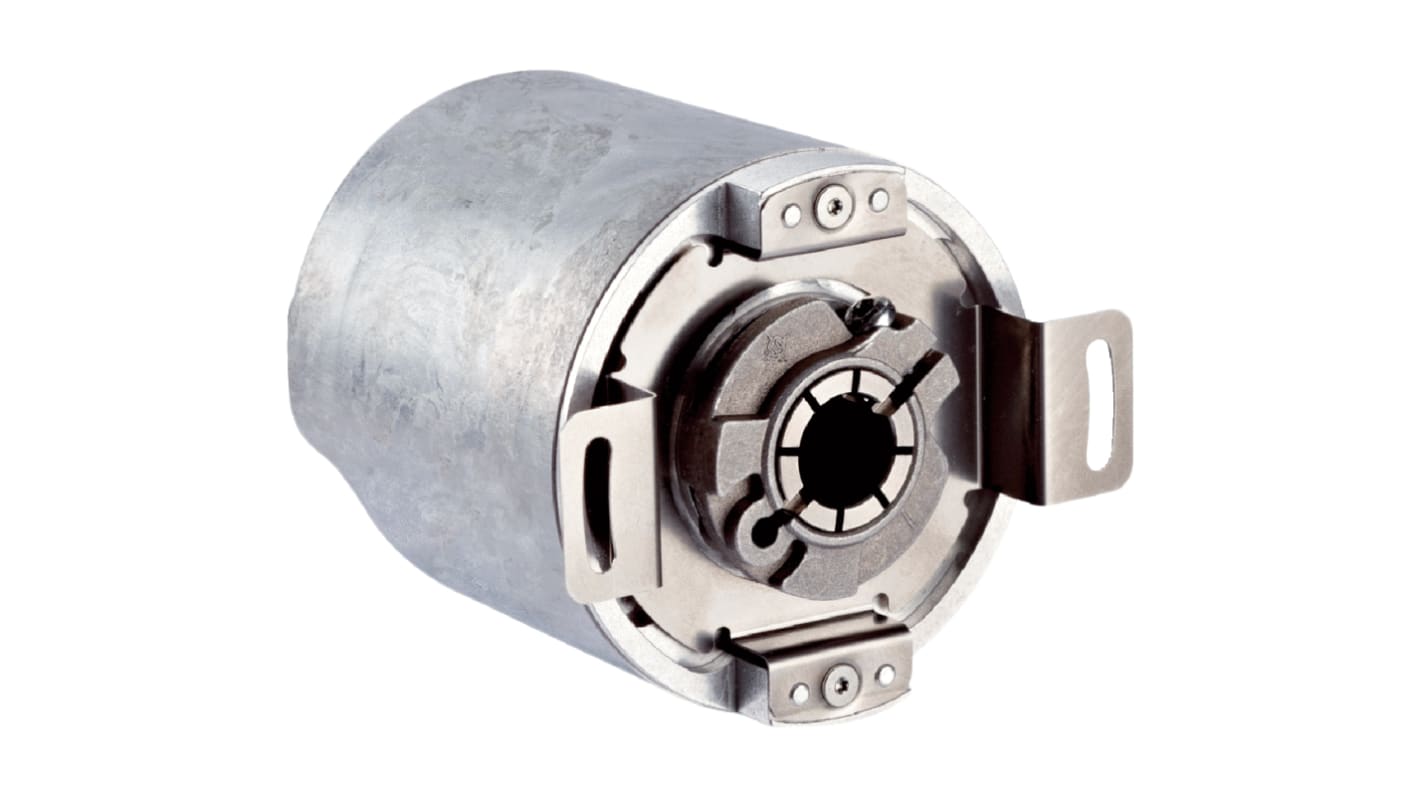

SICK アブソリュートエンコーダ, 262144 PPR, Profinet, 中空, 軸径：15 mm, 30V dc, AFM60シリーズ
- RS品番:
- 122-4629
- メーカー型番:
- AFM60A-BHNB018X12 / 1059031
- メーカー/ブランド名:
- SICK
1個小計：*
￥198,989.00
(税抜)
￥218,887.90
(税込)
3,000円を超える注文については、送料無料
お取り寄せ品
- 本日発注の場合は 2026年12月03日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥198,989 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 122-4629
- メーカー型番:
- AFM60A-BHNB018X12 / 1059031
- メーカー/ブランド名:
- SICK
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | SICK | |
| プロダクトタイプ | アブソリュートエンコーダ | |
| エンコーダー技術 | アブソリュート | |
| パルス/回転 | 262144PPR | |
| シリーズ | AFM60 | |
| 最大回転数 | 4096rpm | |
| 出力信号タイプ | Profinet, | |
| シャフトのタイプ | 中空 | |
| 軸径 | 15mm | |
| インタフェースタイプ | Profinet, | |
| IP保護等級 | IP65, IP67 | |
| 最大電源電圧 | 30V dc | |
| 動作温度 Min | -40°C | |
| 全体的な深さ | 71.5mm | |
| 全体の幅 | 60mm | |
| 全体の高さ | 72mm | |
| 規格 / 承認 | cULus, CE | |
| 動作温度 Max | 85°C | |
| 取付タイプ | 中空シャフトフランジ | |
| すべて選択 | ||
|---|---|---|
ブランド SICK | ||
プロダクトタイプ アブソリュートエンコーダ | ||
エンコーダー技術 アブソリュート | ||
パルス/回転 262144PPR | ||
シリーズ AFM60 | ||
最大回転数 4096rpm | ||
出力信号タイプ Profinet, | ||
シャフトのタイプ 中空 | ||
軸径 15mm | ||
インタフェースタイプ Profinet, | ||
IP保護等級 IP65, IP67 | ||
最大電源電圧 30V dc | ||
動作温度 Min -40°C | ||
全体的な深さ 71.5mm | ||
全体の幅 60mm | ||
全体の高さ 72mm | ||
規格 / 承認 cULus, CE | ||
動作温度 Max 85°C | ||
取付タイプ 中空シャフトフランジ | ||
- COO（原産国）:
- DE
SICK AFM60シリーズ絶対エンコーダ、PROFINETインターフェイス、アルミハウジング - AFM60A-BHNB018X12 / 1059031
この絶対エンコーダは、PROFINETネットワーク経由で産業オートメーションに精密な位置フィードバックを提供します。ブラインド中空シャフトとステンレススチールシャフトを備えたアルミエンクロージャに収納され、幅広い温度範囲で連続動作するように設計されており、要求の厳しい制御システムで正確な角度測定を実現するための複数回転と高い単回転分解能を備えています。
特長
• 1回転あたり262, 144ステップで精密な位置決め精度を実現
• 4, 096回転のマルチターン機能により、範囲を拡張
• 10/100 Mbit/sのPROFINET通信で高速データ転送を実現
• 電源範囲10-30 Vにより、柔軟なシステム統合を実現
• 過酷な環境での使用に適したIP65/IP67保護等級
• スタートアップ時間: 6秒で動作遅延を削減
• 4, 096回転のマルチターン機能により、範囲を拡張
• 10/100 Mbit/sのPROFINET通信で高速データ転送を実現
• 電源範囲10-30 Vにより、柔軟なシステム統合を実現
• 過酷な環境での使用に適したIP65/IP67保護等級
• スタートアップ時間: 6秒で動作遅延を削減
**アプリケーション**
• 機械工具のサーボモーター位置フィードバックに最適
• コンベア速度および位置監視システムに最適
• ロボットジョイントと併用し、精密な角度制御を実現
• 包装ラインの回転軸測定に使用可能
• 産業用ギアボックスやエンコーダオンシャフトのフィードバックに最適
• コンベア速度および位置監視システムに最適
• ロボットジョイントと併用し、精密な角度制御を実現
• 包装ラインの回転軸測定に使用可能
• 産業用ギアボックスやエンコーダオンシャフトのフィードバックに最適
ネットワークと電源にはどのようなコネクタオプションがありますか?
このデバイスは、3つのアキシャルM12コネクタを使用
PROFINETポート用のDコード2個、電源および信号配電用のAコード4ピン1個。
インターフェイス経由で診断・監視データをどのように提供しますか?
診断出力には、極端な温度、最大速度、パワーオン / 動作時間カウンタ、方向変更統計などがあり、PROFINETエンコーダプロファイルを介して利用できます。
シャフトアセンブリには、どのような機械的許容差と寿命が期待できますか?
この中空シャフトは直径15 mmに対応し、最大0.5 mmの静的軸流動作と最大0.3 mmのラジアル軸流動作を許容し、ベアリングの定格寿命は3.0x10^9回転です。
