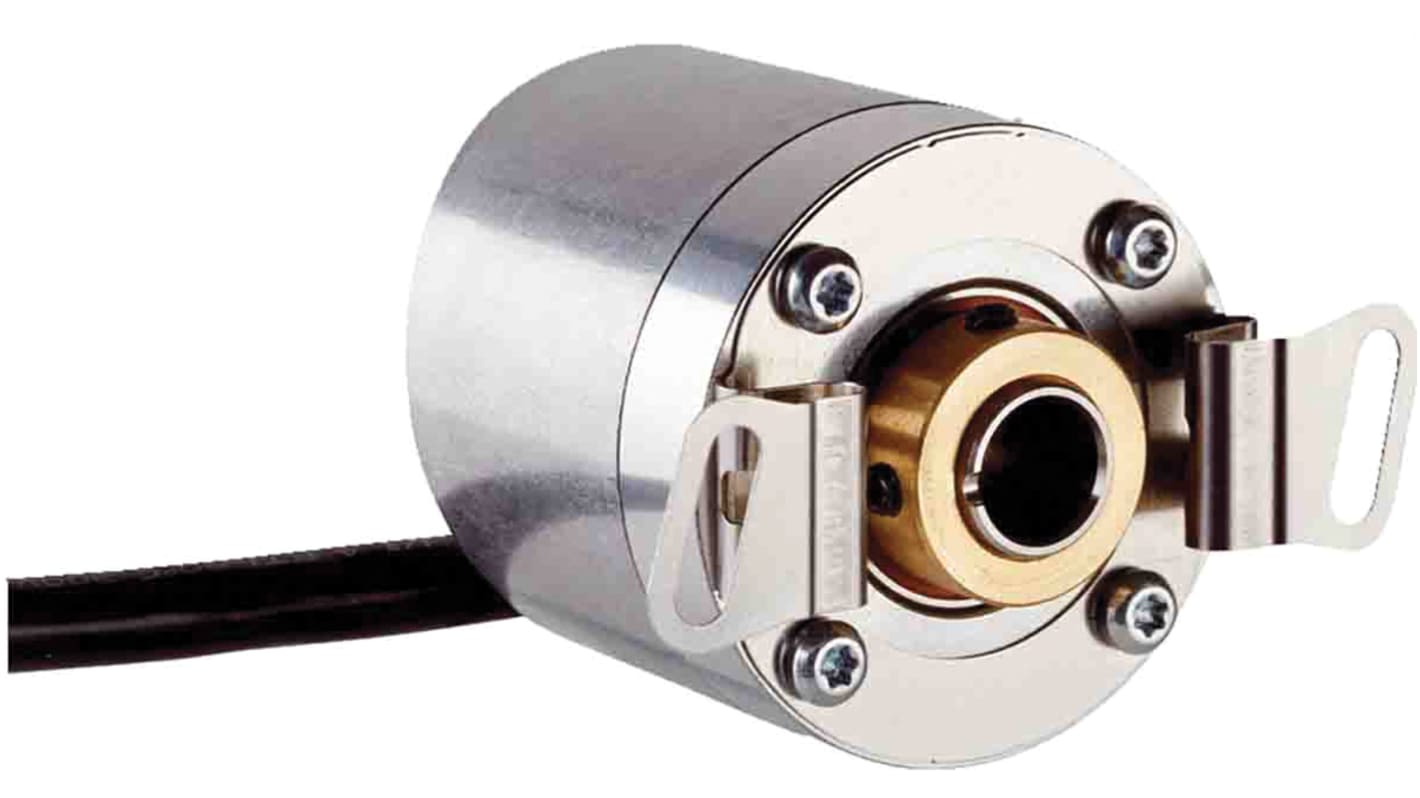

SICK インクリメンタルエンコーダ, 1024 PPR, TTL, ブラインド中空, 軸径：8 mm, 5.5V dc, DBS36 Coreシリーズ
- RS品番:
- 201-3651
- Distrelec 品番:
- 303-96-969
- メーカー型番:
- DBS36E-BBAK001024 / 1060147
- メーカー/ブランド名:
- SICK
1個小計：*
￥27,214
(税抜)
￥29,935
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 5 は 2026年9月28日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥27,214 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 201-3651
- Distrelec 品番:
- 303-96-969
- メーカー型番:
- DBS36E-BBAK001024 / 1060147
- メーカー/ブランド名:
- SICK
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | SICK | |
| エンコーダー技術 | インクリメンタル | |
| プロダクトタイプ | インクリメンタルエンコーダ | |
| パルス/回転 | 1024PPR | |
| シリーズ | DBS36 Core | |
| 最大回転数 | 6000rpm | |
| 出力信号タイプ | TTL | |
| シャフトのタイプ | ブラインド中空 | |
| 軸径 | 8mm | |
| インタフェースタイプ | インクリメンタル | |
| IP保護等級 | IP65 | |
| 最大電源電圧 | 5.5V dc | |
| 動作温度 Min | -20°C | |
| 全体的な深さ | 45.4mm | |
| 規格 / 承認 | EN 61000-6-3 (class A), EN 61000-6-2 | |
| 全体の高さ | 37mm | |
| 全体の幅 | 36mm | |
| 動作温度 Max | 85°C | |
| 取付タイプ | シャフト | |
| 応答周波数 | 300kHz | |
| すべて選択 | ||
|---|---|---|
ブランド SICK | ||
エンコーダー技術 インクリメンタル | ||
プロダクトタイプ インクリメンタルエンコーダ | ||
パルス/回転 1024PPR | ||
シリーズ DBS36 Core | ||
最大回転数 6000rpm | ||
出力信号タイプ TTL | ||
シャフトのタイプ ブラインド中空 | ||
軸径 8mm | ||
インタフェースタイプ インクリメンタル | ||
IP保護等級 IP65 | ||
最大電源電圧 5.5V dc | ||
動作温度 Min -20°C | ||
全体的な深さ 45.4mm | ||
規格 / 承認 EN 61000-6-3 (class A), EN 61000-6-2 | ||
全体の高さ 37mm | ||
全体の幅 36mm | ||
動作温度 Max 85°C | ||
取付タイプ シャフト | ||
応答周波数 300kHz | ||
- COO（原産国）:
- MY
SICK DBS36 Coreシリーズインクリメンタルエンコーダ、アルミハウジング、IP65 - DBS36E-BBAK001024 / 1060147
このインクリメンタルエンコーダは、産業オートメーションおよびモーション制御システムに正確な回転位置フィードバックを提供します。コンパクトで堅牢なセンサが必要な場所での設置向けに設計されており、マルチチャンネルインクリメンタル信号と電気的ゲートリファレンスパルスを提供し、過酷な環境での高解像度の位置及び速度測定をサポートします。
特長
• 1,024 pprの解像度により、制御ループの精密な位置粒度を実現
• TTL/RS-422出力により、距離を通じてノイズ耐性の高い信号伝送を実現
• 6チャンネル構成で位相検出用のA、Bおよび基準信号を供給
• 最大出力周波数300 kHzで高速監視と制御をサポート
• IP65等級のアルミハウジングは、埃や飛沫の侵入に対する耐性を備えています。
• +85 °Cまでの動作範囲により、高温用途での使用が可能
• TTL/RS-422出力により、距離を通じてノイズ耐性の高い信号伝送を実現
• 6チャンネル構成で位相検出用のA、Bおよび基準信号を供給
• 最大出力周波数300 kHzで高速監視と制御をサポート
• IP65等級のアルミハウジングは、埃や飛沫の侵入に対する耐性を備えています。
• +85 °Cまでの動作範囲により、高温用途での使用が可能
**アプリケーション**
• ファクトリオートメーションシステムのサーボモータフィードバックに最適
• コンベアや包装機械の位置検出に最適
• 回転テストリグの速度監視に使用
• ロボットジョイントのシャフト角度検出に使用可能
• 既存のモーションコントロール設備への改造に最適
• コンベアや包装機械の位置検出に最適
• 回転テストリグの速度監視に使用
• ロボットジョイントのシャフト角度検出に使用可能
• 既存のモーションコントロール設備への改造に最適
動作にはどのような電源が必要ですか?
4.5～5.5 Vの電源で動作し、負荷なしで最大50 mAを引き出し、出力は30 mAの負荷電流に制限されています。
エンコーダは、制御電子機器にどのように接続されていますか?
1.5 mのユニバーサル8線ケーブルには、TTL / HTL信号配線とハウジング側に接続されたアース付きシールドが付属しています。
どのような機械シャフトインターフェイスを使用しますか?
このデバイスは、8 mm取り付けシャフトとステンレススチール製内部シャフトコンポーネントに対応するブラインド中空シャフトを備えています。
機械的ストレス下での性能はどのようになりますか?
ベアリングの定格回転数は約2x10^9回転で、100 gまでの衝撃と10 Hz～2,000 Hzで最大20 gまでの振動に耐えることができます。
