SICK アブソリュートエンコーダ, 4096 PPR, IO-Link, ブラインド中空, 軸径：10 mm, 30V dc, AHS/AHM36 ABSOLUTE ENCODERSシリーズ

モーションコントロールセンサ の一覧へ

1個小計：*

￥161,337.00

(税抜)

￥177,470.70

(税込)

Add to Basket
数量を選択または入力
一時的に在庫切れ
  • 本日発注の場合は 2026年9月10日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 +￥161,337

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
201-3671
Distrelec 品番:
303-96-964
メーカー型番:
AHM36B-BDQC012X12 / 1092007
メーカー/ブランド名:
SICK
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

SICK

プロダクトタイプ

アブソリュートエンコーダ

エンコーダー技術

アブソリュート

パルス/回転

4096PPR

シリーズ

AHS/AHM36 ABSOLUTE ENCODERS

最大回転数

4096rpm

出力信号タイプ

IO-Link

シャフトのタイプ

ブラインド中空

軸径

10mm

インタフェースタイプ

IO-Link

IP保護等級

IP65

最大電源電圧

30V dc

動作温度 Min

-20°C

全体的な深さ

51mm

規格 / 承認

EN 61000-6-3 and EN 61131-9, EN 61000-6-2

全体の幅

36mm

全体の高さ

52mm

動作温度 Max

70°C

取付タイプ

中空シャフト取り付け

COO（原産国）:
DE

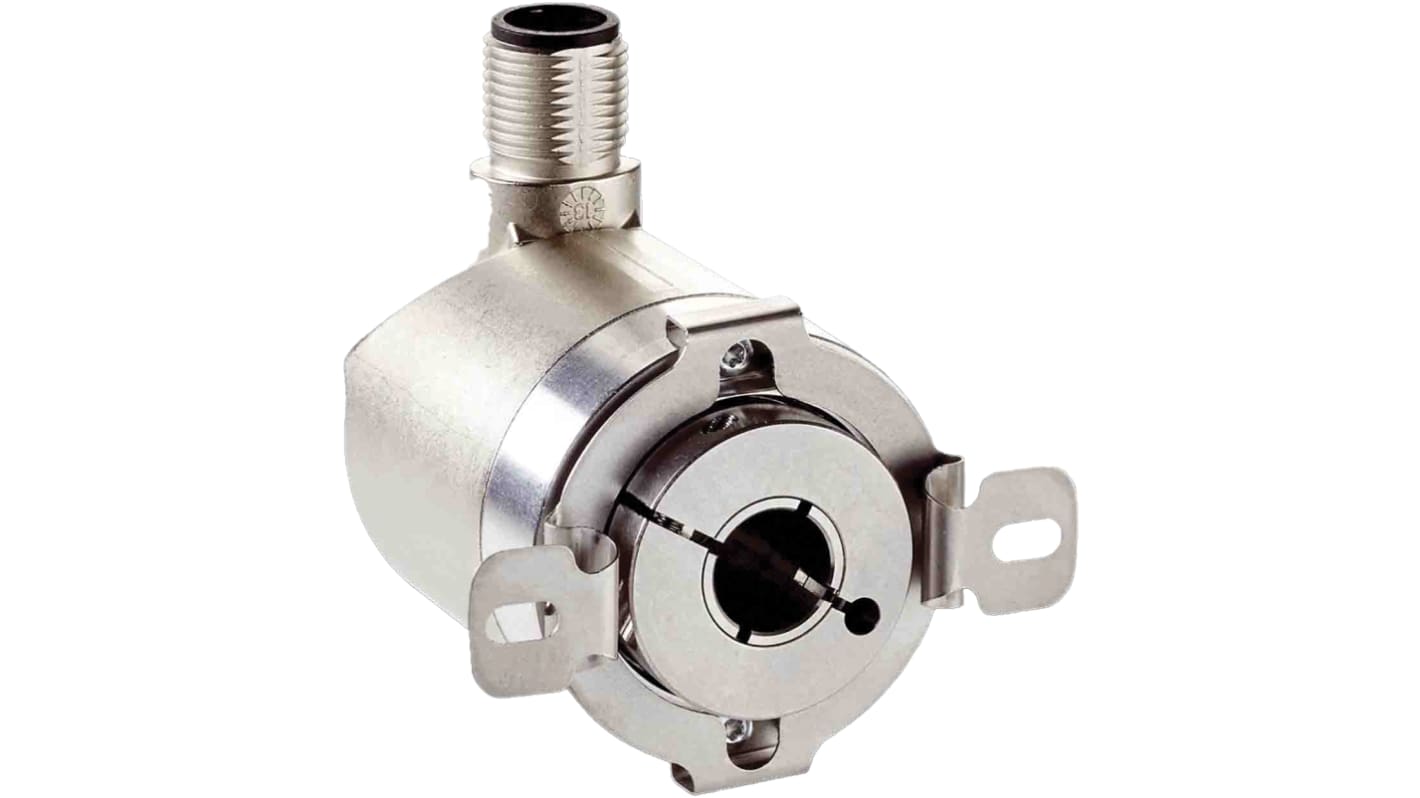

SICK AHS / AHM36 ABSOLUTE ENCODERSシリーズ絶対エンコーダ、亜鉛ハウジング、IP65 - AHM36B-BDQC012X12 / 1092007


この絶対エンコーダは、IO-Linkインターフェイスを介して産業オートメーション用の正確な角度位置と速度データを提供します。制御およびフィードバックシステムに統合するように設計されており、過酷なプラント環境に適した堅牢な電気機械構造と亜鉛製エンクロージャを備えたマルチターン位置測定を実現します。

特長


• 12ビットx12ビットアドレスにより、詳細なマルチターン位置フィードバックを提供
• IO-Link V1.1 COM3により、効率的な230.4 kボー通信を実現
• 高速初期化により、2秒後に有効な位置出力を実現
• 3.2 ms以下のサイクル時間により、高いアップデート速度の制御ループをサポート
• 電気的範囲18～30 V動作により、一般的な24 Vシステムを実現
• IP65等級のハウジングは、過酷な産業現場での侵入に対する耐性を発揮

**アプリケーション**


• コンベアシステムのサーボドライブフィードバックに最適
• ロボットジョイント角度測定および制御に最適
• 位置監視用ロータリインデックステーブルと併用
• オートメーションにおける工具機械の軸基準に使用可能
• 梱包およびマテリアルハンドリング機器のフィードバックに最適

どのような位置精度と再現性が期待できますか?


解像度は、1回転あたり4,096ステップと4,096回転を組み合わせ、指定された誤差制限は20 °Cで約0.35 °C、標準偏差再現性は約0.25 °Cです。

このユニットは、診断とステータス情報をどのように通信しますか?


ステータスは内蔵LEDを介して利用可能で、プリセットおよび構成パラメータを含むIO-Link経由でプロセス/パラメータデータが交換されます。

どのような機械的接続とシャフトの詳細情報が提供されていますか?


このデバイスは、10 mm穴とフロントクランプシャフトアタッチメント、ステンレススチール製シャフト材質、15 g·cm2の小さなローター慣性モーメントを使用しています。

設置にはどのような環境および堅牢性指標が適用されますか?


-20°C～+70°Cの動作範囲、90%の相対湿度(結露なし)、100 gの衝撃、および関連規格に準拠した20 gの振動に対応します。
