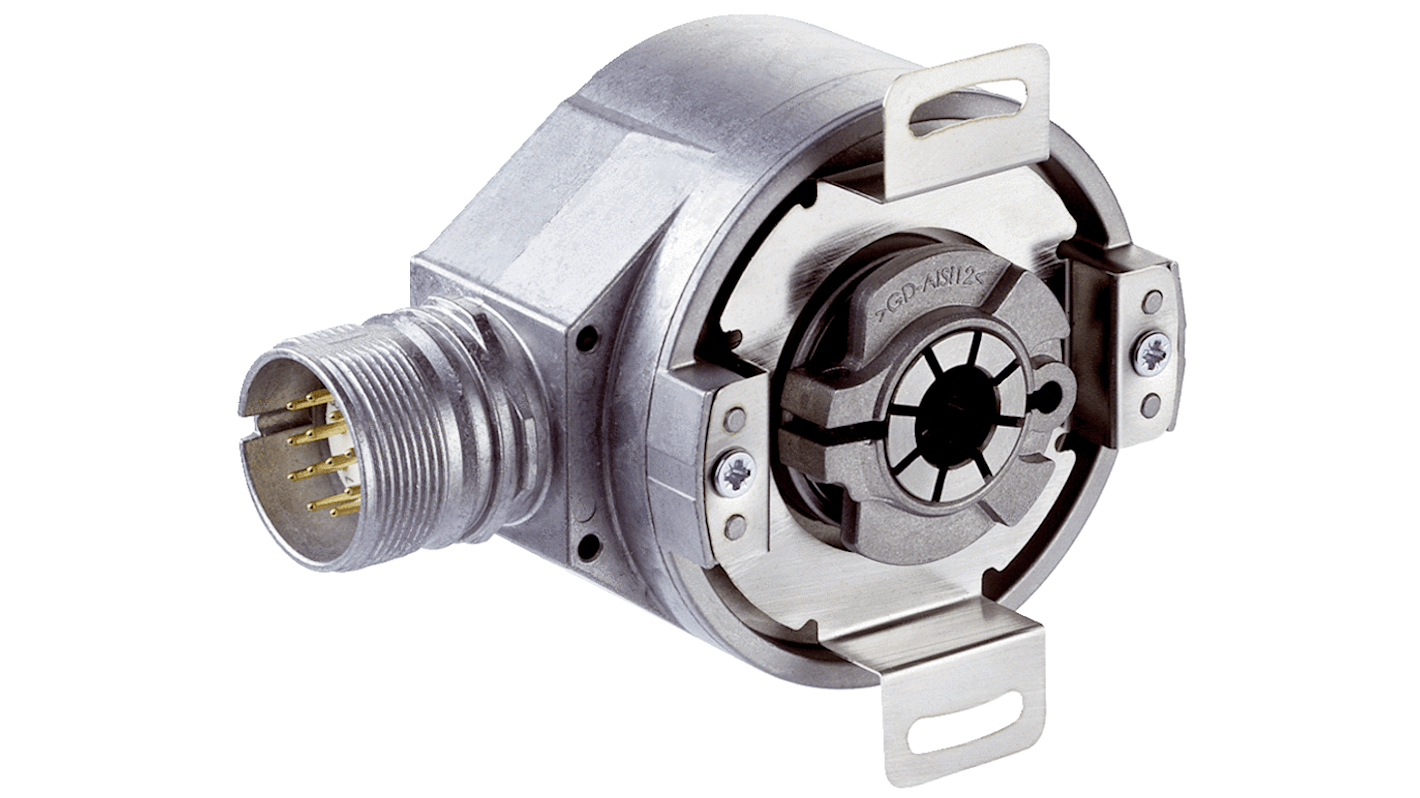

SICK インクリメンタルエンコーダ, 5000 PPR, プッシュ / プル, HTL, ラジアル, 軸径：15 mm, 32V, DFS60シリーズ
- RS品番:
- 223-0971
- メーカー型番:
- DFS60B-BHEA05000 / 1037994
- メーカー/ブランド名:
- SICK
1個小計：*
￥66,617.00
(税抜)
￥73,278.70
(税込)
3,000円を超える注文については、送料無料
お取り寄せ品
- 本日発注の場合は 2026年10月05日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥66,617 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 223-0971
- メーカー型番:
- DFS60B-BHEA05000 / 1037994
- メーカー/ブランド名:
- SICK
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | SICK | |
| プロダクトタイプ | インクリメンタルエンコーダ | |
| エンコーダー技術 | インクリメンタル | |
| シリーズ | DFS60 | |
| パルス/回転 | 5000PPR | |
| 最大回転数 | 6000rpm | |
| 出力信号タイプ | プッシュ / プル, HTL | |
| シャフトのタイプ | ラジアル | |
| 軸径 | 15mm | |
| インタフェースタイプ | インクリメンタル | |
| IP保護等級 | IP65, IP67 | |
| 最大電源電圧 | 32V | |
| 動作温度 Min | -40°C | |
| 全体的な深さ | 45.4mm | |
| 全体の高さ | 60mm | |
| 規格 / 承認 | EN 61000-6-2, EN 61000-6-4 | |
| 全体の幅 | 72mm | |
| 動作温度 Max | 100°C | |
| 取付タイプ | フランジ取り付け | |
| 応答周波数 | 600kHz | |
| すべて選択 | ||
|---|---|---|
ブランド SICK | ||
プロダクトタイプ インクリメンタルエンコーダ | ||
エンコーダー技術 インクリメンタル | ||
シリーズ DFS60 | ||
パルス/回転 5000PPR | ||
最大回転数 6000rpm | ||
出力信号タイプ プッシュ / プル, HTL | ||
シャフトのタイプ ラジアル | ||
軸径 15mm | ||
インタフェースタイプ インクリメンタル | ||
IP保護等級 IP65, IP67 | ||
最大電源電圧 32V | ||
動作温度 Min -40°C | ||
全体的な深さ 45.4mm | ||
全体の高さ 60mm | ||
規格 / 承認 EN 61000-6-2, EN 61000-6-4 | ||
全体の幅 72mm | ||
動作温度 Max 100°C | ||
取付タイプ フランジ取り付け | ||
応答周波数 600kHz | ||
- COO（原産国）:
- DE
概要
DFS60は、直径60 mmの高分解能インクリメンタルエンコーダです。さまざまな機械的及び電気的インターフェイスを提供し、必要に応じてプログラムすることもできます。出力信号とゼロパルスのプログラミングは、ユニークな機能です。高い保護等級、幅広い温度範囲、長いボールベアリング距離により、極めて堅牢な性能を発揮し、DFS60 は過酷な環境下での産業用途に最適なエンコーダとなっています。
一覧
短い取り付け奥行き
最大16ビットの高解像度
オプションでプログラム可能：出力電圧、ゼロパルス位置、ゼロインパルス幅、パルス数、カウント方向
接続：ラジアルまたはアキシャルケーブル接続、M23またはM12オスコネクタ、アキシャルまたはラジアル
電気的インターフェース：5 V & 24 V TTL/RS-422、24 V HTL/プッシュプル、5 V sin/cos 1 Vss
機械的インターフェース：フェースマウントフランジまたはサーボフランジ、ブラインド中空シャフトまたは貫通型中空シャフト
リモートゼロ設定可能
利点
お客様専用のプログラミングにより、保管コストとダウンタイムを削減
様々な機械的・電気的インターフェースにより、設置状況に合わせてエンコーダを最適に調整可能
高速回転でも優れた同心度
最大16ビットの高分解能により、高精度な計測が可能
高い保護等級と温度耐性、優れた軸受寿命により恒久的に確実な動作
プログラミングソフトウェア PGT-08 とディスプレイプログラミングツール PGT-10-Pro によるプログラム可能なため、お客様のニーズに合わせてエンコーダを柔軟かつ迅速に適応させることができます
プログラミング可能なゼロパルス位置により容易に設置可能
用途
溶接検出とシート除去速度の測定
基板の検出
車速の計測
ループ制御：ループと速度計測
ループ制御：速度計測
カメラシステムの同期化
ベルトの速度判定
正確なラベル付けのための速度検出
正確なラベル付けのための速度検出
インクジェットプリンタのプリントヘッドの制御
機械工程の同期化
シートコイルの巻き戻し
溶接の検出とシート除去速度の測定
シートコイルの巻き戻し
安全運転監視
ログボリュームの測定
送り速度監視
パッケージ排出の同期化
妥当性確認
注
製品の詳細はシリーズ全製品を対象としています。個々の製品の詳細な仕様については、データシートを参照してください。
