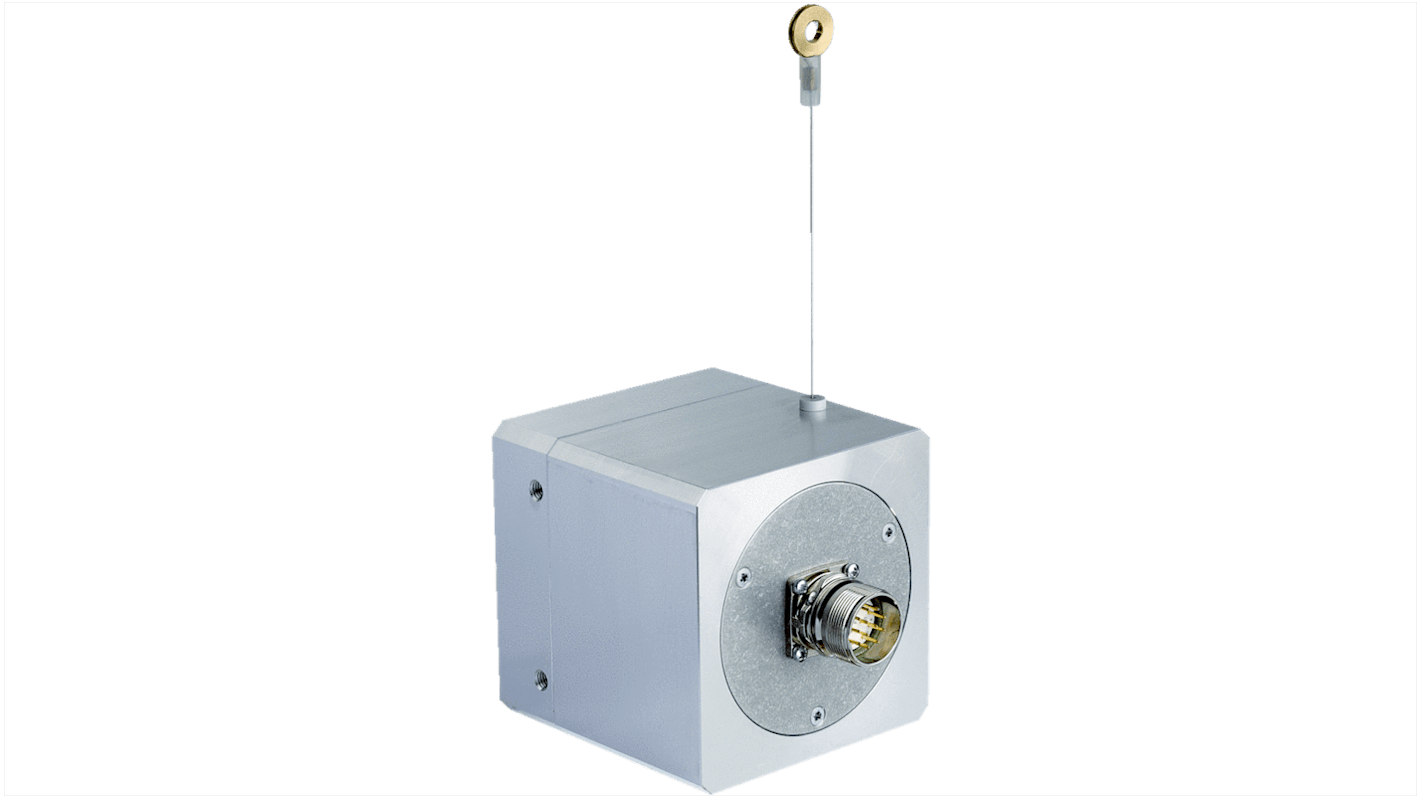

アブソリュートエンコーダ アブソリュート
- RS品番:
- 266-7269
- メーカー型番:
- BKS09-ATBM0520
- メーカー/ブランド名:
- Sick
- RS品番:
- 266-7269
- メーカー型番:
- BKS09-ATBM0520
- メーカー/ブランド名:
- Sick
その他
- COO（原産国）:
- DE
詳細情報
概要
コンパクトファミリでは、エンコーダはワイヤ引き込み機構に統合されています。この統合により、過酷な産業環境で最適な保護性能を発揮します。
これらのエンコーダは、最大5 mの測定範囲と高分解能を備え、増分又は絶対出力を備えています。
概要
長さの測定: 2 〜 5 m
内蔵測定システム
コンパクトなハウジング(90 mm x 90 mm x 90 mm)
増分バージョン及び絶対バージョン
高解像度
内蔵測定システム
コンパクトなハウジング(90 mm x 90 mm x 90 mm)
増分バージョン及び絶対バージョン
高解像度
特長
アルミハウジングに組み込まれた産業用設計のエンコーダにより、外部の損傷に対する耐性が低くなり、時間を節約し、
メンテナンスコストを削減
エンコーダと機構のカップリングを排除することで、非常に正確な測定
エンコーダがワイヤ引き込み機構に直接統合されているため、省スペースの取り付けが可能です。
高解像度による非常に正確な測定
メンテナンスコストを削減
エンコーダと機構のカップリングを排除することで、非常に正確な測定
エンコーダがワイヤ引き込み機構に直接統合されているため、省スペースの取り付けが可能です。
高解像度による非常に正確な測定
用途
自動ガイドシステム(フォークの高さ)
フォークリフトトラック
収納及びラック操作機器
木材加工機械
リフトプラットフォーム
フォークリフトトラック
収納及びラック操作機器
木材加工機械
リフトプラットフォーム
注
仕様
特性 | |
|---|---|
| エンコーダー技術 | 絶対 |
| シリーズ | BKS09 |
| 最大回転数 | 3500mm/s |
| 出力信号タイプ | SSI |
| ストローク | 5000mm |
| 電源電圧 | 4.5 →32 V→ |
| 解像度 | 0.05 mm |
| ステップ/回転 | 3060Steps |
| IP保護等級 | IP65 |
| 全体の高さ | 90mm |
| 全体の幅 | 90mm |
| 全体的な深さ | 90mm |
| 動作温度 Min | -10°C |
| 実装タイプ | フランジ取り付け |
| 動作温度 Max | +70°C |
| 接続タイプ | ケーブル |
