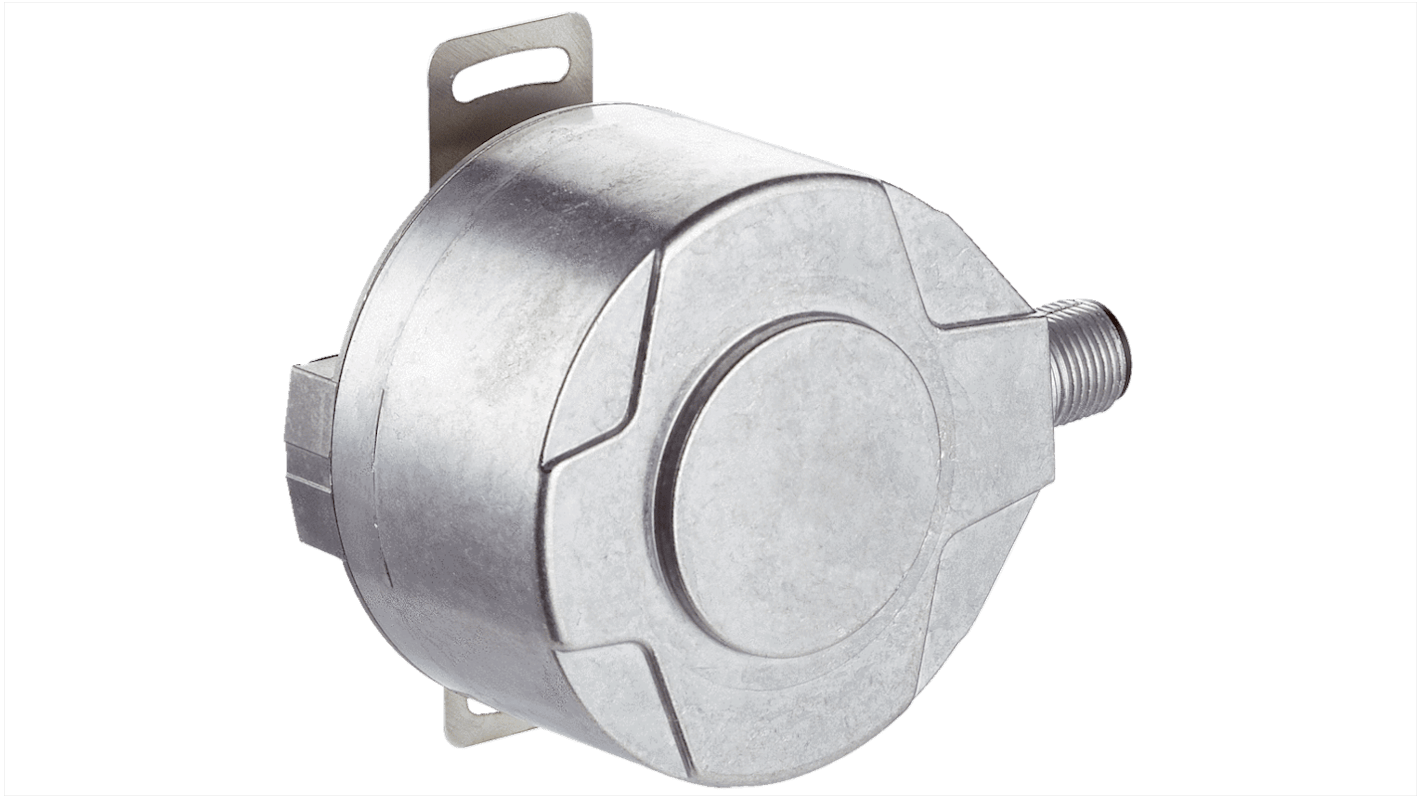

SICK インクリメンタルエンコーダ, 10000 PPR, TTL/HTL, ブラインド中空, 軸径：12 mm, 32V dc, DFS60シリーズ
- RS品番:
- 266-7495
- メーカー型番:
- DFS60B-BEPC10000 / 1036776
- メーカー/ブランド名:
- SICK
1個小計：*
￥80,311
(税抜)
￥88,342
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 4 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥80,311 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 266-7495
- メーカー型番:
- DFS60B-BEPC10000 / 1036776
- メーカー/ブランド名:
- SICK
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | SICK | |
| プロダクトタイプ | インクリメンタルエンコーダ | |
| エンコーダー技術 | インクリメンタル | |
| シリーズ | DFS60 | |
| パルス/回転 | 10000PPR | |
| 最大回転数 | 6000rpm | |
| 出力信号タイプ | TTL/HTL | |
| シャフトのタイプ | ブラインド中空 | |
| 軸径 | 12mm | |
| インタフェースタイプ | インクリメンタル | |
| IP保護等級 | IP67, IP65 | |
| 終端処理 | 8ピンM12オス | |
| 最大電源電圧 | 32V dc | |
| 動作温度 Min | -40°C | |
| 全体的な深さ | 45.5mm | |
| 全体の高さ | 45.5mm | |
| 全体の幅 | 72mm | |
| 規格 / 承認 | CE | |
| 取付タイプ | フルシャフト | |
| 動作温度 Max | 100°C | |
| すべて選択 | ||
|---|---|---|
ブランド SICK | ||
プロダクトタイプ インクリメンタルエンコーダ | ||
エンコーダー技術 インクリメンタル | ||
シリーズ DFS60 | ||
パルス/回転 10000PPR | ||
最大回転数 6000rpm | ||
出力信号タイプ TTL/HTL | ||
シャフトのタイプ ブラインド中空 | ||
軸径 12mm | ||
インタフェースタイプ インクリメンタル | ||
IP保護等級 IP67, IP65 | ||
終端処理 8ピンM12オス | ||
最大電源電圧 32V dc | ||
動作温度 Min -40°C | ||
全体的な深さ 45.5mm | ||
全体の高さ 45.5mm | ||
全体の幅 72mm | ||
規格 / 承認 CE | ||
取付タイプ フルシャフト | ||
動作温度 Max 100°C | ||
- COO（原産国）:
- DE
SICK DFS60シリーズインクリメンタルエンコーダ、1回転あたり10000 pprパルス、12 mmシャフト径 - DFS60B-BEPC10000 / 1036776
このインクリメンタルエンコーダは、産業用制御およびオートメーションシステムに正確な回転位置フィードバックを提供します。インクリメンタルセンサデバイスとして動作し、高いパルス分解能と堅牢な信号オプションを提供し、モーションコントローラ、ドライブ、測定機器と統合できます。このユニットは、環境保護とコンパクトなフォームファクタが必要な場所での設置向けに設計されています。
特長：
• 10000 ppr出力で高解像度のポジショントラッキングを実現
• TTL/HTL信号により、コントローラとの柔軟なインターフェイスを実現
• ブラインド中空12 mmシャフトにより、直接シャフトカップリングが可能
• 保護等級IP67で、埃や一時的な浸漬に対する耐性を発揮
• 0～32 Vの電源で動作し、さまざまな電源システムに対応
• 最大6000 rpmの連続使用に対応し、高速回転用途に最適
• TTL/HTL信号により、コントローラとの柔軟なインターフェイスを実現
• ブラインド中空12 mmシャフトにより、直接シャフトカップリングが可能
• 保護等級IP67で、埃や一時的な浸漬に対する耐性を発揮
• 0～32 Vの電源で動作し、さまざまな電源システムに対応
• 最大6000 rpmの連続使用に対応し、高速回転用途に最適
用途
• 精密モーションシステムのサーボモータフィードバックに最適
• 製造ラインでのコンベア速度監視に最適
• 包装機械のシャフト位置検出用PLCと併用
• 組立オートメーションにおけるロータリテーブルのインデックスに使用可能
• 再現性の高い解像度の測定を必要とするテストリグに最適
• 製造ラインでのコンベア速度監視に最適
• 包装機械のシャフト位置検出用PLCと併用
• 組立オートメーションにおけるロータリテーブルのインデックスに使用可能
• 再現性の高い解像度の測定を必要とするテストリグに最適
配線にはどのようなコネクタタイプを使用しますか?
8ピンM12オスコネクタで終端処理し、産業用ケーブルを簡単に配線できます。
現場での極端な温度にどのように対応しますか?
-40°C～100°Cまで動作するように設定されており、冷蔵庫や高温加工エリアに適しています。
取り付けにはどのような取り付け配置が必要ですか?
このユニットは、フルシャフト取り付け配置に適合し、ブラインド中空シャフトに対応し、簡単な機械的カップリングを実現します。
カウントエレクトロニクスには、どのような出力形式がありますか?
幅広いエンコーダやドライブのTTLおよびHTLカウント入力と互換性のあるインクリメンタル信号を提供します。
