- RS品番:
- 267-2056
- メーカー型番:
- SFM60-HRKT4K02
- メーカー/ブランド名:
- Sick
- RS品番:
- 267-2056
- メーカー型番:
- SFM60-HRKT4K02
- メーカー/ブランド名:
- Sick
その他
- COO(原産国):
- DE
詳細情報
概要

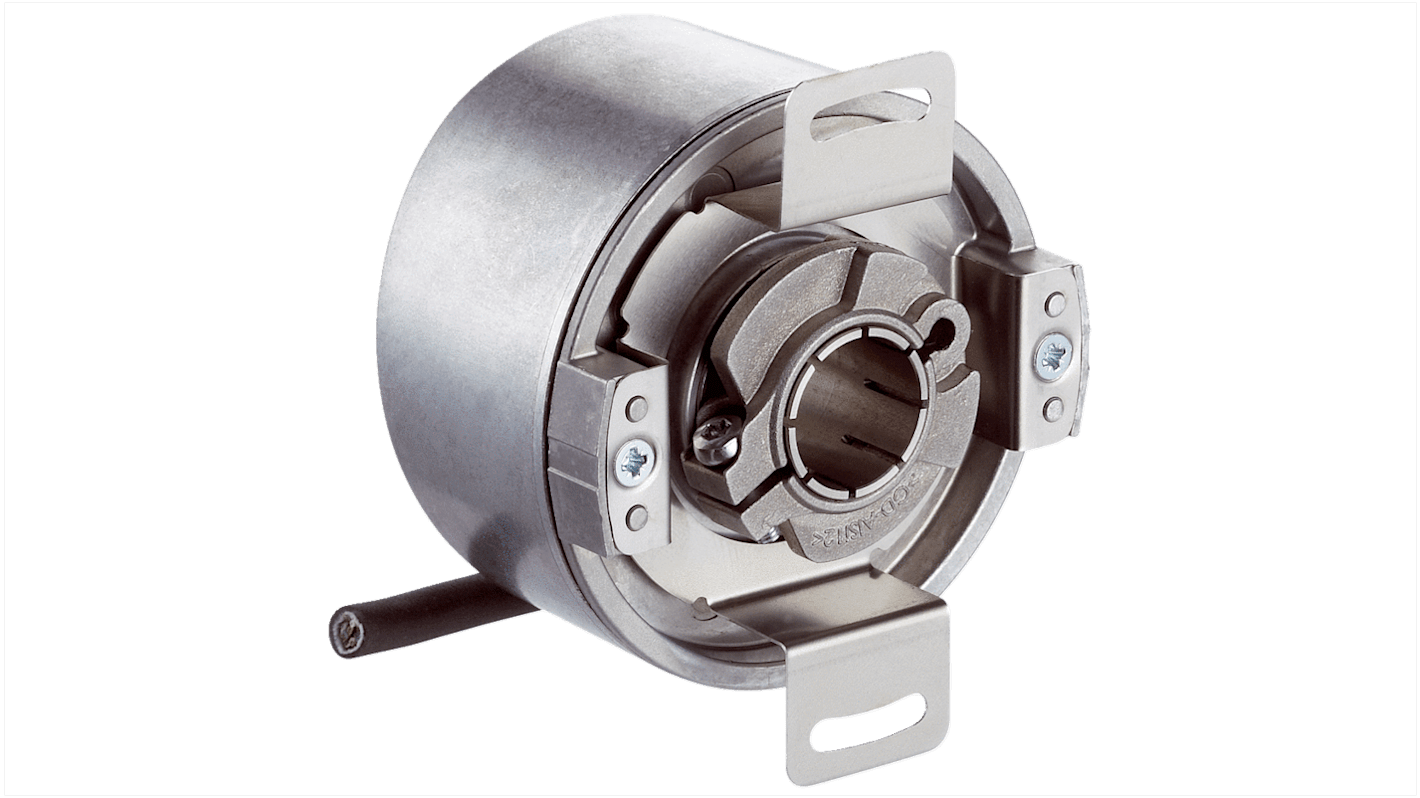

SICKは、空のシャフトデザインの光学式高分解能SFS / SFM60モータフィードバックシステムでポートフォリオを拡張しています。特にセルフ及び強制通気式同期モータでは、この機械式コンポーネントは、さまざまな空のシャフトや高い保護クラス(IP65)など、お客様の要件を満たしています。多様な製品タイプは、ほぼすべての要件を満たしています。SFS / SFM60モータフィードバックシステムは、グローバル標準化されたインターフェイスを使用しています。それは最大限の柔軟性を提供し、インストール時間を短縮します - 最適なプラグ&プレイ。
頑丈なシャフトベアリングにより、サービス寿命が長くなり、同時にメンテナンスやサービスの要件が軽減されます。また、最大操作速度でも最適な集中性と、これまでに達成できなかった低レベルの振動を実現します。
一目でわかる
シングル回転及び多層設計のHIPERFACEモータフィードバックシステムは、世界のトップドライブシステムと互換性があります。
1回転あたり正弦 / コサイン周期: 1,024
マルチレイヤシステムにより、回転あたり32,768回転、4,096回転の分解能を備えた絶対位置
さまざまなブラインド穴あきシャフト及び穴あきシャフト直径(直径8 → 15 mm)による機械的柔軟性を提供
さまざまなステータカップリング
IP65保護クラス
SIL2 / PL dに準拠した認定(SFS60S / SFM60Sのみ有効)
1回転あたり正弦 / コサイン周期: 1,024
マルチレイヤシステムにより、回転あたり32,768回転、4,096回転の分解能を備えた絶対位置
さまざまなブラインド穴あきシャフト及び穴あきシャフト直径(直径8 → 15 mm)による機械的柔軟性を提供
さまざまなステータカップリング
IP65保護クラス
SIL2 / PL dに準拠した認定(SFS60S / SFM60Sのみ有効)
お客様の利点
電子タイプラベルにモータ特有のデータを保存することにより、簡単な追跡と簡単なメンテナンス
大きなボールベアリング距離により、エンコーダハウジングの不均一な摩耗を軽減し、振動を最小限に抑え、エンコーダの耐久性を向上
サービス寿命
ニッケルコードディスクは、高い耐振性と広い温度範囲を実現
標準化された機械インターフェイスによる開発時間の短縮
将来のプラットフォームは、すべての電気インターフェイス(TTL / HTL、1 Vpp、SSI、PROFIBUS、HIPERFACE DSL)が
この機械コンポーネントを使用します。
大きなボールベアリング距離により、エンコーダハウジングの不均一な摩耗を軽減し、振動を最小限に抑え、エンコーダの耐久性を向上
サービス寿命
ニッケルコードディスクは、高い耐振性と広い温度範囲を実現
標準化された機械インターフェイスによる開発時間の短縮
将来のプラットフォームは、すべての電気インターフェイス(TTL / HTL、1 Vpp、SSI、PROFIBUS、HIPERFACE DSL)が
この機械コンポーネントを使用します。
用途
エレベータ車両のジェークフリー加速 / 減速
エレベータエンジンで速度測定
エレベータエンジンで速度測定
註
仕様
特性 | |
---|---|
エンコーダー技術 | 絶対 |
シリーズ | SFS/SFM60 |
パルス/回転 | 1024PPR |
最大回転数 | 9000rpm |
出力信号タイプ | バイナリ |
シャフトのタイプ | 中空シャフト |
電源電圧 | 7 → 12 V dc |
軸径 | 14mm |
ステップ/回転 | 134217728Steps |
IP保護等級 | IP65 |
全体の高さ | 48.8mm |
インターフェイス | HIPERFACE |
全体の幅 | 80mm |
全体的な深さ | 48.8mm |
動作温度 Min | +115°C |
動作温度 Max | -40°C |
実装タイプ | フランジ取り付け |
接続タイプ | ケーブル |
