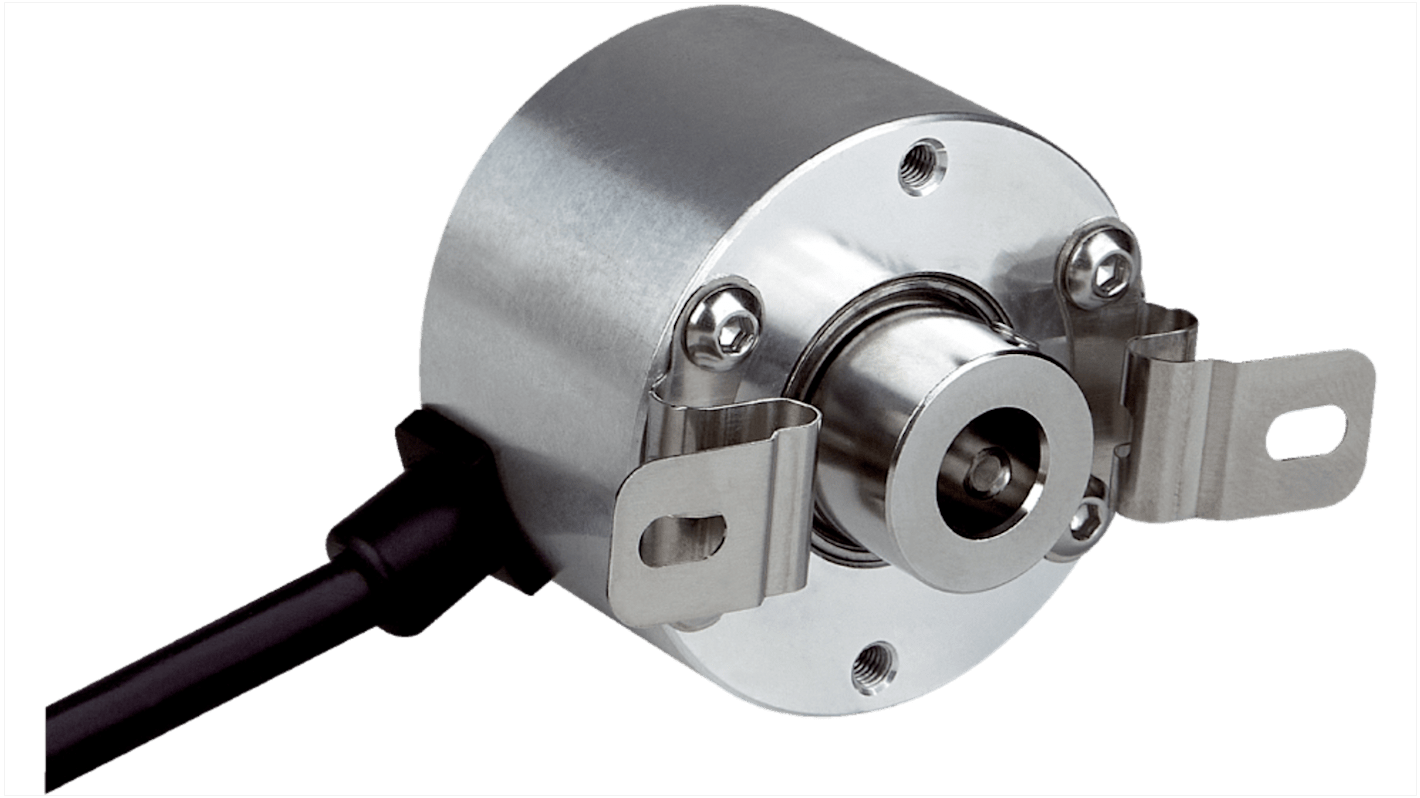

SICK インクリメンタルエンコーダ, 1024 PPR, TTL, RS422, 中空シャフト, 軸径：10 mm, 4.5V, DLS40Eシリーズ

RS品番:: 285-9415
メーカー型番:: DLS40E-BDAV01024 / 1130621
メーカー/ブランド名:: SICK

取扱停止中

申し訳ありませんが、この商品の入荷は未定です。

RS品番:: 285-9415
メーカー型番:: DLS40E-BDAV01024 / 1130621
メーカー/ブランド名:: SICK

データシート

製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	SICK
	エンコーダー技術	インクリメンタル
	プロダクトタイプ	インクリメンタルエンコーダ
	パルス/回転	1024PPR
	シリーズ	DLS40E
	出力信号タイプ	TTL, RS422
	シャフトのタイプ	中空シャフト
	軸径	10mm
	インタフェースタイプ	インクリメンタル
	終端処理	ケーブル
	最大電源電圧	4.5V
	動作温度 Min	-10°C
	規格 / 承認	UK declaration of conformity, EU declaration of conformity, CHINA-RoHS, CE, ACMA declaration of conformity
	取付タイプ	シャフト
	動作温度 Max	70°C
	応答周波数	150kHz

	すべて選択
	ブランド SICK
	エンコーダー技術インクリメンタル
	プロダクトタイプインクリメンタルエンコーダ
	パルス/回転 1024PPR
	シリーズ DLS40E
	出力信号タイプ TTL, RS422
	シャフトのタイプ中空シャフト
	軸径 10mm
	インタフェースタイプインクリメンタル
	終端処理ケーブル
	最大電源電圧 4.5V
	動作温度 Min -10°C
	規格 / 承認 UK declaration of conformity, EU declaration of conformity, CHINA-RoHS, CE, ACMA declaration of conformity
	取付タイプシャフト
	動作温度 Max 70°C
	応答周波数 150kHz

Datasheet - DLS40E-BDAV01024

COO（原産国）:: MY

概要

DLS40インクリメンタルエンコーダは、回転速度と位置を測定するための信頼性の高いソリューションです。様々なユニークな機能により、エンコーダの動作原理を根本的に再定義している。フランジと一体化したハウジングは、低コストでスリムな設計を可能にする。

さらに、このエンコーダには、操作説明書に直接アクセスできるレーザーマーク付きQRコードが装備されています。

概要

1回転あたりのパルス数：最大1,024

ハウジング直径：40 mm

ソリッドシャフトおよびブラインドホローシャフト

エンクロージャ定格：IP50（ソリッドシャフト）

通信インターフェース：TTL/RS-422、HTL/プッシュプル、オープンコレクタ

接続タイプ：ケーブル

スリムでコンパクトなデザイン

特長

コンパクトな設計は、設置スペースが限られた場所でもエンコーダの統合を容易にし、機械の小型化に貢献します。

ハウジング一体型のフランジは、非常にコンパクトでコスト効率の高い設計を可能にします。

多彩な出力信号オプション

用途

速度と位置の計測のための広範なアプリケーション、例えば

印刷と包装

紙の加工

金属、木材、ガラスの加工、成形、切断

自動搬送車システム（AGVシステム）

容器の製造と充填
