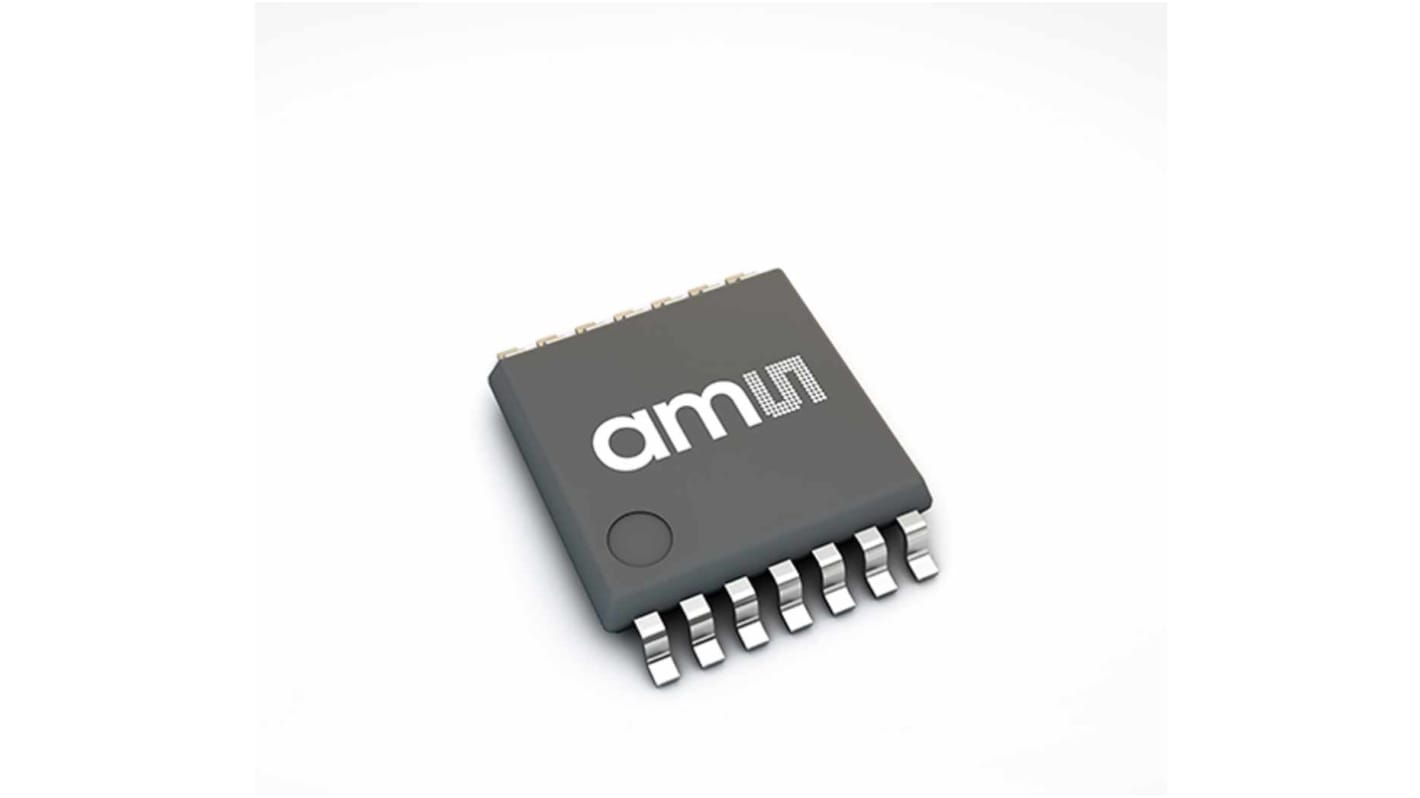

ams OSRAM, 1軸 14ビットオンアクシス磁気式回転位置センサ 表面, SPI, PWM, UVW, 14-Pin TSSOP AEC-Q100 ホール効果 AS5047P-ATSM

AS5047P は、 360 ° 全範囲で高速 ( 最大 28krpm ) の角度測定が可能な高分解能回転位置センサです。この新しい位置センサは、遅延時間がほぼ 0 の革新的な統合型ダイナミックアングルエラー補正（ DAEC ™）を装備しており、あらゆる均質な外部浮遊磁界の影響を抑制する堅牢な設計を実現しています。標準の 4 線式 SPI シリアルインターフェイスを使用すると、ホストマイクロコントローラは AS5047P から 14 ビットの絶対角度位置データを読み取り、専用プログラマなしで不揮発性設定をプログラムできます。増分動作は、 ABI 信号のセットで、 10 進モードでは 1 回転あたり 4000 ステップ / 1000 パルス、バイナリモードでは 4096 ステップ / 1024 パルスの最大分解能で示されます。ABI 信号の分解能はプログラム可能で、 1 回転あたり 100 ステップ、又は 1 回転あたり 25 パルスに低減できます。
