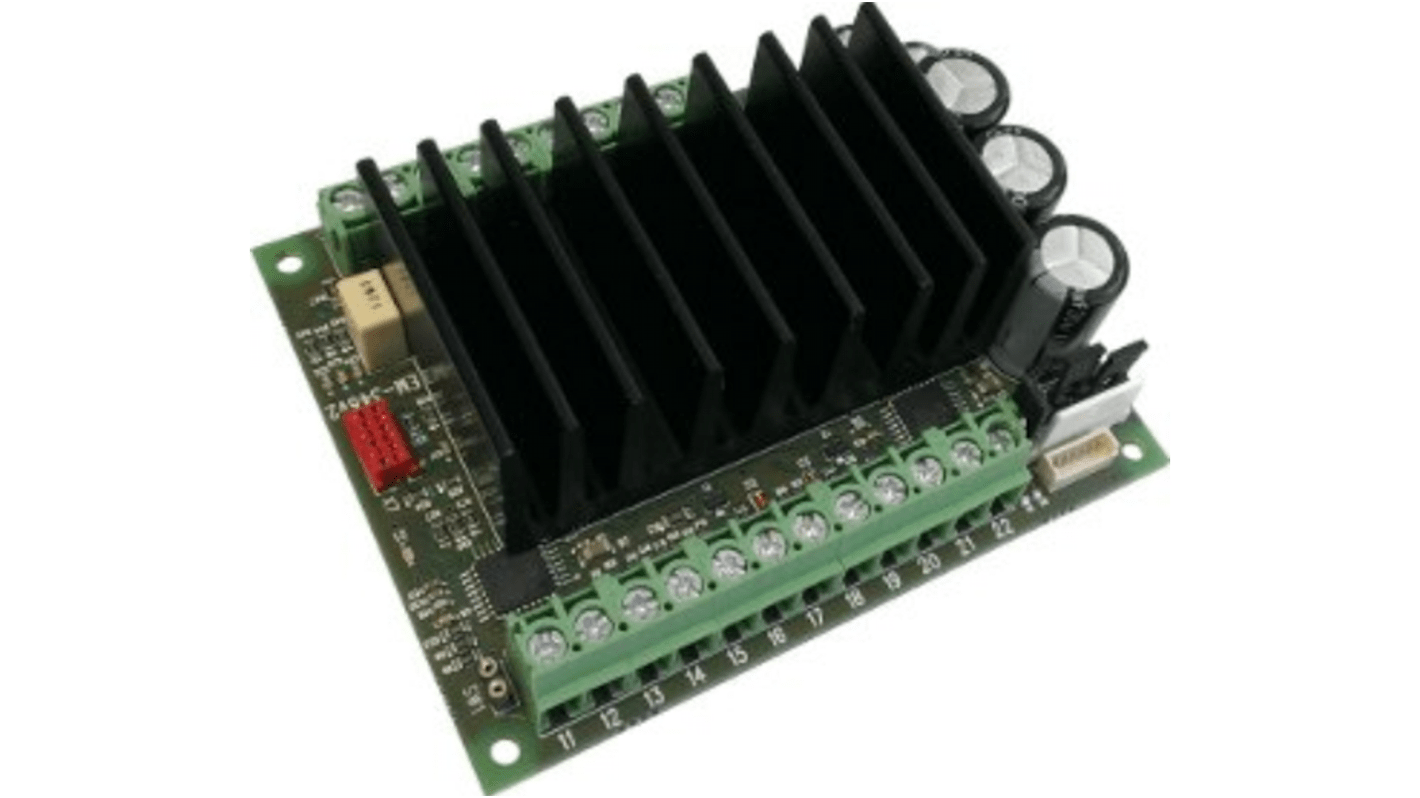

EM-346 は、ホールセンサフィードバックを備えたモータ用のブラシレス DC モータドライブです。このドライブは、 MOSFET パワーステージを備えており、高効率で非常に低い RF ノイズを発生させるため、繊細な環境に適しています。

このドライバは、 120 ° 整流で使用できます。このドライバーは、 4Q パワーステージを備え、回生ブレーキを使用することが可能です。

このブレーキ方法では、供給電圧が上昇しますが、この電圧上昇はブレーキ抵抗器で制御できます。

バッテリ電源を使用する場合、ブレーキエネルギーはバッテリにリードバックされ、ブレーキ抵抗器は不要です。

この装置は、デジタル及びアナログ（ 0-5 V 又は 0-10 V ）のコマンド入力を受け入れて速度と方向を制御し、必要に応じてアナログで比例制御を提供します

EM-346 は、障害及び過電流の表示に使用する 2 つの NPN 出力を備えています。一部の入出力機能は、パラメータを使用して変更できます。

ドライバには過電圧、電圧低下、過熱保護機能が搭載されており、オンボード LED でステータスや障害状態を表示することができます

オープンループモードとクローズドループモードがあります。オープンループ（直接制御）では、制御電圧に比例したモータ電圧が設定され、クローズドループモードでは、ホールセンサフィードバックを使用してより正確な速度制御が可能です

スタート / ストップランプ設定には、これらのモードの他に、速度範囲制御用のパラメータ、クローズドループ rpm 範囲のものがあります

アナログ入力はフィルタ処理されているため、 PWM 信号を直接受け入れて、 PLC から速度を直接制御できます

パラメータ設定には、 EM-236 インターフェイスユニット、 EM-268 （ Menthol-Lite PC-program 使用）、 EM-326 （スマートフォン用 Menthol-App 使用）の 3 つのオプションがあります

12-48 V dc 、 10 A （連続）、 20 → 25 A （ Peak

ホールセンサフィードバックを備えた開 / 閉ループ制御操作

速度、方向、電流制限、ソフトスタート / ストップ、回生ブレーキ制御

コンパクトな DIN レール取り付け可能

EM-A1 カードオプションを使用すると、対称制御（ rev-stop-fwd ）が可能です;三相出力

速度とトルクの制御

開 / 閉ループモード

ブレーキ抵抗出力による回生ブレーキ

電流制限及びトリップ設定

対称制御（ rev -stop -fwd ）オプション

障害出力及び過電流出力

EMC エミッションが非常に低く、高効率

DINレール取り付けに対応

Electromen OY DCモータコントローラ 3相 11/35 V dc 10 A PWM
