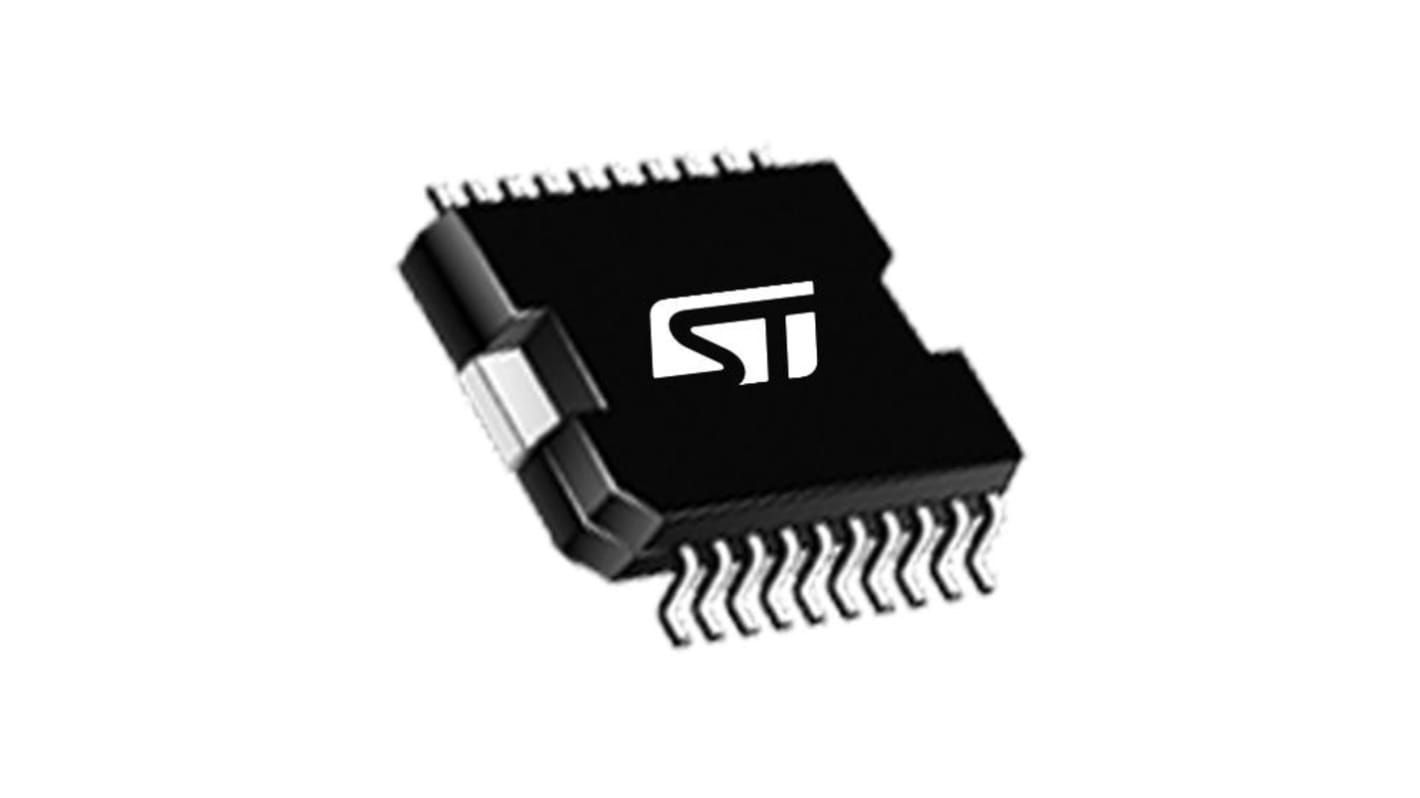

STMicroelectronics モータドライバIC L6205PD013TR, 52 V →, 8 V →, 20-Pin, PowerSO-20, ステッパー, DCモータ

モータードライバIC の一覧へ

1 リール(1リール600個入り) 小計：*

￥531,250.20

(税抜)

￥584,375.40

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 600 は 2026年1月26日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
600 +￥885.417￥531,250

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
152-001
メーカー型番:
L6205PD013TR
メーカー/ブランド名:
STMicroelectronics
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

STMicroelectronics

プロダクトタイプ

モータドライバIC

モータタイプ

ステッパー, DCモータ

構成

フルブリッジ

取付タイプ

表面

パッケージ型式

PowerSO-20

ピン数

20

出力電流

2.5A

最大電源電圧

52V

最小電源電圧

8V

動作温度 Min

-40°C

標準スイッチング周波数

100kHz

動作温度 Max

150°C

シリーズ

L205

長さ

16mm

幅

14.5 mm

規格 / 承認

RoHS

高さ

3.6mm

自動車規格

なし

供給電流

10mA

COO（原産国）:
MY
STMicroelectronics DMOSデュアルフルブリッジは、モータ制御用途向けに設計されており、MultiPower BCDテクノロジーで実現されています。このテクノロジーは、隔離されたDMOSパワートランジスタと同じチップ上のCMOS及びバイポーラ回路を組み合わせています。L6205は、PowerDIP20 (16+2+2)、PowerSO20、及びSO20 (16+2+2)パッケージで提供され、ハイサイドパワーMOSFET及びサーマルシャットダウンの非散乱保護機能を備えています。

並列動作

クロス伝導保護

過熱保護

低電圧ロックアウト

高速フリーホイールダイオードを内蔵
