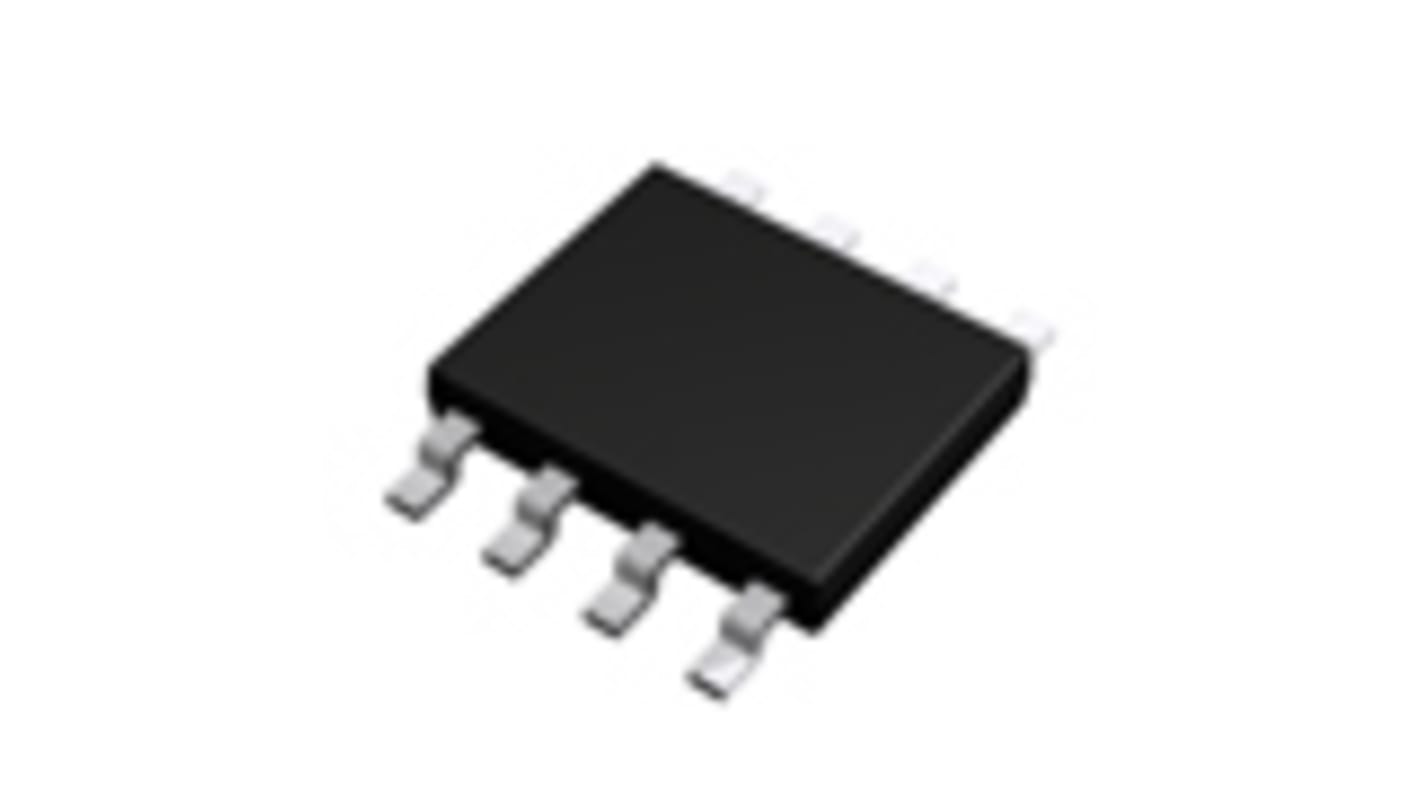

ローム モータドライバIC, 6 V → 36V, 8-Pin, HTSOP-J8
- RS品番:
- 171-6926
- メーカー型番:
- BD62110AEFJ-E2
- メーカー/ブランド名:
- ローム
1 袋(1袋5個入り) 小計：*
￥1,341.00
(税抜)
￥1,475.10
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 1,455 は 2026年9月24日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 5 + | ￥268.20 | ￥1,341 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 171-6926
- メーカー型番:
- BD62110AEFJ-E2
- メーカー/ブランド名:
- ローム
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ローム | |
| プロダクトタイプ | モータドライバIC | |
| モータタイプ | ブラシ付DCモータ | |
| 構成 | Hブリッジ | |
| パッケージ型式 | HTSOP-J8 | |
| ピン数 | 8 | |
| 最大電源電圧 | 36V | |
| 最小電源電圧 | 6V | |
| 動作温度 Min | -25°C | |
| 動作温度 Max | 85°C | |
| 規格 / 承認 | RoHS | |
| 供給電流 | 1.4mA | |
| すべて選択 | ||
|---|---|---|
ブランド ローム | ||
プロダクトタイプ モータドライバIC | ||
モータタイプ ブラシ付DCモータ | ||
構成 Hブリッジ | ||
パッケージ型式 HTSOP-J8 | ||
ピン数 8 | ||
最大電源電圧 36V | ||
最小電源電圧 6V | ||
動作温度 Min -25°C | ||
動作温度 Max 85°C | ||
規格 / 承認 RoHS | ||
供給電流 1.4mA | ||
- COO（原産国）:
- JP
ROHM モータドライバ IC です
ROHM 1 チャンネルモータドライバは、最大 1 A 出力電流 IC の H ブリッジ HTSOP-J8 パッケージです。このドライバは、ダイレクトPWMにより低電力消費を実現します。この IC には保護回路が内蔵されています。各保護回路の動作は、高い信頼性の実現に役立っています。ロジック入力プルダウン抵抗器を内蔵した表面実装型 IC です。
特長と利点
•隣接ピンの短絡保護
•クロスコンダクション防止回路
• DC ブラシモーター用ドライバ
•外部 PWM 制御
•ゴースト電源の防止
•反転マウント保護
•低オン抵抗 DMOS 出力
•動作供給電圧範囲は 8V ～ 28V です
•動作温度範囲： -25 ° C ～ 85 ° C
•過電圧ロックアウト回路（ OVLO ）
•過電流保護回路（ OCP ）
•省電力機能
•シングル電源入力（定格電圧 36 V ）
•サーマルシャットダウン回路（ TSD ）
•低電圧ロックアウト回路（ UVLO ）
用途
• FAX 機
•インクジェットプリンタ
•レーザープリンタ
•ミニプリンタ
•多機能プリンタ
•フォトプリンタ
•普通紙複写機 (PPC)
認定
• ANSI/ESD S20.20 ： 2014
• BS EN 61340-5-1 ： 2007
