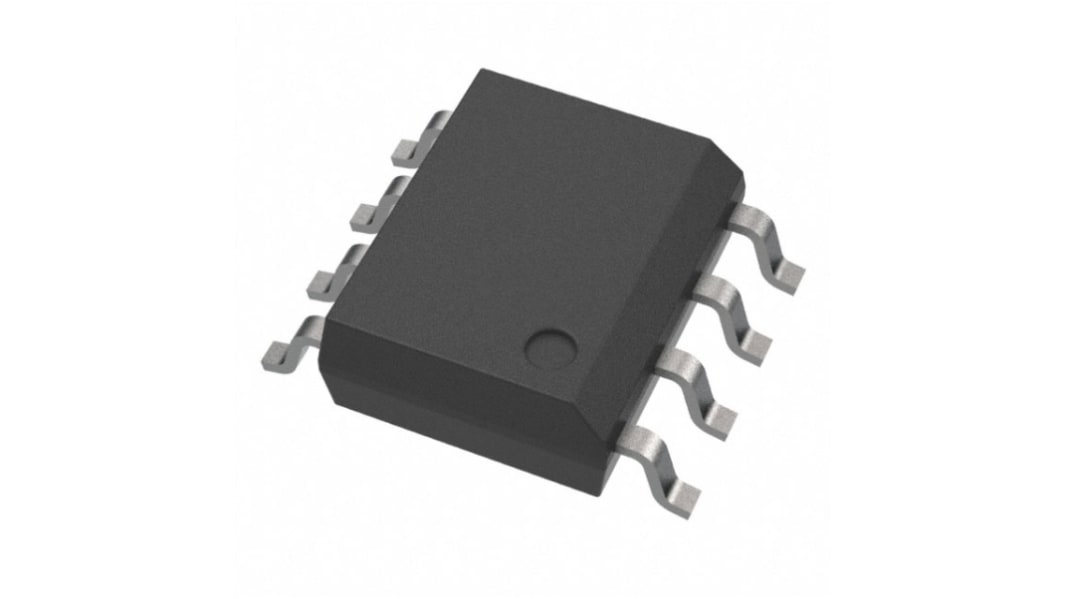

Toshiba DCモータドライバ, 4.5 V → 44V, 3.5 A, 8-Pin, HSOP
- RS品番:
- 214-8079
- メーカー型番:
- TB67H451FNG(O,EL)
- メーカー/ブランド名:
- Toshiba
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 袋(1袋10個入り) 小計：*
￥3,103.00
(税抜)
￥3,413.30
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 20 は 2026年8月17日 に入荷予定
- 960 は 2026年8月24日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 10 - 40 | ￥310.30 | ￥3,103 |
| 50 - 90 | ￥299.50 | ￥2,995 |
| 100 - 240 | ￥289.80 | ￥2,898 |
| 250 - 990 | ￥279.10 | ￥2,791 |
| 1000 + | ￥268.20 | ￥2,682 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 214-8079
- メーカー型番:
- TB67H451FNG(O,EL)
- メーカー/ブランド名:
- Toshiba
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Toshiba | |
| プロダクトタイプ | DCモータドライバ | |
| モータタイプ | ブラシ付DCモータ | |
| 構成 | ハーフブリッジ | |
| 取付タイプ | 表面 | |
| パッケージ型式 | HSOP | |
| 出力電流 | 3.5A | |
| ピン数 | 8 | |
| 最大電源電圧 | 44V | |
| 最小電源電圧 | 4.5V | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 85°C | |
| 規格 / 承認 | RoHS | |
| シリーズ | TB67H450FNG | |
| 長さ | 5mm | |
| 高さ | 1.7mm | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド Toshiba | ||
プロダクトタイプ DCモータドライバ | ||
モータタイプ ブラシ付DCモータ | ||
構成 ハーフブリッジ | ||
取付タイプ 表面 | ||
パッケージ型式 HSOP | ||
出力電流 3.5A | ||
ピン数 8 | ||
最大電源電圧 44V | ||
最小電源電圧 4.5V | ||
動作温度 Min -40°C | ||
動作温度 Max 85°C | ||
規格 / 承認 RoHS | ||
シリーズ TB67H450FNG | ||
長さ 5mm | ||
高さ 1.7mm | ||
自動車規格 なし | ||
Toshiba PWM チョッパは、 DC タイプブラシ付きモータドライバです。このモータ出力ブロックのチャンネルの 1 つが組み込まれています。このモノリシック IC は、 BiCD プロセスを使用して製造され、定格出力電圧 50 V 、最大電流 3.5 A です。
PWM 定電流駆動及び直接 PWM 駆動が可能です
4 つの動作モードをサポート、正転 / 逆転 / ブレーキ / 停止（オフ）
低オン抵抗（ハイサイド + ローサイド = 0.6 Ω （標準））の出力 MOSFET を内蔵
高電圧及び大電流駆動の実現
さまざまなエラー検出機能（サーマルシャットダウン（ TSD ）、過電流検出（ ISD ）、低電圧ロックアウト（ UVLO ）を内蔵
内部回路動作用の VCC レギュレータを内蔵しています
